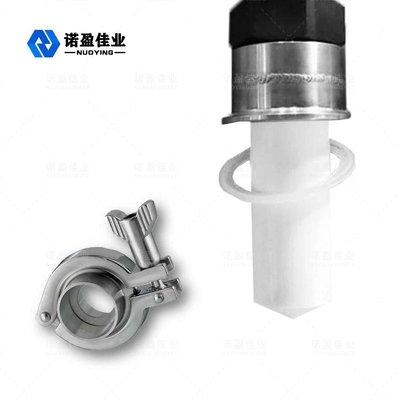

No gama de medición llana del transmisor PTFE 0-10m del contacto NYRD-805

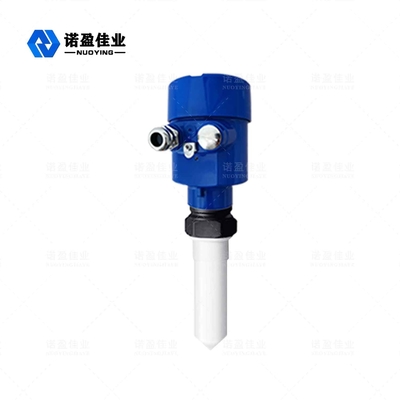

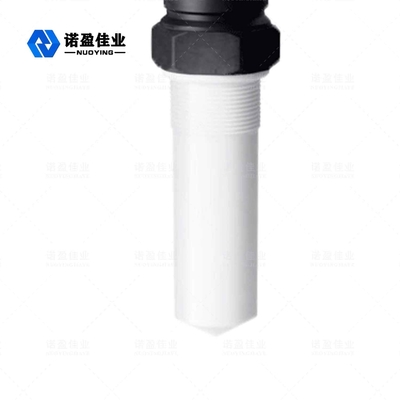

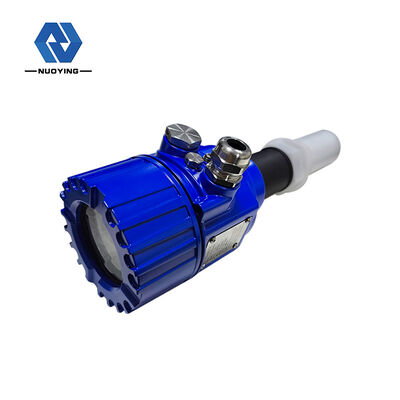

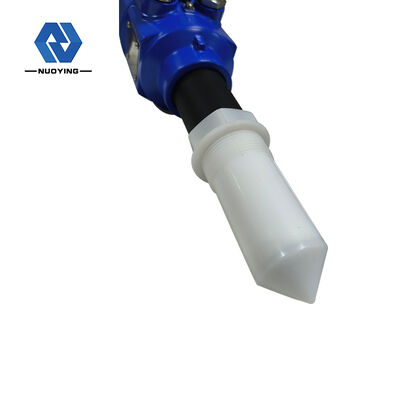

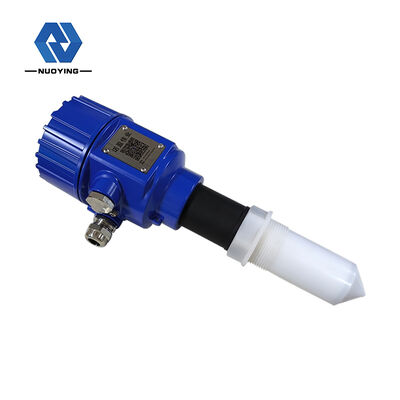

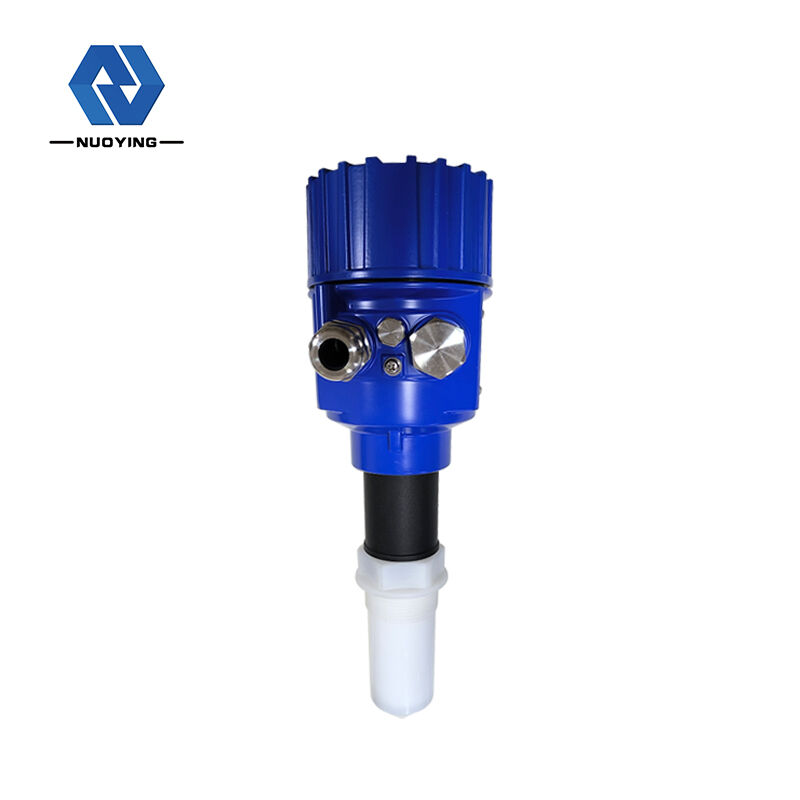

26GHz NYRD-805 Nivel Medidor  Medidor

El medidor de nivel por radar NYRD805 es un instrumento de medición de nivel por radar de alta frecuencia de 26 GHz con una distancia máxima de medición de 10 metros. La antena está aún más optimizada y el nuevo microprocesador rápido puede realizar un análisis y procesamiento de señales a mayor velocidad, de modo que el instrumento se puede utilizar en algunas ocasiones complejas como vapor, espuma, polvo, cristalización, condensación, etc.

Nivel Medidor  Depuración del instrumentoParámetro TécnicoCuando hay obstáculos en el tanque que afectan la medición, se debe instalar un reflector para medir normalmente. Figura 5: ①Correcto, ②Incorrecto

※ Nota: Productos pueden ser personalizados según los requisitos específicos de los usuarios!Radar

Nivel Medidor  Depuración del instrumento La antena de radar emite pulsos de microondas estrechos, que se transmiten hacia abajo a través de la antena. Después de que el pulso toca la superficie del medio medido, se refleja y es recibido nuevamente por el sistema de antena, y la señal se transmite a la parte del circuito electrónico y se convierte automáticamente en una señal de nivel (debido a que la velocidad de propagación del pulso es extremadamente rápida, la onda electromagnética llega al objetivo y se refleja de regreso al receptor. El tiempo que se tarda es casi instantáneo).Cuando hay obstáculos en el tanque que afectan la medición, se debe instalar un reflector para medir normalmente. Figura 5: ①Correcto, ②Incorrecto

Nivel Medidor  Depuración del instrumento◎ La antena es de tamaño pequeño, fácil de instalar; radar sin contacto, sin desgaste y sin contaminación.Cuando hay obstáculos en el tanque que afectan la medición, se debe instalar un reflector para medir normalmente. Figura 5: ①Correcto, ②Incorrecto

◎ El ángulo del haz es pequeño y la energía está concentrada, lo que mejora la capacidad de eco y ayuda a evitar interferencias.

◎ El área ciega de medición es menor y también puede lograr buenos resultados para mediciones en tanques pequeños.

◎ Alta relación señal/ruido para un mejor rendimiento incluso en condiciones fluctuantes.

Radar

Nivel Medidor  Depuración del instrumentoEl medidor de nivel por radar se instala a 1/4 o 1/6 del diámetro del tanque. Nota: La distancia mínima a la pared del tanque debe ser de 500 mm: ①Plano de referencia, ②Centro del contenedor o eje de simetría.Cuando hay obstáculos en el tanque que afectan la medición, se debe instalar un reflector para medir normalmente. Figura 5: ①Correcto, ②Incorrecto

Nivel Medidor  Depuración del instrumentoEl tanque cónico no se puede instalar por encima de la entrada. Nota: Se deben tomar medidas de protección solar y contra la lluvia al instalar en exteriores. Figura 4: ①Correcto, ②IncorrectoCuando hay obstáculos en el tanque que afectan la medición, se debe instalar un reflector para medir normalmente. Figura 5: ①Correcto, ②Incorrecto

• Radar

Nivel Medidor  Depuración del instrumentoCómo asegurar que su instalación cumpla con los requisitos IP67:

Asegúrese de que la cabeza de sellado no esté dañada.

• Asegúrese de que el cable no esté dañado.
• Asegúrese de que los cables utilizados cumplan con las especificaciones de conexión eléctrica. Doble el cable hacia abajo antes de entrar en la interfaz eléctrica para asegurar que el agua no fluya hacia la carcasa, vea ①
• Apriete el prensaestopas, vea ②
• Enchufe las conexiones eléctricas no utilizadas con tapones ciegos, vea ③
• Radar

Nivel Medidor  Depuración del instrumentoMétodo 1: Pantalla/Teclas

El instrumento se depura a través de los 4 botones en la pantalla. (Figura 7) ①LCD; ②Botón.

Método 2: Depuración desde el ordenador principal

Conéctese a la cámara superior a través de HART (Figura 8)

①RS232 o USB; ②Medidor de nivel por radar; ③Adaptador HART; ④Resistencia de 250Ω

Método 3: Programación con programador portátil HART

Programador portátil HART (Figura 9)

①RS232 o USB; ②Medidor de nivel por radar; ③Resistencia de 250Ω
