| Nombre De La Marca: | NUOYINGJIAYE |
| Número De Modelo: | Los datos de los datos de los Estados miembros. |
| Cuota De Producción: | 1 por ciento |
| Precio: | $450~$1700/pc |
| Condiciones De Pago: | T/T |
| Capacidad De Suministro: | 1000 piezas al mes |

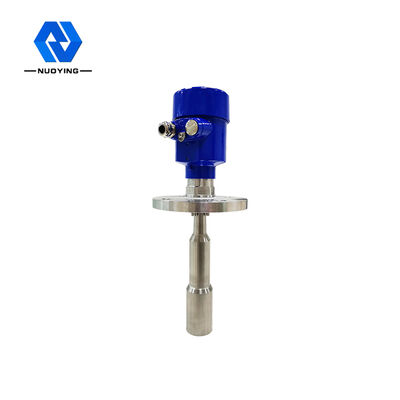

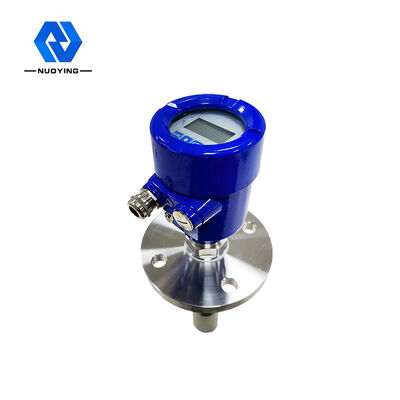

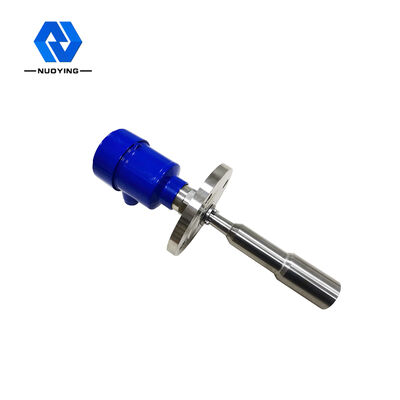

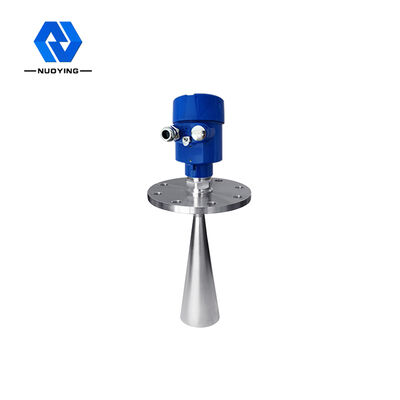

NYRD 806 26GHz Radar inteligente medidor de nivel para instrumentos de medición de nivel anti-corrosión y resistente a la corrosión 4-20mA y RS485
Principio de funcionamiento del medidor de nivel de radar inteligente NYRD 806 26G para líquidos resistentes a la temperatura y la presión y ligeramente corrosivos
Los sensores de la serie Radar Level Meter (NYRD80X) son instrumentos de medición de nivel de radar de alta frecuencia de 26 GHz, que miden la distancia máxima de hasta 80 metros.y los nuevos microprocesadores rápidos pueden realizar análisis y procesamiento de señales de mayor velocidad, lo que permite el uso del medidor en condiciones de medición complejas como tanques de reacción y contenedores sólidos.
de acuerdo con la diferencia de tiempo ultrasónica desde el lanzamiento que se va a recibir y que se conoce para determinar el nivel de sonido,Las señales de microondas son procesadas por dispositivos electrónicos y finalmente convertidas en señales eléctricas relacionadas con el nivel del objeto
Dato de medición: superficie de sellado del fondo del hilo o de la brida.
Nota: Cuando se utilice el cronometraje del nivel del radar, se debe asegurarse de que el nivel de material más alto no pueda entrar en el área ciega de medición (el área mostrada en D en la figura).
Características de diseño del medidor de nivel de radar inteligente NYRD 806 26G para líquido resistente a la temperatura / presión y ligeramente corrosivo
◎ Casi inmune a la corrosión y la espuma; No se ve afectado por cambios de densidad media, temperatura y presión.
◎El tamaño de la antena es pequeño, fácil de instalar; radar sin contacto, sin desgaste, sin contaminación.
◎ El ambiente de polvo grave tiene poca influencia en el trabajo del medidor de nivel de alta frecuencia.
◎ longitud de onda más corta, mejor reflexión en superficies sólidas inclinadas.
◎ El ángulo del haz es pequeño, la energía está concentrada, lo que mejora la capacidad de eco y es propicio para evitar objetos de interferencia.
◎ La medición del área ciega es más pequeña, ya que la medición del tanque pequeño también logrará buenos resultados.
◎ La alta relación señal-ruido, incluso en el caso de fluctuaciones, también puede obtener un mejor rendimiento.
En el caso de las fluctuaciones también se puede obtener un mejor rendimiento.
◎ Alta frecuencia, es la mejor opción para medir medio sólido y constante dieléctrica baja. Alta frecuencia, es la mejor opción para medir medio sólido y constante dieléctrica baja.
Parámetros técnicos de las NYRD 806 26G Nivelímetro de radar inteligente para líquido resistente a la temperatura y la presión y ligeramente corrosivo
| Aplicación típica | Líquido resistente a la temperatura, a la presión y ligeramente corrosivo |
|
modelo de producto |
Los datos de las autoridades competentes |
| Forma de la antena | Bastón, gota de agua, plano, trompeta, superficie lanzada, lente |
| Material de las antenas | 316 |
| rango de medición | 30 metros |
| precisión de la medición | 0.05% ~ 0.1%F.S. |
| Voltado de la fuente de alimentación | 24VDC ((dos cables, cuatro cables) |
| salida de señal | 4...20mA/HART/RS485/Modbus... ¿Qué es eso? |
| Temperatura del proceso | -40 ~ + 250 °C |
| Presión del proceso | -0,1 a 4,0 MPa, |
| Enlace de procedimiento | soporte, brida (opcional) |
| Interfaz eléctrica | M20*1.5,1⁄2 ′′NPT |
| niveles de protección | Se aplicará la norma IP67 (opcional) |
| Clasificación a prueba de explosión | Exia II CT6 |
※Nota:El producto puede ser personalizado de acuerdo con los requisitos específicos de los usuarios.
