Transmisor de presión diferencial: medición precisa de flujo y nivel

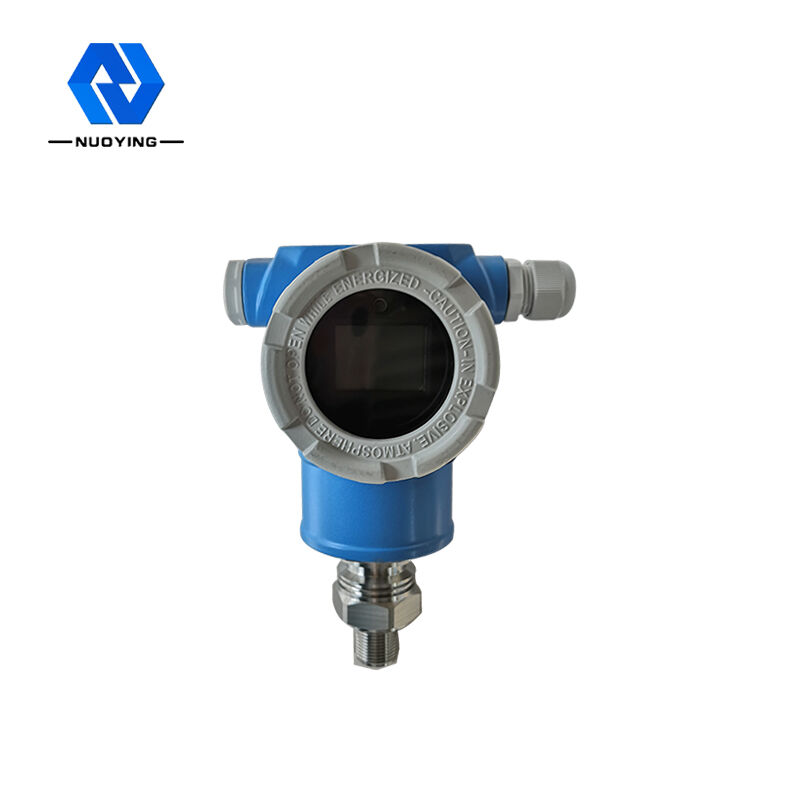

Transmisor de presión de salida estable y alta sensibilidad NY3051

Principio de funcionamiento del transmisor de presión

Los transmisores de presión de silicio difuso de la serie NY3051 utilizan chips importados, una nueva generación de sensores de presión producidos después de un cuidadoso diseño estructural, procesamiento y montaje de señales.y ensayos en estricta conformidad con las normas nacionalesEsta serie de productos tiene un rendimiento estable, alta sensibilidad y precisión, y también tiene buenas características de temperatura y una fuerte capacidad antiinterferencia.

La serie NY3051 está hecha del efecto de resistencia a la presión de los semiconductores y la tecnología de micro-máquinas, en la dirección cristalina específica de la oblea de silicio de cristal único,utilizando tecnología de fotoetiquetado, difusión y otros procesos de semiconductores para hacer un puente de Wheatstone para formar un diafragma sensible, cuando se somete a una fuerza externa, se produce un ligero cambio, la resistividad cambia,y la resistencia del brazo puente cambia (un par se hace más grande y el otro se hace más pequeño) en la salida de señal de voltaje de excitación, mediante compensación de temperatura por ordenador, ajuste de la resistencia láser, amplificación de la señal y otros métodos de procesamiento y pruebas de ensamblaje estrictas,calibración y otros procesos para producir un transmisor de presión con una señal de salida estándar.

Características del diseñoTransmisor de presión

◎La salida es estable, la sensibilidad es alta, la influencia de la interferencia y el ruido y otros factores son relativamente pequeños, el costo correspondiente del circuito del amplificador se reduce,y la resolución se ha mejorado mucho.
◎El circuito integrado V/I dedicado tiene pocos dispositivos periféricos, alta fiabilidad, mantenimiento simple y fácil, tamaño pequeño, peso ligero y instalación y depuración extremadamente convenientes.
◎Caixa de fundición a presión de aleación de aluminio, aislamiento de tres terminales, capa de protección contra la fumigación electrostática, resistente y duradera.
◎Transmisión de señales de dos alambres de 4-20mA CC, fuerte capacidad antiinterferencia y larga distancia de transmisión.

◎LED, LCD, puntero, tres tipos de cabezas de indicadores, la lectura en el sitio es muy conveniente.
◎El transmisor de presión de silicio de difusión se utiliza en campos peligrosos y explosivos. El producto tiene las características de baja corriente, bajo voltaje y bajo consumo de energía.Se trata de un producto a prueba de explosiones intrínsecamente seguro y está equipado con un certificado de resistencia a las explosiones..
◎Utilizando material de acero inoxidable y una estructura de protección especial, y una serie de medidas de protección tales como protección contra rayos, antiinterferencia, anti-sobre tensión,y sobre corriente del circuito del amplificador, mejora la capacidad de sellado confiable, anticorrosión y ambiente de trabajo anti-duro, y es completamente adecuado para las necesidades generales de medición y control de sitios industriales.

Parámetros técnicos del transmisor de presión

※Nota:El producto se puede personalizar de acuerdo con los requisitos específicos de los usuarios.
