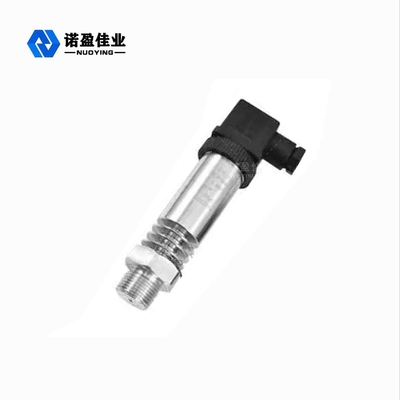

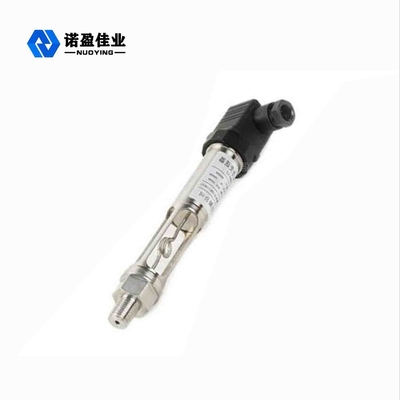

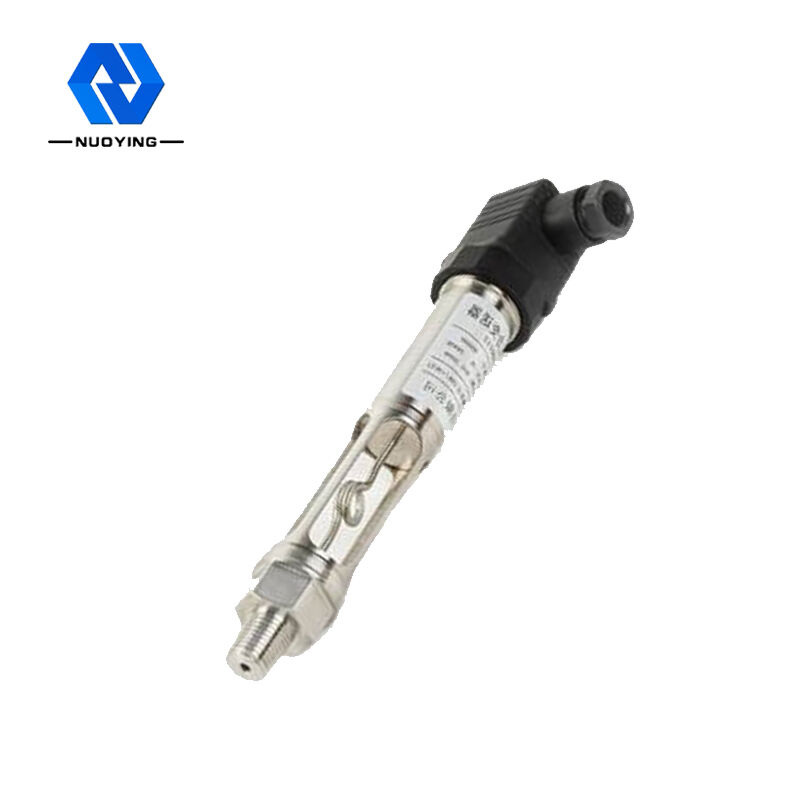

Transmisor de sensor de presión de 12-36 V CC Brida de rosca Sensor de presión de alta temperatura

El transmisor del sensor de presión mide la presión del gas líquido y el vapor

Transmisor de sensor de presión

Transmisor de sensor de presiónPrincipio de funcionamiento

La serie NP93420 se fabrica utilizando el efecto piezorresistivo de los semiconductores y la tecnología de micromaquinado.En la dirección específica del cristal de la oblea de silicio monocristalino, se utiliza el proceso de litografía, difusión y otros semiconductores para fabricar el puente de Wheatstone para formar el diafragma sensible, que cambia ligeramente cuando se somete a fuerzas externas.La resistencia del brazo del puente cambia por el cambio de la resistividad, la salida de la señal de voltaje de excitación cambia (un par es más grande y el otro es más pequeño), después de la compensación de temperatura de la computadora, ajuste de resistencia láser, amplificación de señal y otro procesamiento Medios y montaje estricto detección, calibración y otros procesos, la producción de un transmisor de presión de señal de salida estándar.

Transmisor de sensor de presiónTécnicoParámetro

Transmisor de sensor de presiónSolicitud

Ampliamente utilizado en el petróleo, la industria química, la metalurgia, la energía eléctrica, la industria ligera, los materiales de construcción, la medicina, la protección del medio ambiente, la investigación científica y otras empresas e instituciones, realiza para probar la presión del fluido del proceso y es adecuado para varias ocasiones en todo tipo de clima. medio ambiente y todo tipo de líquidos corrosivos.

Transmisor de sensor de presiónCaracterísticas

• La salida es estable, la sensibilidad es alta, la influencia de la interferencia y el ruido es relativamente pequeña, el costo correspondiente del circuito amplificador se reduce y la resolución mejora considerablemente.
• Circuito integrado especial V / I, pocos dispositivos periféricos, alta confiabilidad, mantenimiento simple, fácil, pequeño volumen, peso ligero, fácil de instalar y depurar.
• Carcasa de fundición a presión de aleación de aluminio, aislamiento de tres extremos, capa protectora de plástico en aerosol electrostático, duradero.
• Transmisión de señal de dos hilos de 4-20 mA CC, fuerte capacidad antiinterferencias, larga distancia de transmisión.
• LED, LCD, puntero de tres cabezales indicadores, la lectura del sitio es muy conveniente.Se puede utilizar para medir medios viscosos, cristalinos y corrosivos.
• Cuando se usa en campos peligrosos y explosivos, se adopta un transmisor de presión de silicio difuso.El producto tiene las características de baja corriente, bajo voltaje y bajo consumo de energía.Pertenece al producto intrínsecamente seguro y a prueba de explosiones y está equipado con un certificado a prueba de explosiones.
• Adoptando una serie de medidas de protección, como material de acero inoxidable y una estructura protectora especial, y un circuito amplificador para proteger contra rayos, antiinterferencias, contra sobretensiones, sobrecorriente, etc., mejora la capacidad de sellado confiable y anticorrosión y anti -Ambiente de trabajo adverso.Totalmente adecuado para las necesidades generales de medición y control del campo industrial.

Transmisor de sensor de presiónPropiedades físicas

• Aislar diafragma: SS316 o diafragma de cerámica
• Piezas húmedas: acero inoxidable
• Anillo de estanqueidad: NBR
• Carcasa: aleación de aluminio
• Revestimiento del cuerpo: resina epoxi
• Tipo de conexión de proceso: M20 × 1,5 macho, 1/2 NPT macho
• Conexión eléctrica: el orificio del cable es 8
