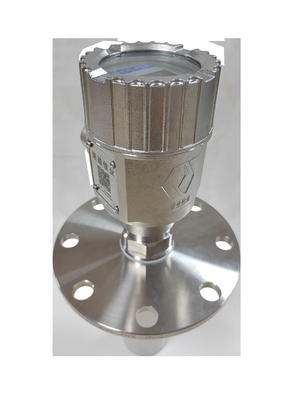

El sensor de la serie NYRD80X es un instrumento de medición de nivel de radar de alta frecuencia de 26 GHz con una distancia de medición máxima de 80 m. La antena está optimizada aún más,y el nuevo microprocesador rápido puede llevar a cabo un análisis y procesamiento de señales de mayor velocidad, lo que hace que el instrumento pueda utilizarse en caldera de reacción, contenedor sólido y algunas condiciones de medición complejas.
Principio de funcionamiento del transmisor de nivel de radar NYRD86 de 26 GHz
La antena de posición del objeto de radar emite un pulso de microondas estrecho que se transmite hacia abajo a través de la antena.es reflejado de nuevo y recibido por el sistema de antena de nuevoLa señal se transmite a la parte del circuito electrónico y se convierte automáticamente en señal a nivel de objeto (Debido a que los pulsos viajan tan rápido,el tiempo que tarda una onda electromagnética en llegar a su objetivo y rebotar de nuevo al receptor es casi instantáneo).
El punto de medición: superficie espiral del fondo o superficie de sellado de la brida.
Cuando se utilice el cronometraje del nivel del radar, se debe asegurarse de que el nivel de material más alto no pueda entrar en el área ciega de medición.
Parámetros del producto
Aplicación típica
Líquido corrosivo fuerte

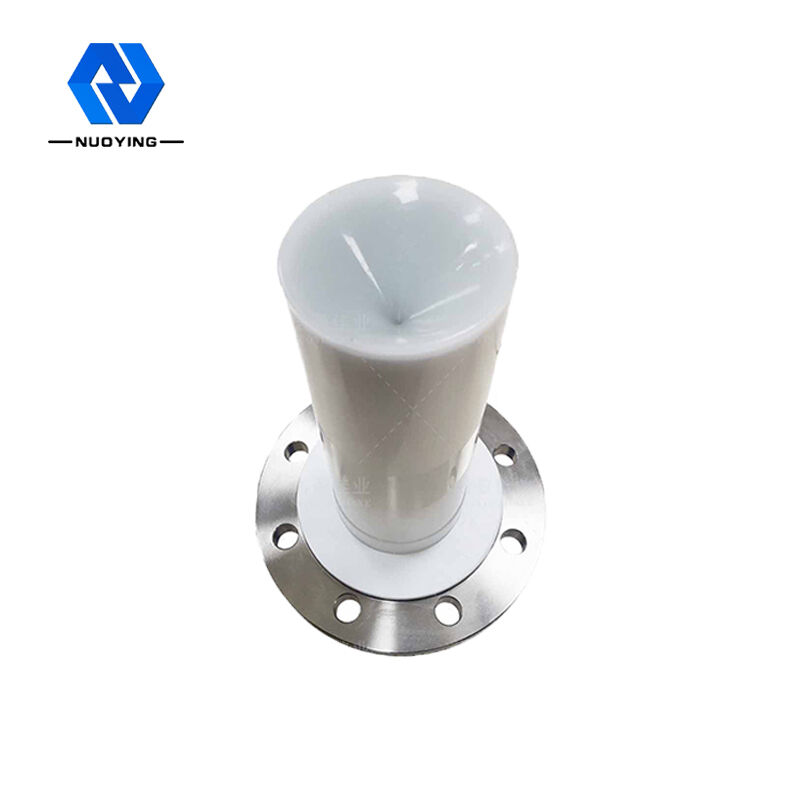

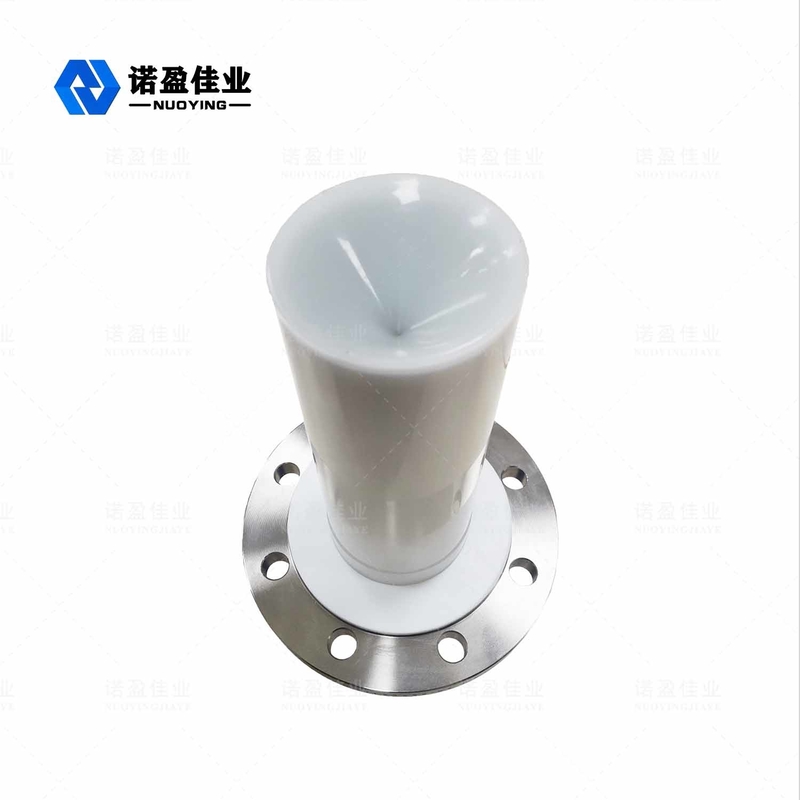

Material de las antenas
PFA (opcional)
Rango de medición
30 metros
Temperatura media
-40 ~ + 130 °C
Presión del proceso
-0,1 a 1,0 MPa
Conexión del proceso
Las condiciones de las condiciones de ensayo se determinarán en el anexo III.
