Las condiciones de las condiciones de ensayo se determinarán en función de las condiciones de ensayo
Clase de protección:
Protección IP67
Salida de la señal:
4...20mA/RS485 y el resto de los componentes
Material de la antena:
Lentes de aluminio de aluminio de aluminio
Pantalla:
Display de pantalla
Fuente de alimentación:
24VDC (dos cables, cuatro cables), 220VAC
Detalles de empaquetado:
LOS 40*30*30CM
Capacidad de la fuente:
1000 piezas por mes
Descripción del Producto

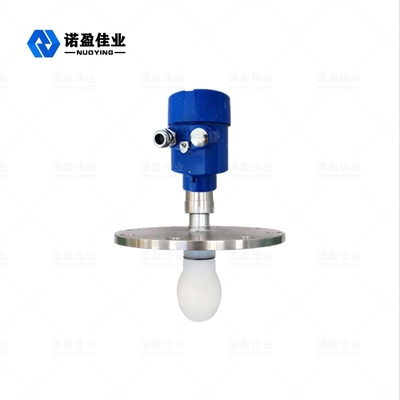

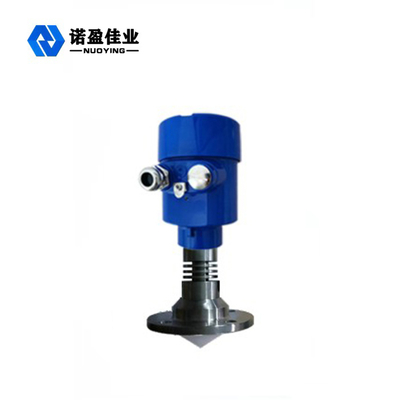

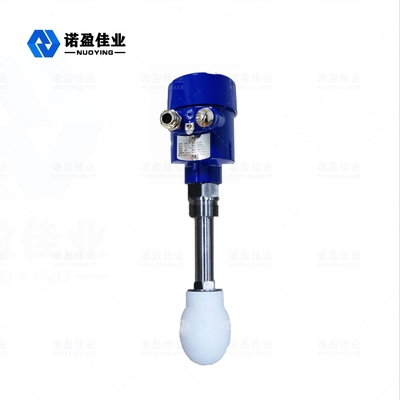

Transmisor de medición de nivel de agua por radar NYRD-TJ de 26 GHz sin contacto con líquido corrosivo fuerte

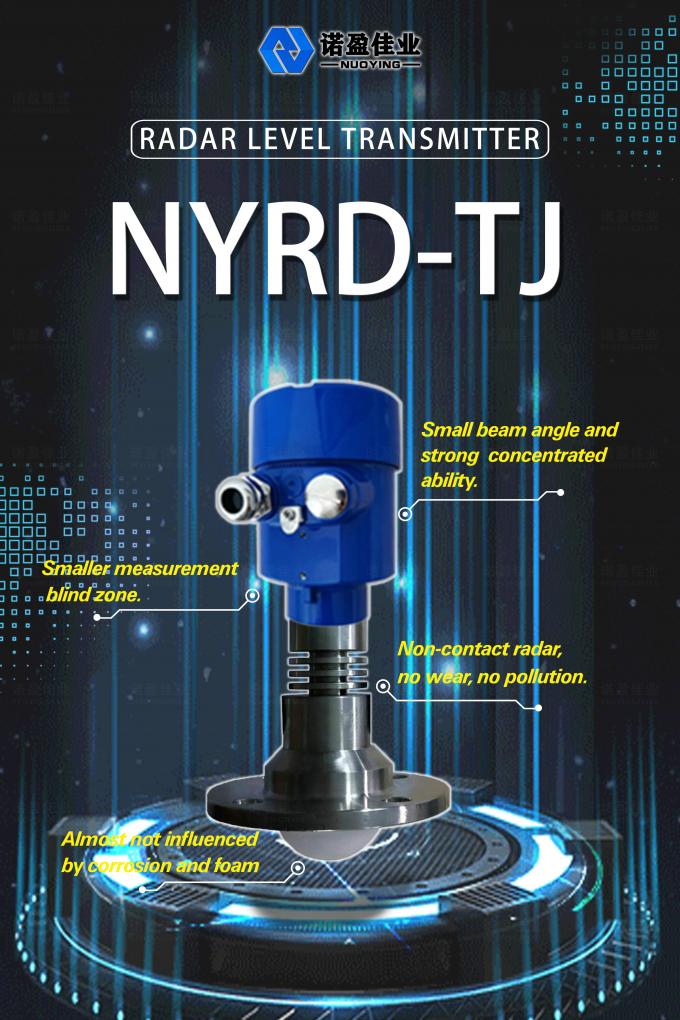

Transmisor de nivel de radar NYRD-TJ-ADescripción general
Descripción de los productos
Principio de funcionamiento del transmisor de nivel de radar NYRD-PB de 26 GHz
El sensor de la serie NYRD80X del medidor de nivel de radar es un instrumento de medición de nivel de radar de alta frecuencia de 26 GHz con una distancia de medición máxima de 80 m. La antena de posición del objeto del radar emite un pulso de microondas estrecho que se transmite hacia abajo a través de la antena. Después de que la onda de pulso toca la superficie del medio medido, se refleja y es recibida nuevamente por el sistema de antena. La señal se transmite a la parte del circuito electrónico y se convierte automáticamente en señal de nivel del objeto (Debido a que los pulsos viajan tan rápido, el tiempo que tarda una onda electromagnética en llegar a su objetivo y rebotar de regreso al receptor es casi instantáneo).
El punto de referencia de la medición: Superficie inferior en espiral o superficie de sellado de la brida.
Parámetros del producto
Aplicación típica

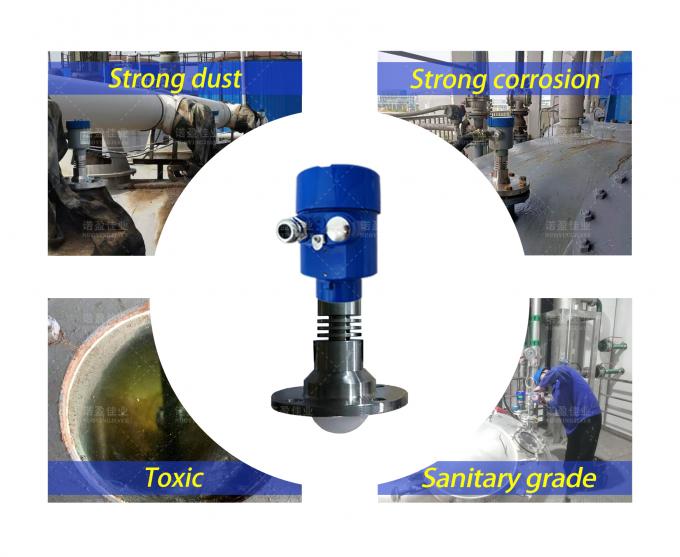

Fácil de cristalizar, condensación de rocío, tóxico, corrosión fuerte
Antena material
Antena de lente, 316L+PTFE (Opcional)
Rango de medición
40m
Precisión de la medición
0.05%-0.1%F.S
Fuente de alimentación
24VCC (Dos líneas, cuatro líneas)
Temperatura del medio
-40~+120℃,-40~+260℃
Conexión al proceso
Brida, soporte (opcional)
Presión del proceso
-0.1~2.0MPa
Dimensiones de la estructura de la carcasa del medidor de nivel de radar (unidad: mm)

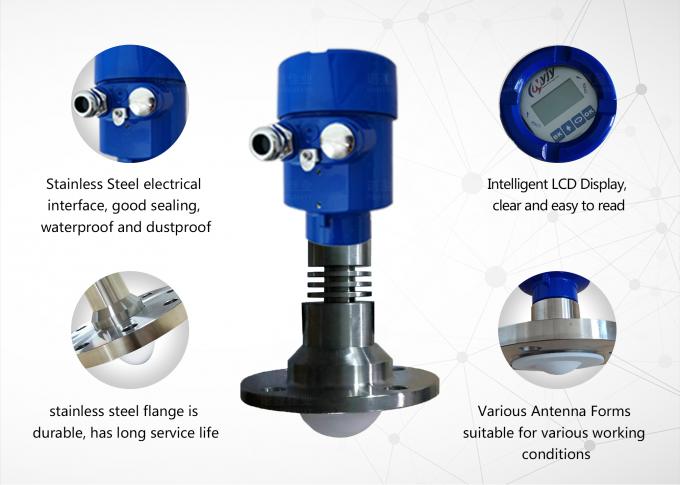

Hay dos tipos de medidores de nivel de radar: Uno es la carcasa de aluminio fundido y el otro es una carcasa de acero inoxidable. Se puede realizar un diseño personalizado de acuerdo con los requisitos del cliente y las condiciones del sitio.
