Water channel, Reservoirs, rivers, lakes, shoals,etc
Measuring range:
30M,80M
Accuracy:
±3mm
Process temperature:
-40~80℃
Process pressure:
-0.1~3.0MPa
Process connection:
Flange/Bracket(selective)
Protection class:
IP67
Signal output:
4...20mA/HART/RS485/Modbus...
Grade:
Industrial
Detalles de empaquetado:
LOS 40*30*30CM
Capacidad de la fuente:
1000 piezas por mes
Descripción del Producto
Instrumento de medición del nivel del medidor Tanque de agua líquida Dispositivo de medición de monitoreo de agua líquida 26ghz Sensor de silo de cemento

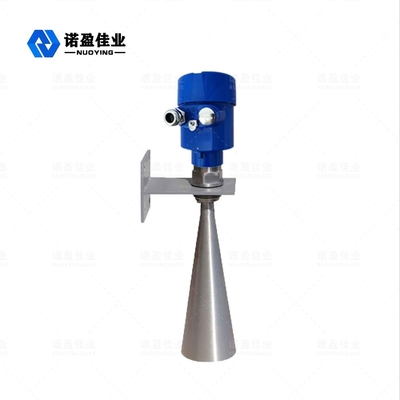

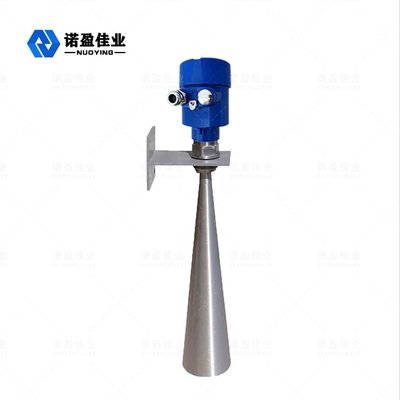

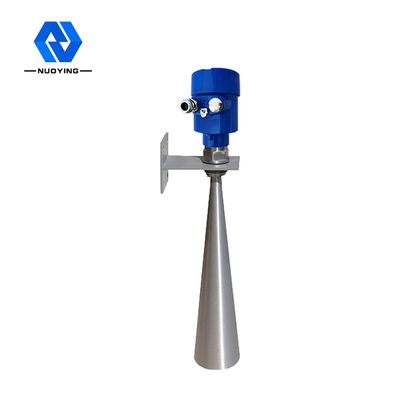

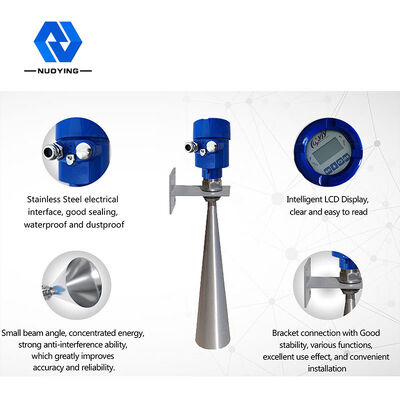

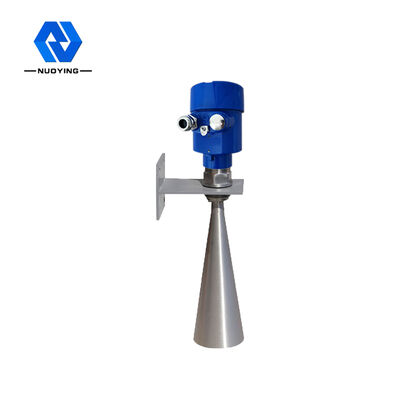

Transmisor de nivel del radar NYRD-SL
Resumen general
Parámetros del producto
Aplicación típica

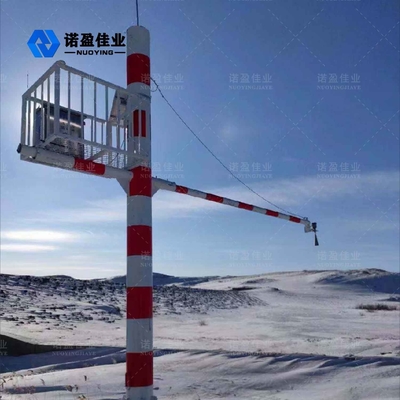

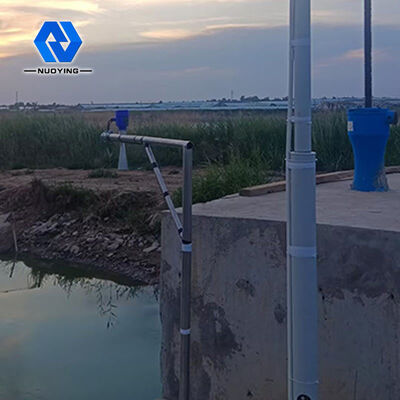

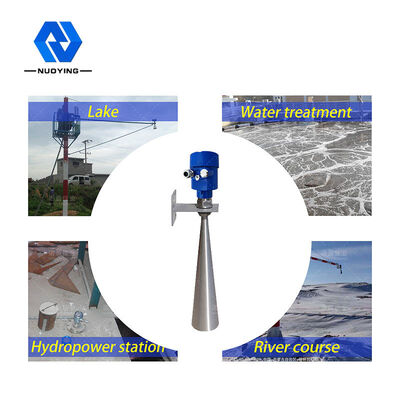

Desagües, embalses, ríos, lagos, aguas poco profundas, etc.
Material de las antenas
316L (opcional)
Rango de medición
30m,80m (opcional)
Precisión de medición
0.05%-0.1% F.S.
Fuente de alimentación
24VDC ((Dos líneas, cuatro líneas)
Temperatura media
-40 °C a +80 °C
Conexión del proceso
El número de la prueba debe indicarse en el punto 3.
Presión del proceso
0.1 ~ 2.0MPa
Calidad a prueba de explosiones
Exia II CT6 (opcional)
Las dimensiones de la estructura de la carcasa del medidor de nivel de radar (unidad: mm)

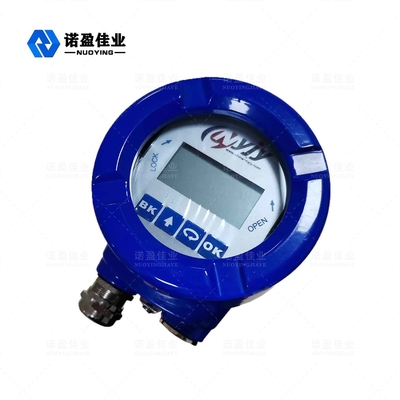

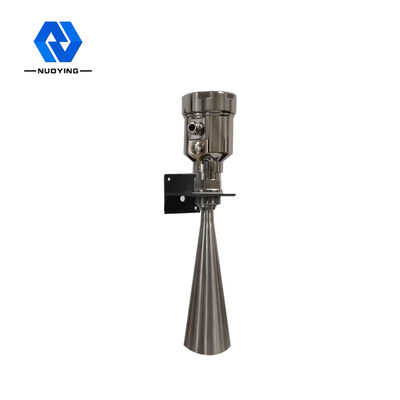

Hay dos tipos de medidores de nivel de radar: Una es la cáscara de aluminio fundido y la otra es una caja de acero inoxidable. El diseño personalizado se puede hacer de acuerdo a los requisitos del cliente y a las condiciones del emplazamiento.
Descripción de los productos
Principio de funcionamiento del transmisor de nivel de radar NYRD-SL de 26 GHz
El medidor de nivel de radar NYRD80X es un instrumento de medición de nivel de radar de alta frecuencia de 26 GHz con una distancia de medición máxima de 80 m.La antena de posición del objeto del radar emite un pulso de microondas estrecho que se transmite hacia abajo a través de la antenaDespués de que la onda de pulso toca la superficie del medio medido, se refleja de nuevo y es recibida por el sistema de antenas de nuevo.La señal se transmite a la parte del circuito electrónico y se convierte automáticamente en señal de nivel de objeto (Debido a que los pulsos viajan tan rápido, el tiempo que tarda una onda electromagnética en llegar a su objetivo y rebotar de nuevo al receptor es casi instantáneo).
El punto de medición: superficie espiral del fondo o superficie de sellado de la brida.
