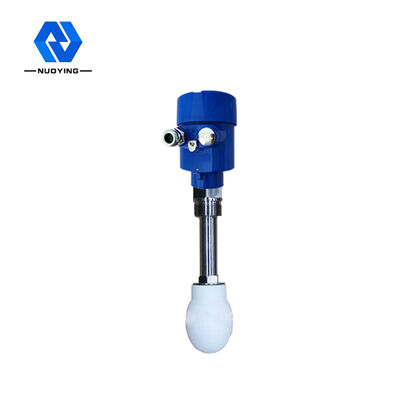

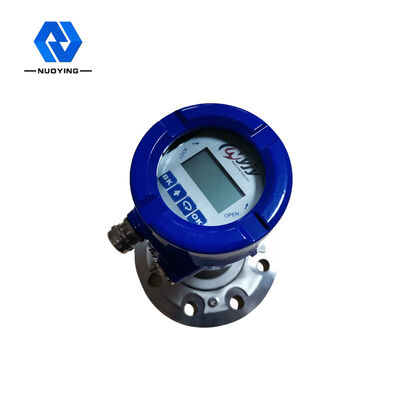

Transmisor de medición de nivel de agua por radar NYRD-TJ de 26 GHz sin contacto con líquido corrosivo fuerte
Transmisor de nivel de radar NYRD-TJ-ADescripción general
Descripción de los productos
Principio de funcionamiento del transmisor de nivel de radar NYRD-PB de 26 GHz
El sensor de la serie NYRD80X del medidor de nivel de radar es un instrumento de medición de nivel de radar de alta frecuencia de 26 GHz con una distancia de medición máxima de 80 m. La antena de posición del objeto del radar emite un pulso de microondas estrecho que se transmite hacia abajo a través de la antena. Después de que la onda de pulso toca la superficie del medio medido, se refleja y es recibida nuevamente por el sistema de antena. La señal se transmite a la parte del circuito electrónico y se convierte automáticamente en una señal de nivel del objeto (Debido a que los pulsos viajan tan rápido, el tiempo que tarda una onda electromagnética en llegar a su objetivo y rebotar hacia el receptor es casi instantáneo).
El punto de referencia de la medición: Superficie inferior en espiral o superficie de sellado de la brida.
Parámetros del producto

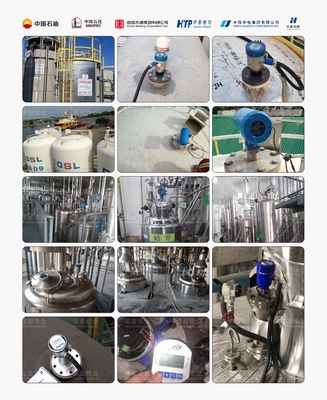

Aplicación típica

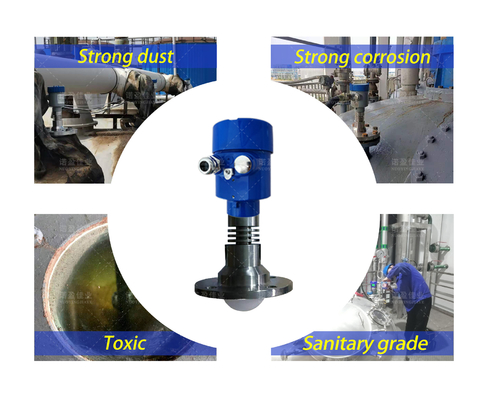

Fácil de cristalizar, condensación de rocío, tóxico, corrosión fuerte

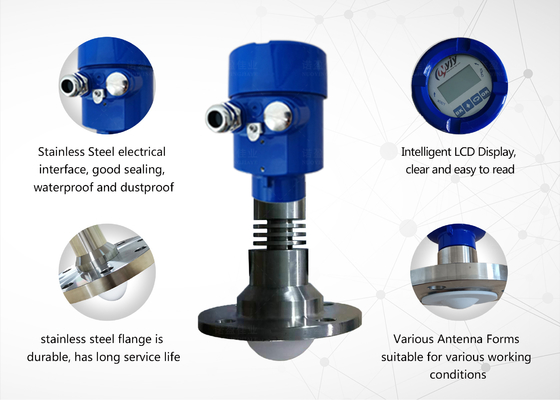

Antena
material

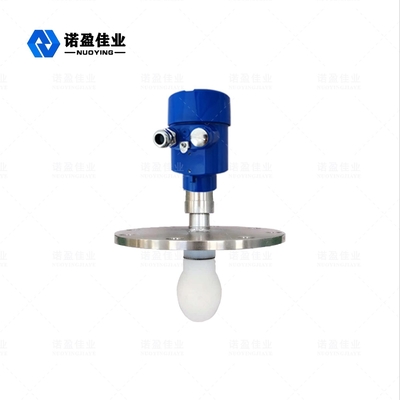

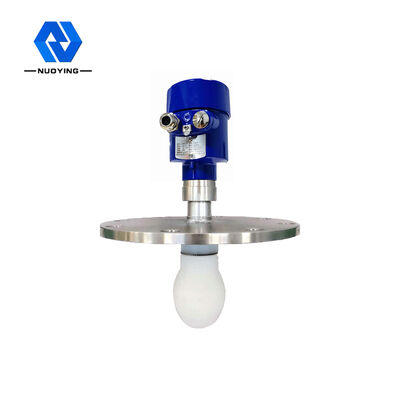

Antena de lente, 316L+PTFE (Opcional)
Rango de medición
40m
Precisión de medición
0.05%-0.1%F.S
Fuente de alimentación
24VCC (Dos líneas, cuatro
líneas)
Temperatura del medio
-40~+120℃,-40~+260℃
Conexión al proceso

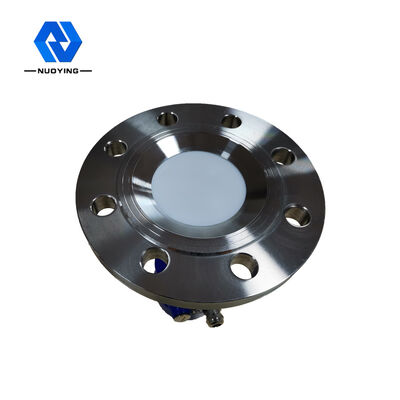

Brida, soporte (opcional)
Presión del proceso
-0.1~2.0MPa
Dimensiones de la estructura de la carcasa del medidor de nivel de radar (unidad: mm)
Hay dos tipos de medidores de nivel de radar:

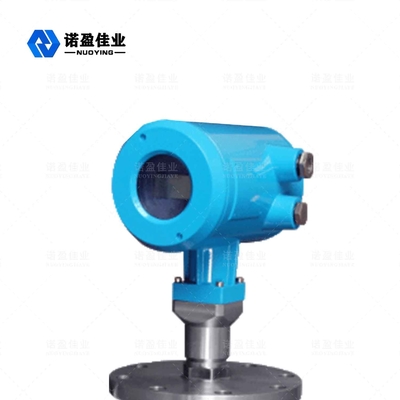

Uno es la carcasa de aluminio fundido y el otro es una carcasa de acero inoxidable. Se puede realizar un diseño personalizado de acuerdo
con los requisitos del cliente y las condiciones del sitio.
