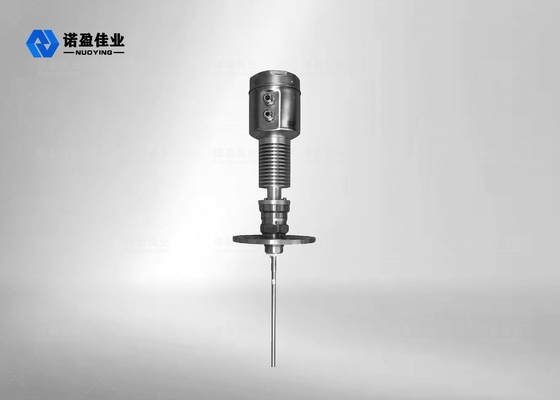

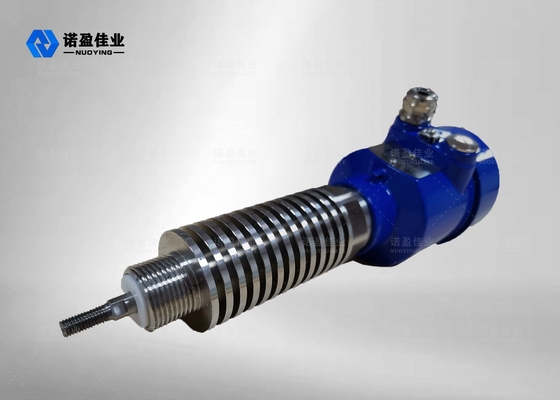

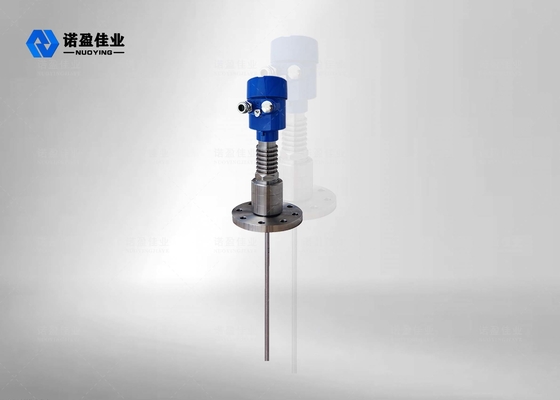

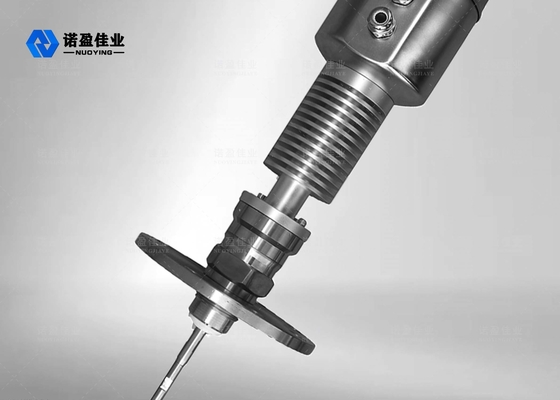

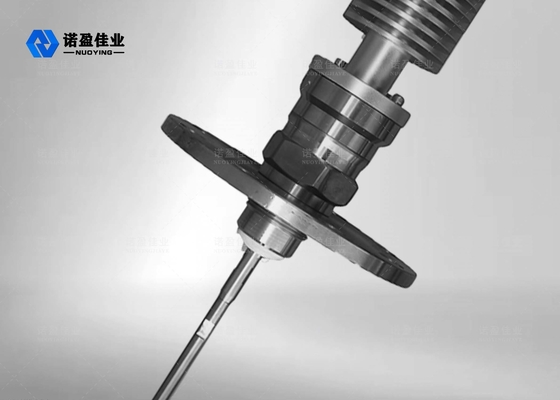

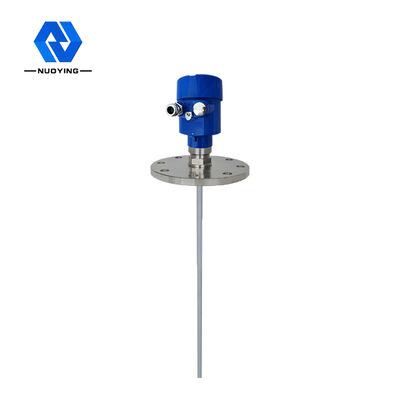

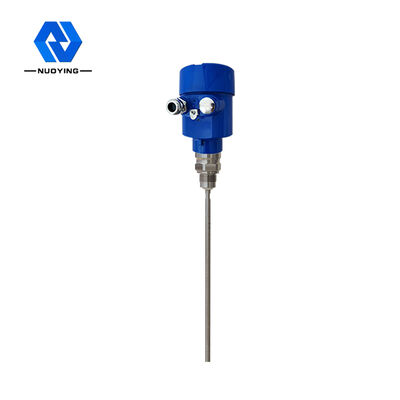

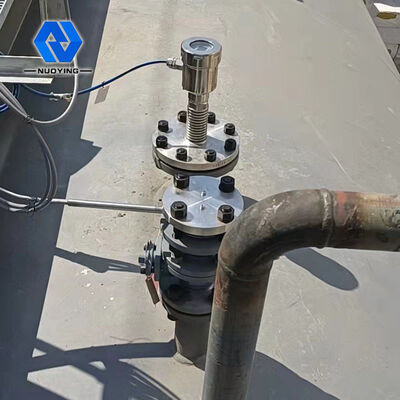

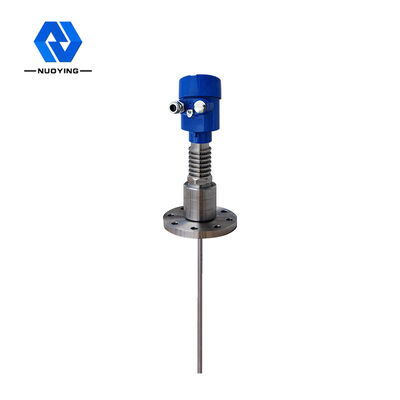

NYRD-705 Sensor de alta temperatura, radar de ondas, medidor de nivel, transmisor para líquido de baja constante dieléctica

NYRD-705 Sensor de alta temperatura, radar de ondas, medidor de nivel, transmisor para líquido de baja constante dieléctica

Nombre De La Marca:	NUOYING
Número De Modelo:	Los datos de las autoridades competentes deben estar disponibles.
Cuota De Producción:	1 piezas
Precio:	$239 to $569/pcs
Condiciones De Pago:	T/T
Capacidad De Suministro:	1000 piezas por mes

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

Xi'an, Shaanxi, China

Certificación:

CE, SIL, ATEX

Calificación:

Industrial

Garantía:

12 meses

Soporte personalizado:

OEM, ODM

Nombre de la marca:

NUOYING

Aplicación típica:

Líquido

Medición de precisión:

0.05%-0.1% F.S.

Fuente de alimentación:

24Vcc

Materiales de la antena:

304 (opcional)

Temperatura media:

-40 ~ + 500 °C

Rango de medición:

15m

Detalles de empaquetado:

60*30*30 cm

Capacidad de la fuente:

1000 piezas por mes

Descripción del Producto

Medidor de Nivel Radar para Líquidos de Fuerte Corrosión

Transmisor de Nivel Radar NYRD-703 Descripción General

Parámetros del Producto

Aplicación Típica	Líquido
Material de la Antena	304 (opcional)
Rango de Medición	15m
Fuente de Alimentación	24VDC (Dos hilos, cuatro hilos)
Temperatura del Medio	-40~500℃
Presión del Proceso	-0.1~4.0MPa
Conexión del Proceso	Rosca, brida (opcional)
Salida de Señal	4...20mA/HART/RS485/Modbus...

Descripción del Producto

Principio de Funcionamiento del Transmisor de Nivel por Radar de Onda Guiada NYRD705

El pulso de microondas de alta frecuencia enviado por el radar de onda guiada se propaga a lo largo del componente de detección (cable de acero o varilla de acero). Al encontrar el medio medido, provoca una reflexión debido a un cambio repentino en la constante dieléctrica, y parte de la energía del pulso se refleja de vuelta. El intervalo de tiempo entre el pulso transmitido y el pulso reflejado es proporcional a la distancia desde el medio medido.
Entrada:
El radar de onda guiada es un instrumento de medición basado en el principio del tiempo de tránsito. La onda de radar viaja a la velocidad de la luz, y el tiempo de tránsito se puede convertir en una señal de nivel de material a través de componentes electrónicos. La sonda emite un pulso de alta frecuencia y se propaga a lo largo de la sonda de cable o varilla. Cuando el pulso se encuentra con la superficie del material, se refleja y es recibido por el receptor en el instrumento, y la señal de distancia se convierte en una señal de nivel de material.
La señal reflejada se transmite al circuito electrónico del instrumento a lo largo de la sonda de cable o varilla. El microprocesador procesa la señal e identifica el eco generado por el pulso de microondas en la superficie del material. El reconocimiento correcto de la señal de eco se completa mediante software de pulso.
La distancia D desde la superficie del material es proporcional al tiempo de tránsito del pulso T:
D=C×T/2 (C es la velocidad de la luz).
Dado que la distancia E del tanque vacío es conocida, el nivel del material L es:
L=E-D
Salida:
Se configura introduciendo la altura del tanque vacío E (= punto cero), la altura del tanque lleno F (= escala completa) y algunos parámetros de aplicación. Los parámetros de aplicación adaptarán automáticamente el instrumento al entorno de medición, correspondiente a una salida de 4-20mA.

Característica de Diseño del Transmisor de Nivel por Radar de Onda Guiada NYRD705

1.El medidor de nivel de radar inteligente adopta tecnología avanzada de procesamiento de microondas y tecnología única de procesamiento de eco de descubrimiento de eco. Medición de contacto, alta precisión de medición, medición más precisa. Al mismo tiempo, el radar de onda guiada es resistente a la adherencia y no se ve afectado por la temperatura externa, como la temperatura del medio y la adherencia.
2.Una variedad de modos de conexión de proceso y tipos de componentes de detección hacen que los medidores de nivel de radar de onda guiada de la serie 70X sean adecuados para diversas condiciones y aplicaciones de trabajo complejas. Como medios de alta temperatura, alta presión y baja constante dieléctrica.
3.Con modo de trabajo de pulso, el producto tiene una potencia de emisión extremadamente baja y se puede instalar en varios contenedores metálicos y no metálicos, sin daño al cuerpo humano y al medio ambiente.

Campo de Aplicación del Transmisor de Nivel por Radar de Onda Guiada NYRD705

1.Plantas de energía: Depósitos, silos de bombas, recipientes de vapor, almacenamiento de cenizas, tanques de aceite, etc.
2.Campos petroleros: Tanques de almacenamiento de petróleo crudo, tanques de almacenamiento de petróleo refinado, separadores trifásicos, tanques de sedimentación, tanques de aguas residuales, tanques de lodo de perforación, etc.
3.Química: Torre de destilación de petróleo crudo, silo de materia prima, silo intermedio, tanque de reacción, tanque de amoníaco, tanque de almacenamiento de asfalto, etc.
4.Metalurgia: Silos de materia prima, silos de materiales auxiliares, tanques de amortiguación de celdas electrolíticas, etc.
5.Recursos Hídricos: Canales, embalses, riego agrícola, monitoreo del nivel del agua de ríos, advertencia de inundaciones repentinas, inundaciones urbanas,
etc.
6.Alimentos: Fábrica de jugos, fábrica de leche, tanque de almacenamiento de azúcar crudo, tanque de almacenamiento de pasta de tomate, tanque de almacenamiento de cervecería, etc.
7.Farmacéutica: Tanques de almacenamiento de productos farmacéuticos chinos, separadores, tanques de fermentación, etc.
8.Tratamiento de agua: Embalses, pozos negros, tanques de tratamiento de agua, tanques de sedimentación, pozos profundos, redes de agua potable, etc.
9.Papel: Silo de materia prima, torre de almacenamiento, tambor de secado, silo de almacenamiento de materiales químicos, etc.
10.Otros: Canteras, minas de carbón, protección del medio ambiente, construcción naval y otras industrias.
