NYCZ500 Medidor de nivel magnetostrictivo para medición de nivel de diversos líquidos con un rango de 25 m

Medidor de Nivel Magnetostrictivo Tipo Cable NYCZ500 para Medición de Nivel de Varios Líquidos con Rango de 25m

Medidor de Nivel Magnetostrictivo Tipo Cable NYCZ500 Principio de Funcionamiento

El producto consta principalmente de una varilla de medición, una cámara electrónica y una bola flotante sin contacto que se desliza sobre la varilla de medición. Un cable magnetostrictivo (cable de onda) está instalado en la varilla de medición. La varilla de medición está hecha de un tubo de acero inoxidable no magnético, que protege muy bien el cable de onda.

Cuando el medidor de nivel de líquido magnetostrictivo está funcionando, el generador de pulsos en la cámara electrónica envía un pulso de inicio. Cuando este pulso de inicio se transmite en el cable de onda, genera un campo magnético giratorio que se mueve en la dirección del cable de onda. Cuando este campo magnético se encuentra con el campo magnético permanente en la bola flotante, genera un efecto de estiramiento magnetostrictivo, lo que hace que el cable de onda se tuerza y genere una onda mecánica de velocidad constante. Esta onda mecánica se propaga en dos direcciones. La onda mecánica que llega al extremo de la varilla de medición es absorbida por el amortiguador. La onda mecánica transmitida de regreso a la cámara electrónica es detectada por el mecanismo de captación de energía instalado en la cámara electrónica y convertida en el pulso de corriente correspondiente. El mecanismo de captación de energía calcula la diferencia de tiempo entre los dos pulsos para medir con precisión la altura del nivel de líquido medido.

Características de Diseño del Medidor de Nivel Magnetostrictivo Tipo Cable NYCZ500

◎ Mayor aplicabilidad, con múltiples formas de sonda, múltiples formas de conexión de proceso y múltiples materiales de producción, que pueden ser personalizados;

◎ Fuerte fiabilidad: Dado que el medidor de nivel de líquido magnetostrictivo adopta el principio de onda, no hay partes móviles mecánicas, por lo que no hay fricción ni desgaste. Todo el convertidor está encerrado en un tubo de acero inoxidable, que no está en contacto con el medio de medición. El sensor funciona de manera fiable y tiene una larga vida útil.

◎ Buena seguridad: El medidor de nivel de líquido magnetostrictivo tiene un alto rendimiento a prueba de explosiones, es intrínsecamente seguro y seguro de usar, y es especialmente adecuado para la medición de materias primas químicas y líquidos inflamables. No es necesario abrir la tapa del tanque durante la medición para evitar la inseguridad de la medición manual.

Medidor de Nivel Magnetostrictivo Tipo Cable NYCZ500 Parámetros Técnicos

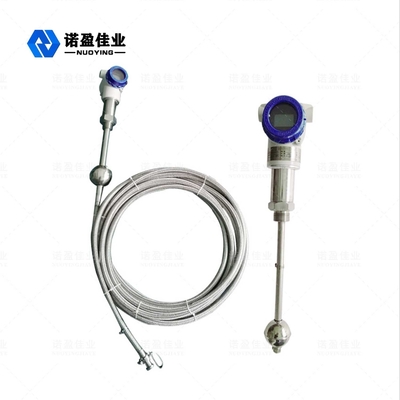

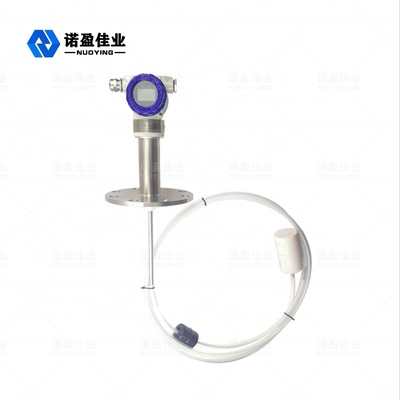

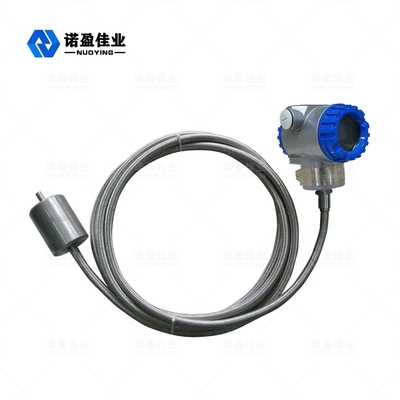

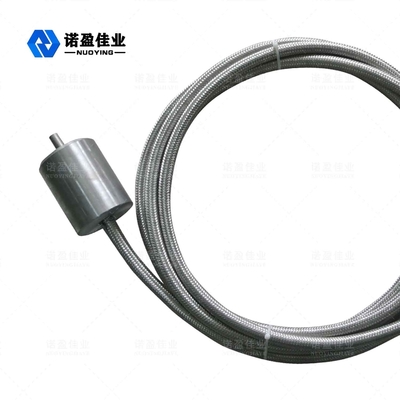

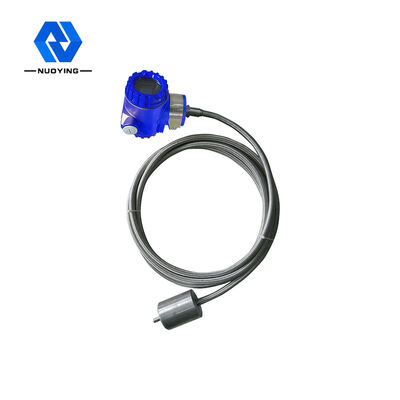

Medidor de Nivel Magnetostrictivo Tipo Cable NYCZ500 Imágenes Relacionadas
