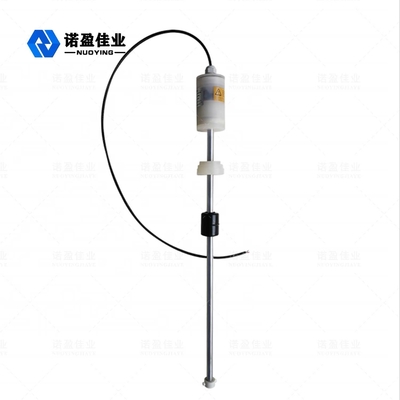

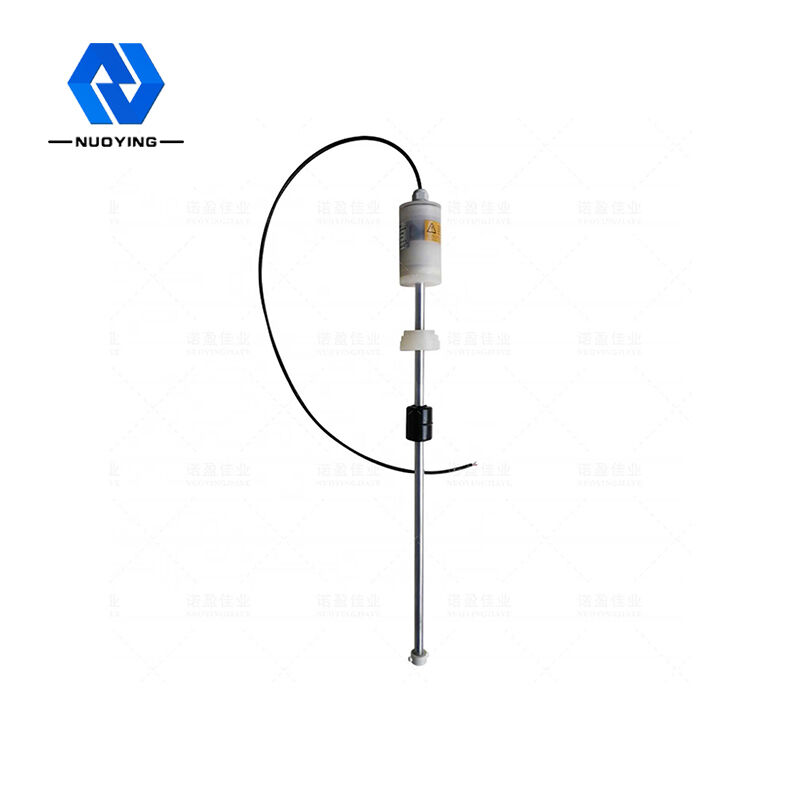

Indicador de nivel magnetoestrictivo de 24 V CC, 1 Mpa para transmisor de nivel de interfaz de agua y aceite

Indicador de nivel magnetoestrictivo de 24 V CC, 1 Mpa para transmisor de nivel de interfaz de agua y aceite
Indicador de nivel magnetoestrictivo de 24 V CC, 1 Mpa para transmisor de nivel de interfaz de agua y aceite Indicador de nivel magnetoestrictivo de 24 V CC, 1 Mpa para transmisor de nivel de interfaz de agua y aceite

Ampliación de imagen :  Indicador de nivel magnetoestrictivo de 24 V CC, 1 Mpa para transmisor de nivel de interfaz de agua y aceite

Datos del producto:
Lugar de origen: China
Nombre de la marca: NUOYINGJIAYE
Certificación: Explosion-proof certificate
Número de modelo: NYCZ
Pago y Envío Términos:
Cantidad de orden mínima: 1
Precio: $240 to $1900
Detalles de empaquetado: Embalaje estándar de la exportación
Tiempo de entrega: 7 días del trabajo
Condiciones de pago: T/T
Capacidad de la fuente: 300 uds/ antes del mes

Indicador de nivel magnetoestrictivo de 24 V CC, 1 Mpa para transmisor de nivel de interfaz de agua y aceite

descripción
Gama de medición: los 0~6m, los 0~25m Fuente de alimentación: 24VDC
Material: PTFE (opcional) Conexión de proceso: Reborde (opcional)
Exhibición: LCD Temperatura de funcionamiento: -40~80℃
Salida de la señal: 4-20mA, 4-20mA/HART (de dos hilos/de cuatro cables) Presión de proceso: 1Mpa
Alta luz:

Indicador de nivel magnetoestrictivo de 24 V CC

,

indicador de nivel magnetoestrictivo 1 Mpa

,

transmisor de nivel de interfaz de 1 Mpa



Medidor de nivel de líquido magnetoestrictivo


Instrumento de medición de nivel de líquido Indicador de levitación magnética Indicador de nivel de líquido magnetoestrictivo Instrumento de interfaz aceite-agua


Líquido MagnetostrictivoNivel MetroOperando Principio



Cuando el sensor del medidor de nivel magnetoestrictivo funciona, la parte del circuito del sensor estimulará una corriente de pulso en el cable de la guía de ondas, y la corriente generará un campo magnético de corriente de pulso alrededor del cable de la guía de ondas cuando se propague a lo largo del cable de la guía de ondas.La varilla del sensor del medidor de nivel magnetoestrictivo está provista de un flotador, que puede moverse hacia arriba y hacia abajo a lo largo de la varilla con el cambio del nivel del líquido.Dentro del flotador hay un conjunto de anillos magnéticos permanentes.Cuando el campo magnético de corriente pulsada se encuentra con el campo magnético anular generado por el flotador, el campo magnético alrededor del flotador cambia de modo que el cable de guía de ondas hecho de material magnetoestrictivo genera un pulso de onda torsional en la posición del flotador, que se transmite de regreso a lo largo del cable de guía de ondas a una velocidad fija y detectado por el mecanismo de detección.Al medir la diferencia de tiempo entre la corriente de pulso y la onda de torsión, se puede determinar con precisión la posición del flotador, es decir, la posición del nivel del líquido.Ventajas técnicas del indicador de nivel magnetoestrictivo: el indicador de nivel magnetoestrictivo es adecuado para la medición de nivel de líquido limpio con alta precisión, y la precisión puede alcanzar 1 mm.La precisión del último producto puede alcanzar los 0,1 mm.El medidor de nivel magnetoestrictivo también se puede usar para medir el límite entre dos líquidos diferentes.Diseño a prueba de explosiones, adecuado para ocasiones peligrosas, el diseño de circuito electrónico inteligente puede calcular el volumen;La única parte móvil es el flotador, por lo que el mantenimiento es muy bajo.



Indicador de nivel magnetoestrictivo de 24 V CC, 1 Mpa para transmisor de nivel de interfaz de agua y aceite 0



Líquido MagnetostrictivoNivelMetroParámetro técnico



Aplicaciones nivel liquido
Rango de medicion

Sonda: 0-50~6000mm
Cabo: 25m

Exactitud ±0,5 mm
Fuente de alimentación 24 VCC ±10 %
Salida de señal 4~20mA / Hart / RS485
corriente de trabajo 4~20mA;20,4 mA
Características de carga cuando la salida de corriente, resistencia de carga máxima 600 Q salida de voltaje, resistencia de carga máxima 2mA
Temperatura de proceso -40〜80°C,
Temperatura ambiente -40〜80°C
Efecto de la temperatura ±0,5 ºC
Presión de proceso - 0,1 ~ 1,0 MPa
Resolución ±lmm
Tiempo de respuesta 0,2 ms
Material de la varilla 304 316L (opcional)
Proceso de conexión Rosca, brida, montaje de soporte (opcional)
visualización del sitio LCD (opcional)
Material de la carcasa acero inoxidable / aluminio (opcional)
Grado de protección IP67
Grado a prueba de explosiones Exia IICT6 (opcional)


Nota:productospuede serpersonalizado de acuerdoalrequisitos específicosdeusuarios!

Indicador de nivel magnetoestrictivoAntena que utiliza material PTFE, PTFE (teflón o PTFE), comúnmente conocido como "rey de los plásticos", está compuesto de tetrafluoroetileno por la polimerización de compuestos poliméricos, tiene una excelente estabilidad química, alta resistencia a la corrosión, sellado, lubricación no pegajosa, eléctrica Aislamiento y buena resistencia al envejecimiento, el PTFE tiene las siguientes características:

  • Resistencia a altas temperaturas: temperatura de funcionamiento de hasta 250 ℃.
  • Resistencia a bajas temperaturas -- buena tenacidad mecánica;Incluso cuando la temperatura cae a -196 ℃, se puede mantener un 5 % de elongación.
  • Resistencia a la corrosión: inerte a la mayoría de los productos químicos y solventes, resistente a ácidos y bases fuertes, agua y varios solventes orgánicos.
  • Resistencia a la intemperie: tiene la mejor vida de envejecimiento de los plásticos.
  • Alta lubricación: el coeficiente de fricción más bajo de los materiales sólidos.
  • No adherencia: es la tensión superficial mínima en un material sólido y no se adhiere a ninguna sustancia.
  • No tóxico: con inercia fisiológica, como vasos sanguíneos y órganos artificiales implantados en el cuerpo durante mucho tiempo sin reacciones adversas.



Líquido Magnetostrictivo Nivel MetroAplicación e instalación típicas


  • Mida el nivel de los tanques de almacenamiento horizontales: montados en la parte superior
  • Para control de producción, instalación de lado a lado
  • Utilizado para el control de nivel de líquido medio en la producción: instalación de lado a lado
  • Aplicación e instalación de tanque de aceite vertical grande
  • Aplicación en tanques de aceite verticales: montaje superior de cable blando
  • Aplicación a juego con medidor de nivel de placa magnética
  • Aplicación e instalación de tanque de almacenamiento de asfalto
