| Nombre De La Marca: | NUOYING |
| Número De Modelo: | En el caso de las entidades financieras, el importe de la ayuda será el siguiente: |
| Cuota De Producción: | 1 pieza |
| Precio: | $538~$1200/pc |
| Condiciones De Pago: | T/T |
| Capacidad De Suministro: | 1000 piezas al mes |
NYCZ500 Medidor de nivel magnetostrictivo 24VDC Transmisor de nivel de agua de acero inoxidable de alta precisión hecho en China
El indicador de nivel magnetostrictivo NYCZ500Principio de trabajo
El producto consta principalmente de una varilla de medición, una cámara electrónica y una bola flotante sin contacto colocada en la varilla de medición.Se instala un alambre magnetostrictivo (cable de guía de ondas) en la varilla de mediciónLa barra de medición está hecha de tubo de acero inoxidable no magnético, que protege muy bien el cable de guía de ondas.
Cuando el medidor de nivel de líquido magnetostrictivo está funcionando, el generador de pulso en la cámara electrónica envía un pulso de inicio.genera un campo magnético giratorio que se mueve en la dirección del cable de guía de ondasCuando este campo magnético se encuentra con el campo magnético permanente en la bola flotante, genera un efecto de estiramiento magnetostrictivo.causando que el cable de guía de ondas se retuerza y genere una onda mecánica de velocidad constanteEsta onda mecánica se propaga en dos direcciones. La onda mecánica que llega al extremo de la varilla de medición es absorbida por el amortiguador.La onda mecánica transmitida a la cámara electrónica es detectada por el mecanismo de captación de energía instalado en la cámara electrónica y convertida en el pulso de corriente correspondienteEl mecanismo de captación de energía calcula la diferencia de tiempo entre los dos pulsos para medir con precisión la altura del nivel de líquido medido.
El indicador de nivel magnetostrictivo NYCZ500 Áreas de aplicación
1- Medición y control del nivel del campo industrial
2. Medición y control del nivel del tanque
3Control del nivel de líquido en el proceso químico
4Control del nivel de líquido del tanque farmacéutico
5Control de los tanques de alimentos y bebidas
El indicador de nivel magnetostrictivo NYCZ500Parámetros técnicos
| Modelo | En el caso de las entidades financieras, el importe de la ayuda será el siguiente: |
| Aplicación típica | Medición del nivel del líquido, medición de la interfaz líquido-líquido |
| Forma de la antena | Tipo de varilla |
| Material de las antenas | 304, 316L (opcional) |
| Rango de medición | 0¿Qué quieres decir?5 metros |
| Precisión de las mediciones | ±0,5 mm |
| Ángulo de medición | 10° |
| Fuente de alimentación | 24VDC (2 cables, 4 cables), 220VAC |
| Temperatura del proceso | -40 ̊+200°C |
| Presión del proceso | -0,1 a 10,0 MPa |
| Conexión del proceso | El hilo, la brida, el soporte (opcional) |
| Salida de la señal | 4...20mA/HART/RS485/Modbus y el resto de los dispositivos |
| Corriente de trabajo | 4... 20 mA |
| Características de la carga | Resistencia máxima a la carga 600Ω para corriente de salida; resistencia máxima a la carga 2mA para tensión de salida |
| Tiempo de respuesta | 0.2 a 5 ms |
| Nivel de protección | El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. |
| Calidad a prueba de explosiones | ExiaCT6 Ga; ExiaCT6 Gb |
Nota: Los productos pueden ser personalizados de acuerdo con los requisitos específicos de los usuarios.

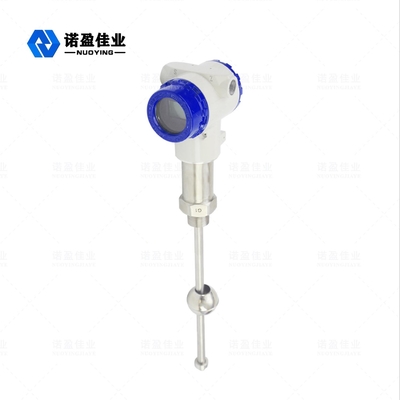

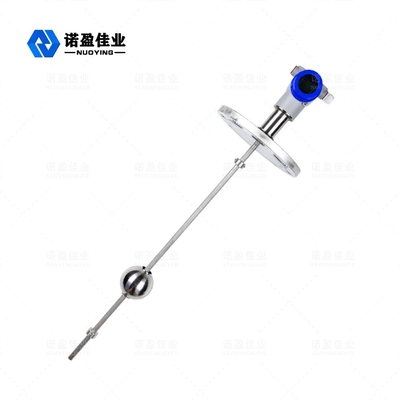

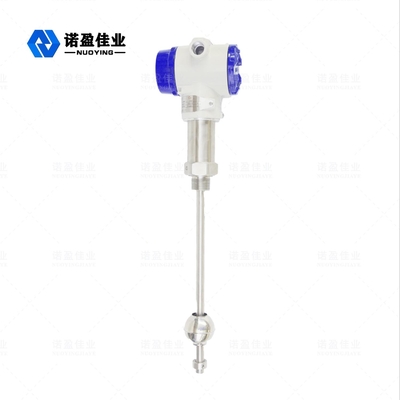

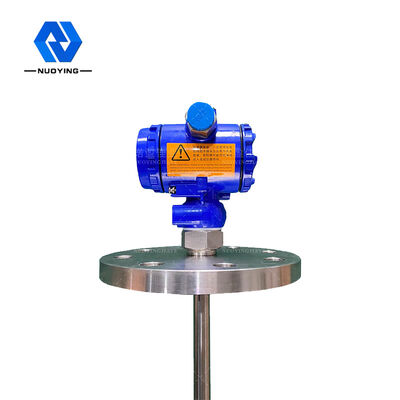

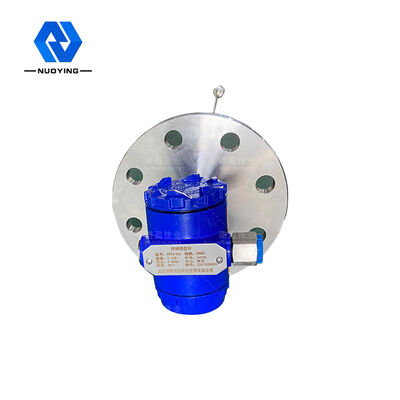

El indicador de nivel magnetostrictivo NYCZ500 Imágenes relacionadas
