NYCZ500 Medidor de nivel magnetostrictivo para medición de interfaces líquido-líquido con alta fiabilidad

Medidor de Nivel Magnetostrictivo NYCZ500 para Medición de Interfaz Líquido-Líquido con Alta Fiabilidad

Medidor de Nivel Magnetostrictivo NYCZ500 Principio de Funcionamiento

El producto consta principalmente de una varilla de medición, una cámara electrónica y una bola flotante sin contacto que se desliza sobre la varilla de medición. El cable magnetostrictivo (cable de onda) está instalado en la varilla de medición. La varilla de medición está hecha de un tubo de acero inoxidable no magnético, que protege muy bien el cable de onda.

Cuando el medidor de nivel magnetostrictivo está funcionando, el generador de pulsos en la cámara electrónica emite un pulso de inicio. Cuando este pulso de inicio se transmite en el cable de onda, genera un campo magnético giratorio que se mueve en la dirección del cable de onda. Cuando este campo magnético se encuentra con el campo magnético permanente en la bola flotante, genera un efecto de estiramiento magnetostrictivo, haciendo que el cable de onda se tuerza y genere una onda mecánica de velocidad constante. Esta onda mecánica se propaga en dos direcciones. La onda mecánica que llega al extremo de la varilla de medición es absorbida por el amortiguador. La onda mecánica transmitida de regreso a la cámara electrónica es detectada por el mecanismo de captación de energía instalado en la cámara electrónica y convertida en el pulso de corriente correspondiente. El mecanismo de captación de energía calcula la diferencia de tiempo entre los dos pulsos para medir con precisión la altura del nivel de líquido medido.

Medidor de Nivel Magnetostrictivo NYCZ500 Características de Diseño

1. Amplia aplicabilidad: una variedad de formas de sonda, una variedad de formas de conexión de proceso, una variedad de materiales de producción, se puede diseñar a medida;

2. Fiabilidad: Dado que el medidor de nivel magnetostrictivo adopta el principio de onda, no hay partes móviles mecánicas, por lo que no hay fricción ni desgaste. Todo el convertidor está encerrado en un tubo de acero inoxidable, y el medio de medición es sin contacto, el sensor funciona de manera fiable y tiene una larga vida útil.

3. Alta precisión: Dado que el medidor de nivel magnetostrictivo funciona con pulsos de onda, el desplazamiento medido se determina midiendo el tiempo del pulso de inicio y el pulso de finalización, por lo que la precisión de la medición es alta y la resolución es mejor que el 0,01% FS, lo que es difícil de lograr con otros sensores.

Medidor de Nivel Magnetostrictivo NYCZ500 Parámetros Técnicos

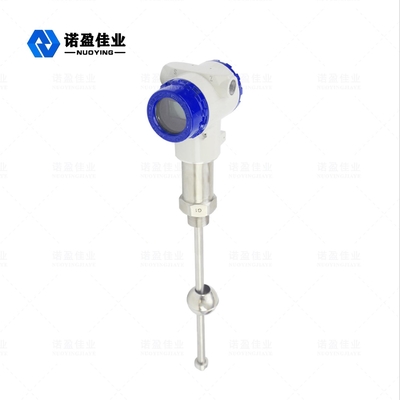

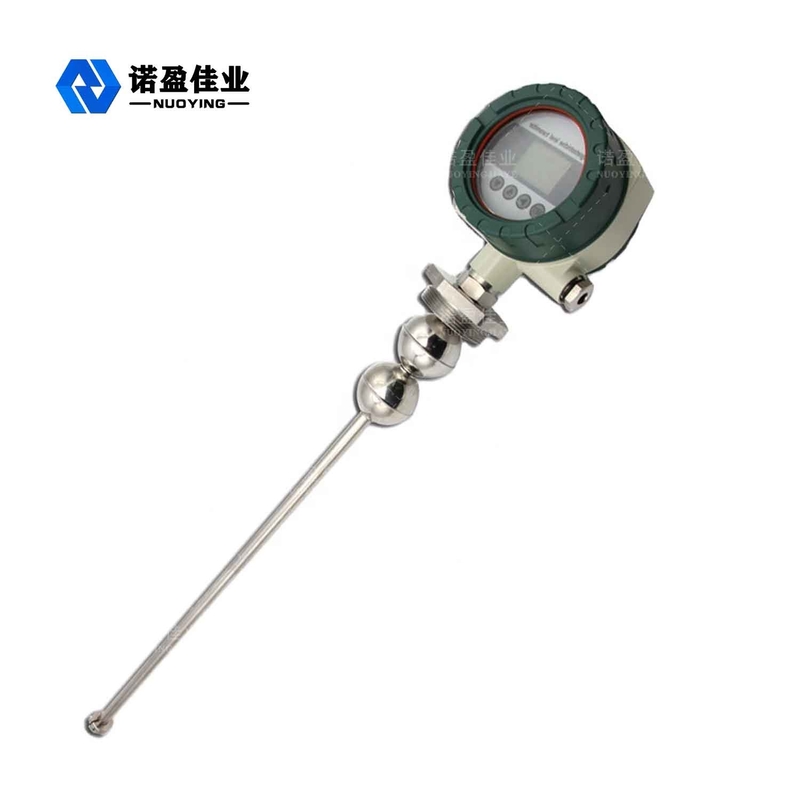

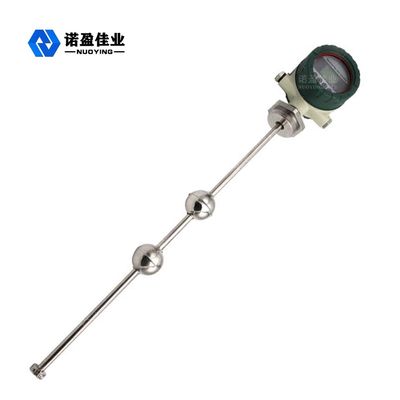

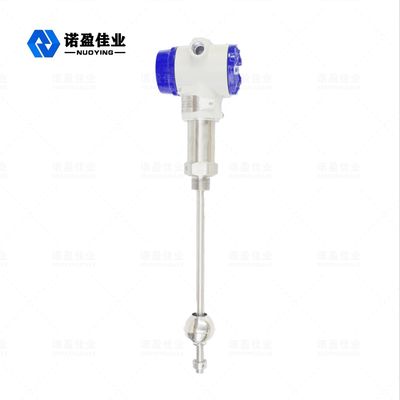

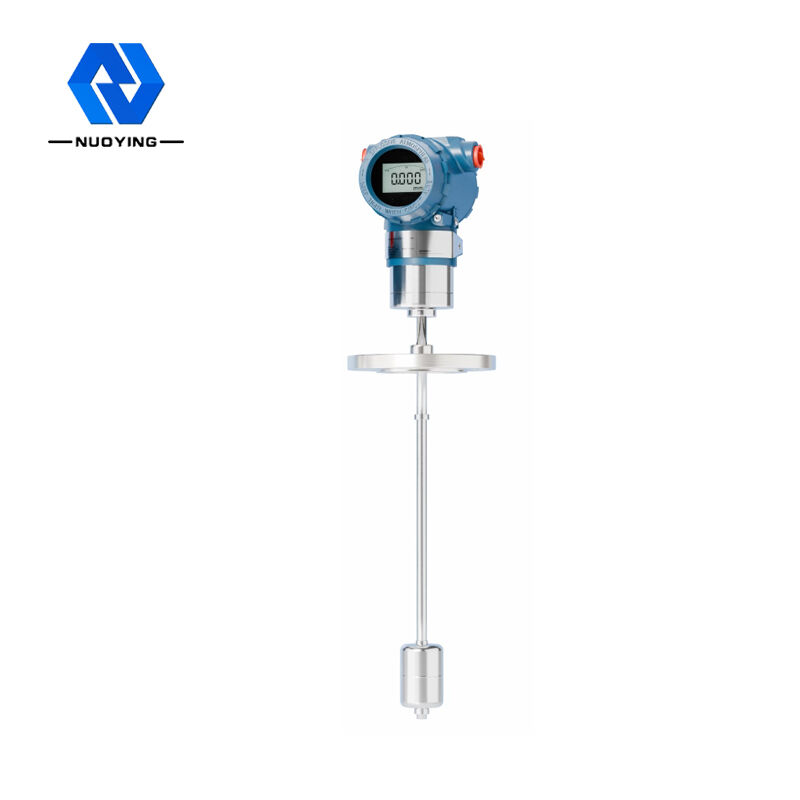

Medidor de Nivel Magnetostrictivo NYCZ500 Imágenes Relacionadas
