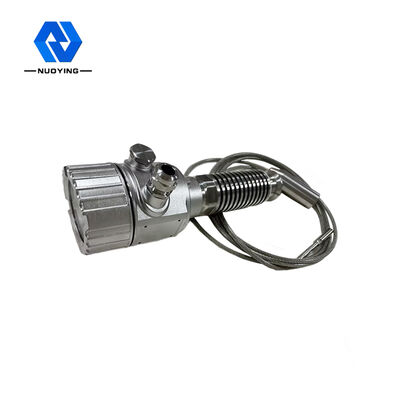

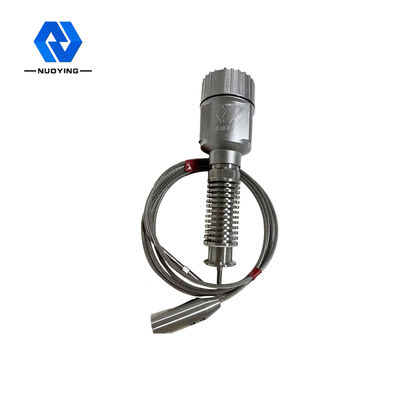

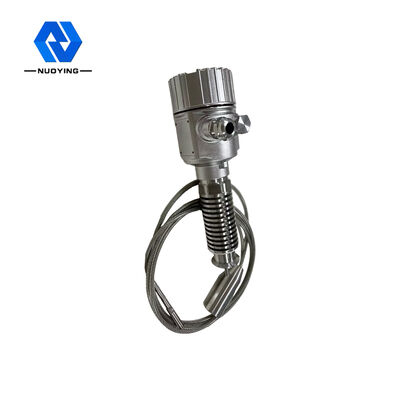

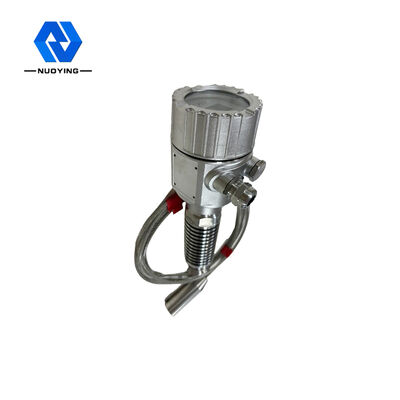

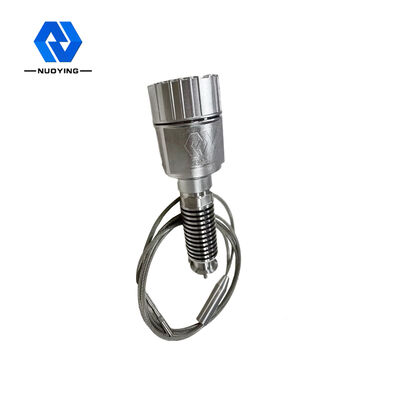

Sensor de nivel de Radar de onda guiada Industrial con salida RS485 de 4-20mA, transmisor de nivel de Radar tipo Cable de acero inoxidable

Sensor de nivel del radar de ondas guiadas industriales con 4-20mA RS485 de salida Tipo de cable de acero inoxidable Transmisor de nivel del radar

Sensor de nivel del radar de ondas guiadas industrialesPrincipio de trabajo

El pulso de microondas de alta frecuencia enviado por el radar de ondas guiadas se propaga a lo largo del componente de detección (cable de acero o barra de acero).un cambio repentino en la constante dieléctrica causa reflexiónEl intervalo de tiempo entre el pulso transmitido y el pulso reflejado es proporcional a la distancia del medio medido.

Ingreso:
El radar de ondas guiadas es un instrumento de medición basado en el principio del viaje en el tiempo.y el tiempo de funcionamiento se puede convertir en una señal de nivel a través de componentes electrónicosLa sonda envía pulsos de alta frecuencia y se propaga a lo largo del cable o la sonda de varilla.se reflejan y son recibidos por el receptor en el instrumento, y la señal de distancia se convierte en la señal de nivel.

La señal de pulso reflejada se transmite al circuito electrónico del instrumento a lo largo del cable o la sonda de varilla.El microprocesador procesa la señal y reconoce el eco generado por el pulso de microondas en la superficie del materialLa identificación correcta de la señal de eco se completa mediante el software de pulso. La distancia D de la superficie del material es proporcional al recorrido temporal T del pulso:D=C×T/2 (donde C es la velocidad de la luz)Dado que se conoce la distancia E del depósito vacío, el nivel es: L=E-D

Producción:
Al introducir la altura del tanque vacío E ((= cero), la altura del tanque completo F ((= rango completo) y algunos parámetros de aplicación, los parámetros de aplicación adaptarán automáticamente el medidor al entorno de medición,correspondiente a una salida de 4-20 mA.

Sensor de nivel del radar de ondas guiadas industriales Características del diseño

◎ Cmedición ontact con alta precisión para obtener resultados más precisos

◎ N• el efecto de los entornos externos, como la temperatura media, la adhesión, etc.

◎ Adecuado para diversas condiciones y aplicaciones de trabajo complejas, como alta temperatura, alta presión,medios deconstante dieléctrica baja, etc.

◎ Se puede instalar en varios contenedores metálicos y no metálicos, sin ningún daño al cuerpo humano y al medio ambiente.

Sensor de nivel del radar de ondas guiadas industriales Parámetros técnicos

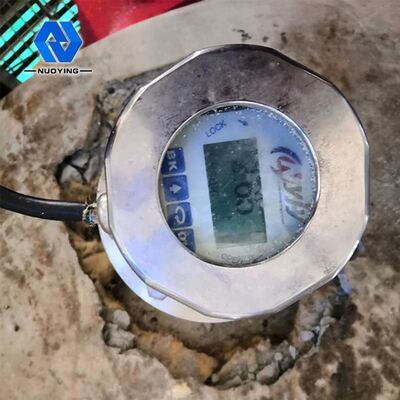

Sensor de nivel del radar de ondas guiadas industrialesImágenes relacionadas
