| Nombre De La Marca: | NUOYING |
| Número De Modelo: | Los datos de los datos de los Estados miembros |
| Cuota De Producción: | 1 por ciento |
| Precio: | $310~$375/pc |
| Condiciones De Pago: | T/T |
| Capacidad De Suministro: | 1000 piezas al mes |
Sensor de nivel del radar de ondas guiadas industriales con salida de 4-20mA RS485 Tipo de cable PTFE Transmisor de nivel del radar
Sensor de nivel del radar de ondas guiadas industrialesPrincipio de trabajo
El pulso de microondas de alta frecuencia enviado por el radar de ondas guiadas se propaga a lo largo del componente de detección (cable de acero o barra de acero).un cambio repentino en la constante dieléctrica causa reflexiónEl intervalo de tiempo entre el pulso transmitido y el pulso reflejado es proporcional a la distancia del medio medido.
Ingreso:
El radar de ondas guiadas es un instrumento de medición basado en el principio del viaje en el tiempo.y el tiempo de funcionamiento se puede convertir en una señal de nivel a través de componentes electrónicosLa sonda envía pulsos de alta frecuencia y se propaga a lo largo del cable o la sonda de varilla.se reflejan y son recibidos por el receptor en el instrumento, y la señal de distancia se convierte en la señal de nivel.
La señal de pulso reflejada se transmite al circuito electrónico del instrumento a lo largo del cable o la sonda de varilla.El microprocesador procesa la señal y reconoce el eco generado por el pulso de microondas en la superficie del materialLa identificación correcta de la señal de eco se completa mediante el software de pulso. La distancia D de la superficie del material es proporcional al recorrido temporal T del pulso:D=C×T/2 (donde C es la velocidad de la luz)Dado que se conoce la distancia E del depósito vacío, el nivel es: L=E-D
Producción:
Al introducir la altura del tanque vacío E ((= cero), la altura del tanque completo F ((= rango completo) y algunos parámetros de aplicación, los parámetros de aplicación adaptarán automáticamente el medidor al entorno de medición,correspondiente a una salida de 4-20 mA.
Sensor de nivel del radar de ondas guiadas industriales Características del diseño
◎ Cmedición ontact con alta precisión para obtener resultados más precisos
◎ N• el efecto de los entornos externos, como la temperatura media, la adhesión, etc.
◎ Adecuado para diversas condiciones y aplicaciones de trabajo complejas, como alta temperatura, alta presión,medios deconstante dieléctrica baja, etc.
◎ Se puede instalar en varios contenedores metálicos y no metálicos, sin ningún daño al cuerpo humano y al medio ambiente.
Sensor de nivel del radar de ondas guiadas industriales Parámetros técnicos
| Modelo de producto | Los datos de los datos de los Estados miembros |
| Aplicación típica |
Líquidos muy corrosivos |
| Material de las antenas | 304 |
| Tipo de antena | Antena de cable blando |
| Rango de medición | 30 metros |
| Precisión de medición | ± 1 mm |
| Fuente de alimentación | 24VDC (dos cables, cuatro cables)) |
| Temperatura media | -40 ~ + 130 °C, -40 ~ + 250 °C |
| Conexión del proceso | El hilo, la brida (opcional) |
| Presión del proceso | -0,1 a 4,0 MPa |
| Clase de protección | Protección IP67 |
| Calidad a prueba de explosiones | Exia II CT6 (opcional) |
| Salida de la señal | 4...20mA/HART/RS485/Modbus... ¿Qué es eso? |
| Interfaz eléctrica | M20*1.5, 1⁄2 ′′NPT |
Nota: Los productos pueden ser personalizados de acuerdo con los requisitos específicos de los usuarios.

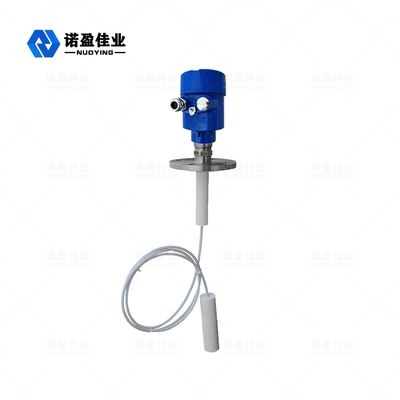

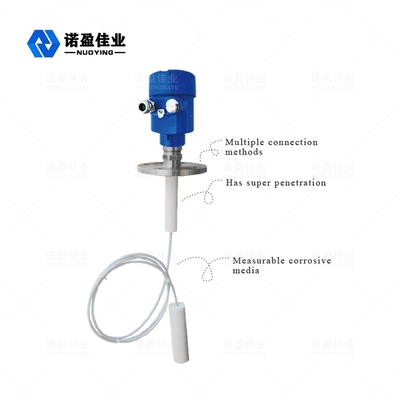

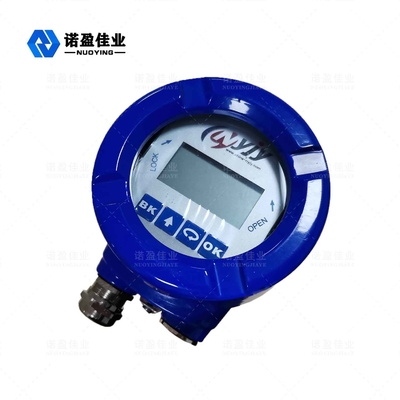

Sensor de nivel del radar de ondas guiadas industrialesImágenes relacionadas
