Medidor de nivel por radar de onda guiada por contacto de 30 m de alcance para líquidos altamente corrosivos con antena de acero inoxidable

Medidor de Nivel por Radar de Onda Guiada de Contacto con Antena de Acero Inoxidable para Líquidos Altamente Corrosivos de 30m de Rango

Medidor de Nivel por Radar de Onda Guiada de Contacto Principio de Funcionamiento

Entrada:
El radar de onda guiada es un instrumento de medición basado en el principio del tiempo de tránsito. La onda de radar opera a la velocidad de la luz y el tiempo de operación se puede convertir en una señal de nivel a través de componentes electrónicos. La sonda emite pulsos de alta frecuencia que se propagan a lo largo de la sonda de cable o varilla. Cuando los pulsos encuentran la superficie del material, se reflejan y son recibidos por el receptor en el instrumento, y la señal de distancia se convierte en la señal de nivel.

La señal de pulso reflejada se transmite al circuito electrónico del instrumento a lo largo de la sonda de cable o varilla. El microprocesador procesa la señal y reconoce el eco generado por el pulso de microondas en la superficie del material. La identificación correcta de la señal de eco se completa mediante el software de pulso. La distancia D de la superficie del material es proporcional al tiempo de tránsito T del pulso: D=C×T/2 (donde C es la velocidad de la luz). Dado que la distancia E del tanque vacío es conocida, el nivel es: L=E-D

Salida:
Al ingresar la altura del tanque vacío E (= cero), la altura del tanque lleno F (= rango completo) y algunos parámetros de aplicación, los parámetros de aplicación adaptarán automáticamente el medidor al entorno de medición, correspondiente a una salida de 4-20mA.

Medidor de Nivel por Radar de Onda Guiada de Contacto Características de Diseño

• El transmisor de nivel por radar de onda guiada de contacto adopta tecnología avanzada de procesamiento de microondas y tecnología única de procesamiento de eco Echo Discovery. La medición de contacto tiene alta precisión y una medición más precisa. Al mismo tiempo, el radar de onda guiada es antiadherente, no se ve afectado por la temperatura del medio, la adherencia u otro entorno externo.

• El transmisor de nivel por radar de onda guiada serie 70X es adecuado para diversas condiciones de trabajo y aplicaciones complicadas, como alta temperatura, alta presión y baja constante dieléctrica, etc.

• Modo de trabajo de pulso, baja potencia de emisión, se puede instalar en una variedad de contenedores metálicos y no metálicos, sin daño alguno al cuerpo humano y al medio ambiente.

Medidor de Nivel por Radar de Onda Guiada de Contacto Medidor de Nivel por Radar Parámetros Técnicos

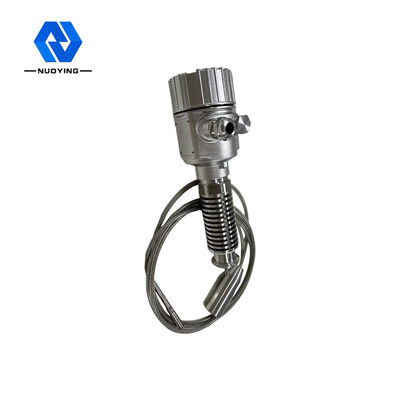

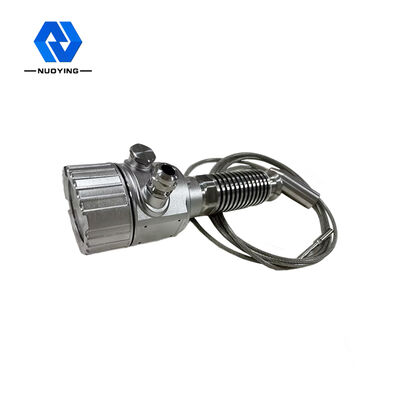

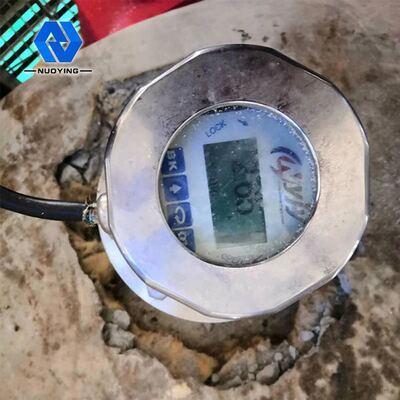

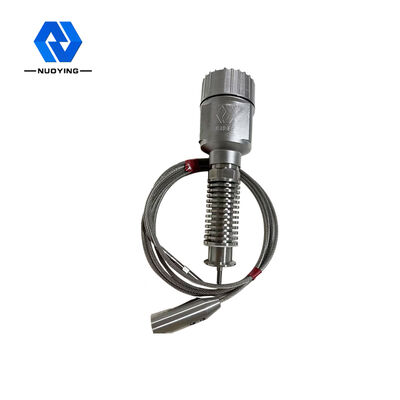

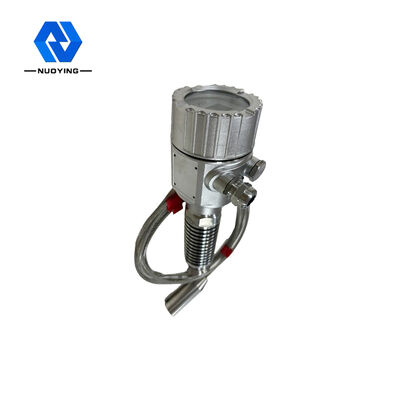

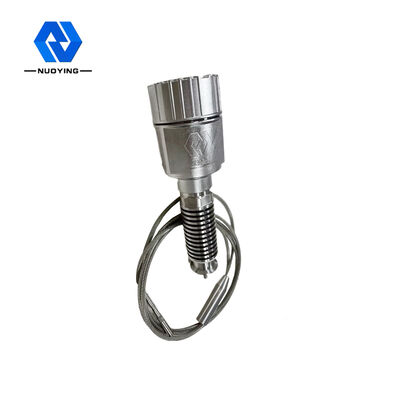

Medidor de Nivel por Radar de Onda Guiada de Contacto Medidor de Nivel por Radar de Onda Guiada Imágenes Relacionadas
