| Nombre De La Marca: | NUOYING |
| Número De Modelo: | Los datos de los datos de los Estados miembros |
| Cuota De Producción: | 1 pieza |
| Precio: | $229~$259/pc |
| Condiciones De Pago: | T/T |
| Capacidad De Suministro: | 1000 piezas al mes |
Venta directa de fábrica NYRD701 Transmisor de alta precisión de 1.8GHz de onda guiada de radar de nivel con salida de 4-20mA
NYRD701 1.8GHzOla guiadaTransmisor de nivel de radarPrincipio de trabajo
El pulso de microondas de alta frecuencia emitido por el radar de ondas guía viaja a lo largo del conjunto de detección (cable de acero o varilla de acero).el cambio de la constante dieléctrica, causando una reflexión, y parte de la energía del pulso se refleja de nuevo.El intervalo de tiempo entre el pulso emitido y el reflejo es directamente proporcional a la distancia del medio medido.
Ingreso:
El radar de ondas guiadas es un instrumento de medición basado en el principio del viaje en el tiempo.y el tiempo de funcionamiento se puede convertir en una señal de nivel a través de componentes electrónicosLa sonda envía pulsos de alta frecuencia y se propaga a lo largo del cable o la sonda de varilla.se reflejan y son recibidos por el receptor en el instrumento, y la señal de distancia se convierte en la señal de nivel.
La señal de pulso reflejada se transmite al circuito electrónico del instrumento a lo largo del cable o la sonda de varilla.El microprocesador procesa la señal y reconoce el eco generado por el pulso de microondas en la superficie del materialLa identificación correcta de la señal de eco se completa mediante el software de pulso. La distancia D de la superficie del material es proporcional al recorrido temporal T del pulso:D=C×T/2 (donde C es la velocidad de la luz)Dado que se conoce la distancia E del depósito vacío, el nivel es: L=E-D
Producción:
Al introducir la altura del tanque vacío E ((= cero), la altura del tanque completo F ((= rango completo) y algunos parámetros de aplicación, los parámetros de aplicación adaptarán automáticamente el medidor al entorno de medición,correspondiente a una salida de 4-20 mA.
NYRD701 1.8GHzOla guiadaTransmisor de nivel de radarCaracterísticas del diseño
El transmisor de nivel de radar de ondas guiadas adopta tecnología avanzada de procesamiento de microondas y tecnología única de procesamiento de eco de Echo Discovery.La medición de contacto tiene una alta precisión y una medición más precisaAl mismo tiempo, el radar de ondas guiadas antiadhesión, no afectado por la temperatura media, la adhesión y otros entornos externos.
El transmisor de nivel de radar de onda guiada de la serie 70X es adecuado para diversas condiciones y aplicaciones de trabajo complicadas, como alta temperatura, alta presión y pequeña constante dieléctrica, etc..
Modo de trabajo de pulso, baja potencia de emisión, puede instalarse en una variedad de recipientes metálicos y no metálicos, sin ningún daño para el cuerpo humano y el medio ambiente.
NYRD701 1.8GHzOla guiadaÁreas de aplicación del transmisor de nivel de radar
1Las centrales eléctricas: depósitos, bombas de silo, cucharas de vapor, almacenamiento de cenizas, tanques de aceite, etc.
2Campo petrolero: tanques de almacenamiento de petróleo crudo, tanques de almacenamiento de petróleo refinado, tanques de sedimentación, tanques de aguas residuales, tanques de barro de perforación, etc.
3Químico: torre de destilación de petróleo crudo, silo de materia prima, silo intermedio, tanque de reacción, tanque de amoníaco, tanque de almacenamiento de asfalto, etc.
4- Metalurgia: silos de materias primas, silos de materiales auxiliares, tanques de amortiguación de células electrolíticas, etc.
5Recursos hídricos: canales, embalses, riego de tierras de cultivo, vigilancia del nivel del agua de los ríos, alerta de inundaciones repentinas, inundaciones urbanas, etc.
6Productos alimenticios: fábrica de jugos, fábrica de leche, tanque de almacenamiento de cervecería, etc.
7Productos farmacéuticos: tanques de almacenamiento, separadores, tanques de fermentación, etc. de productos farmacéuticos chinos.
8Tratamiento de aguas: embalses, pozos cisternales, tanques de tratamiento de aguas, tanques de sedimentación, pozos profundos, redes de agua potable, etc.
9Papel: torre de almacenamiento, silo de almacenamiento de materiales químicos, etc.
10Otros: canteras, protección del medio ambiente, construcción naval y otras industrias.
NYRD701 1.8GHzOla guiadaTransmisor de nivel de radarParámetros técnicos
| Modelo de producto | Los datos de los datos de los Estados miembros |
| Aplicación típica |
Líquidos, polvos y partículas sólidas |
| Material de las antenas | 304 |
| Tipo de antena | Antena de cable blando |
| Rango de medición | 30 metros |
| Precisión de medición | ± 1 mm |
| Fuente de alimentación | 24VDC (dos cables, cuatro cables)) |
| Temperatura media | -40 ~ + 130 °C, -40 ~ + 250 °C |
| Conexión del proceso | El hilo, la brida (opcional) |
| Presión del proceso | -0,1 a 4,0 MPa |
| Clase de protección | Protección IP67 |
| Calidad a prueba de explosiones | Exia II CT6 (opcional) |
| Salida de la señal | 4...20mA/HART/RS485/Modbus... ¿Qué es eso? |
| Interfaz eléctrica | M20*1.5, 1⁄2 ′′NPT |
Nota: Los productos pueden ser personalizados de acuerdo con los requisitos específicos de los usuarios.

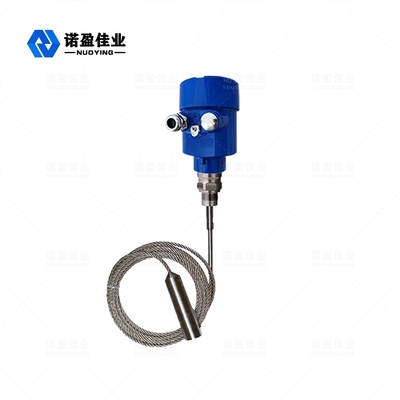

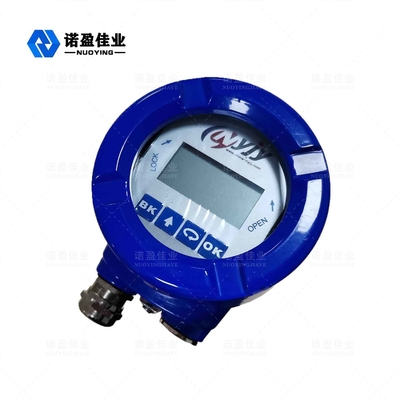

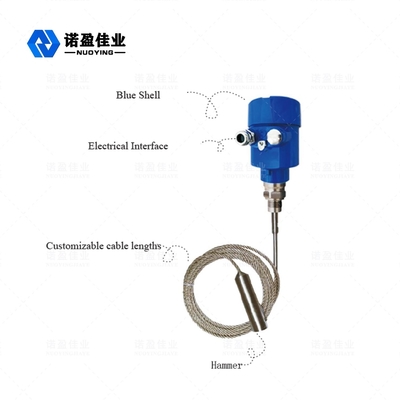

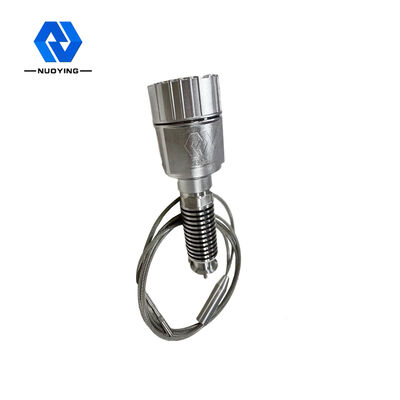

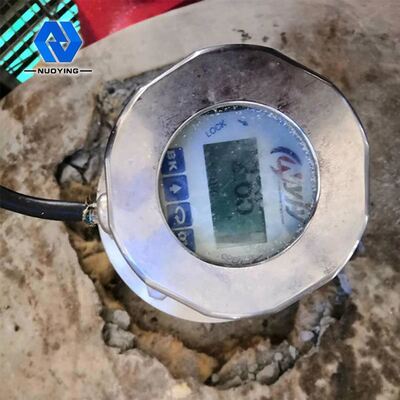

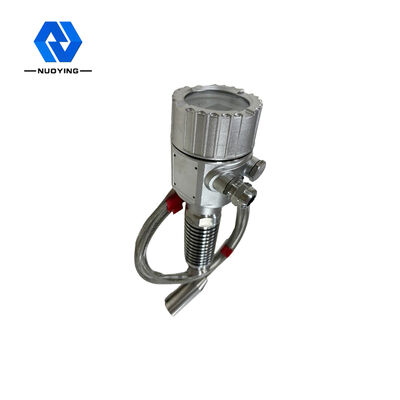

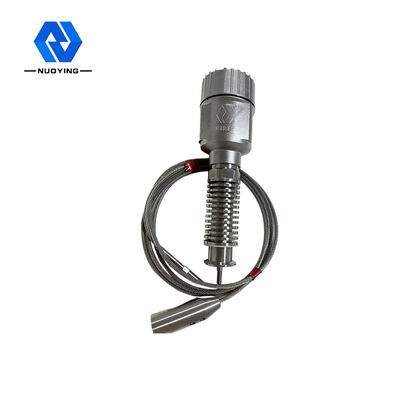

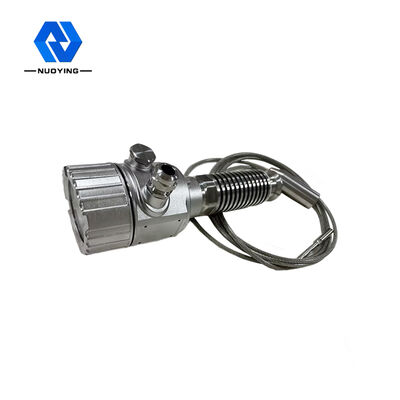

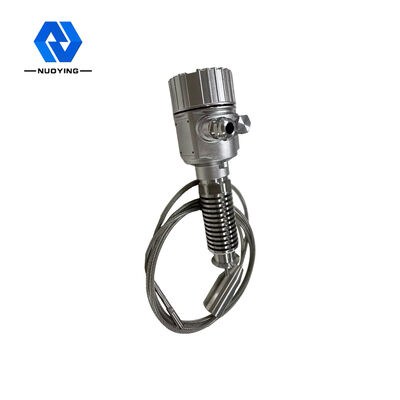

NYRD701 1.8GHzOla guiada Imágenes relacionadas con el transmisor de nivel de radar
