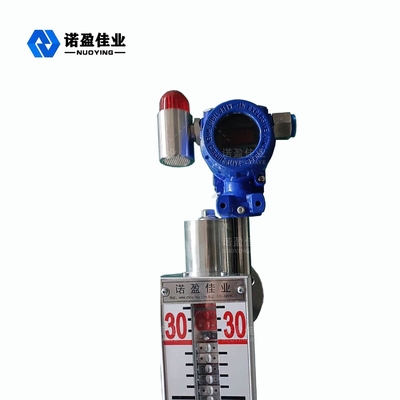

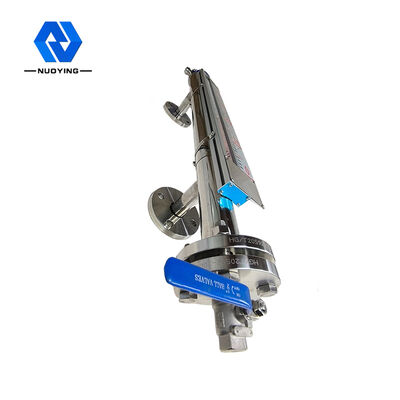

Tipo de aislamiento Transmisor de nivel magnético para alta viscosidad y fácil cristalización

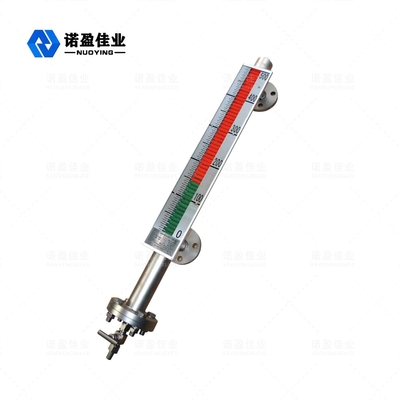

Medidor de Nivel de Aleta Magnética NYUHZ con Alto Sellado y a Prueba de Fugas

Aleta Magnética NYUHZMedidor de NivelPrincipio de Funcionamiento

El medidor de nivel de aleta magnética se puede utilizar para la detección de nivel de medio en diversas torres, tanques, depósitos, recipientes esféricos, calderas y otros equipos. El medidor de nivel de aleta magnética puede ser altamente sellado, a prueba de fugas y adecuado para ocasiones de alta temperatura, alta presión y resistencia a la corrosión.

El medidor de nivel de aleta magnética tiene una cavidad (llamada tubo de medición o tubo principal) para alojar la bola flotante, y la cavidad forma un conector con el recipiente a través de brida u otros métodos de conexión adecuados. Según el principio del conector, con el cambio del nivel del líquido en el recipiente, el nivel del líquido en la cavidad tiene la misma altura que el nivel del líquido en el recipiente, por lo que impulsa la bola flotante en la cavidad a moverse hacia arriba y hacia abajo, y a subir y bajar con la subida y bajada del nivel del líquido en el recipiente. En este momento, no podemos ver el nivel del líquido, por lo que se instala un indicador de columna magnética fuera de la cámara.

Se instala un acero magnético permanente en la unión del líquido sumergido y la parte flotante del flotador. Cuando el nivel del líquido en el recipiente medido sube y baja, el flotador magnético en el tubo del medidor de nivel también sube y baja. El acero magnético permanente en el flotador se transfiere al indicador de columna magnética a través de acoplamiento magnético, impulsando la columna roja y blanca a girar 180°. Cuando el nivel del líquido sube, la columna gira de blanco a rojo, y cuando el nivel del líquido baja, la columna gira de rojo a blanco. La unión roja y blanca del indicador es la altura real del nivel del líquido dentro del recipiente, para lograr una indicación clara del nivel del líquido.
