Datos del producto:
|
Voltaje de fuente de alimentación: | DC24V | Temperatura ambiente: | -40~60℃ |
---|---|---|---|
Mercado: | M20*1.5 (dentro del hilo) | Error: | ±10mm |
Impedancia de la carga: | 550Ω (cuando la fuente de alimentación es 24V.DC) | Señal de salida: | 4-20mA |
Alta luz: | Indicador de nivel de flotador magnético DC24V,salida digital de indicador de nivel de flotador magnético,indicador de nivel de agua magnético |

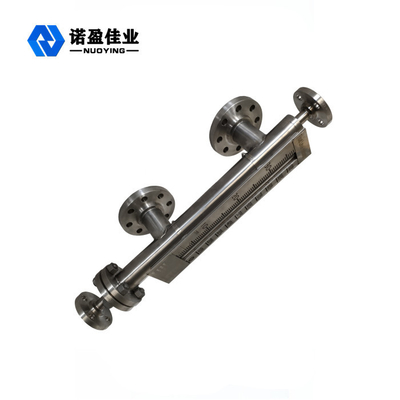

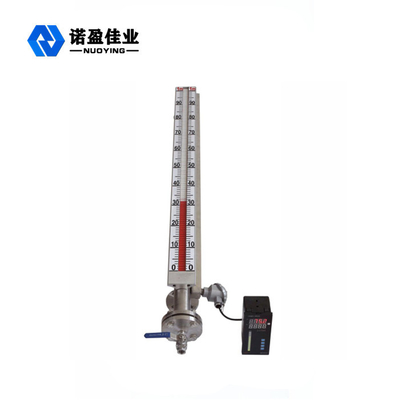

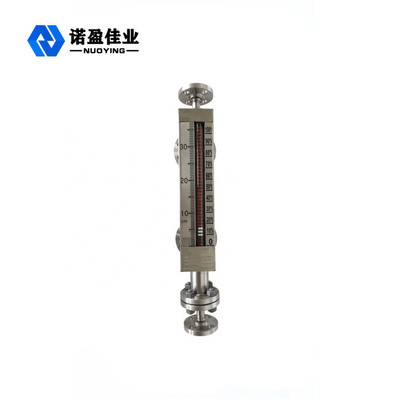

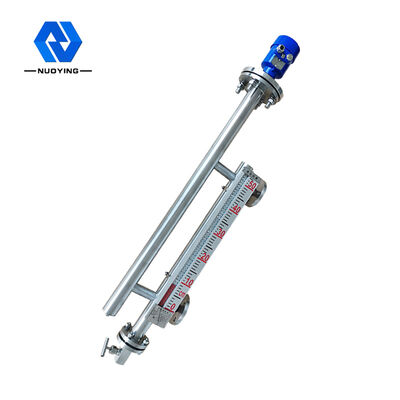

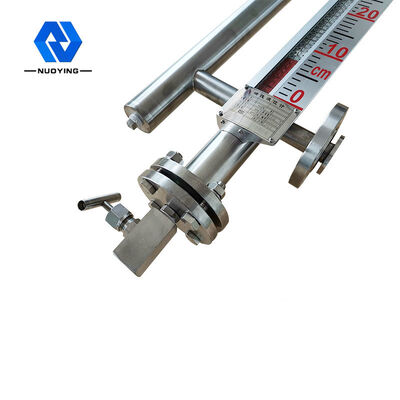

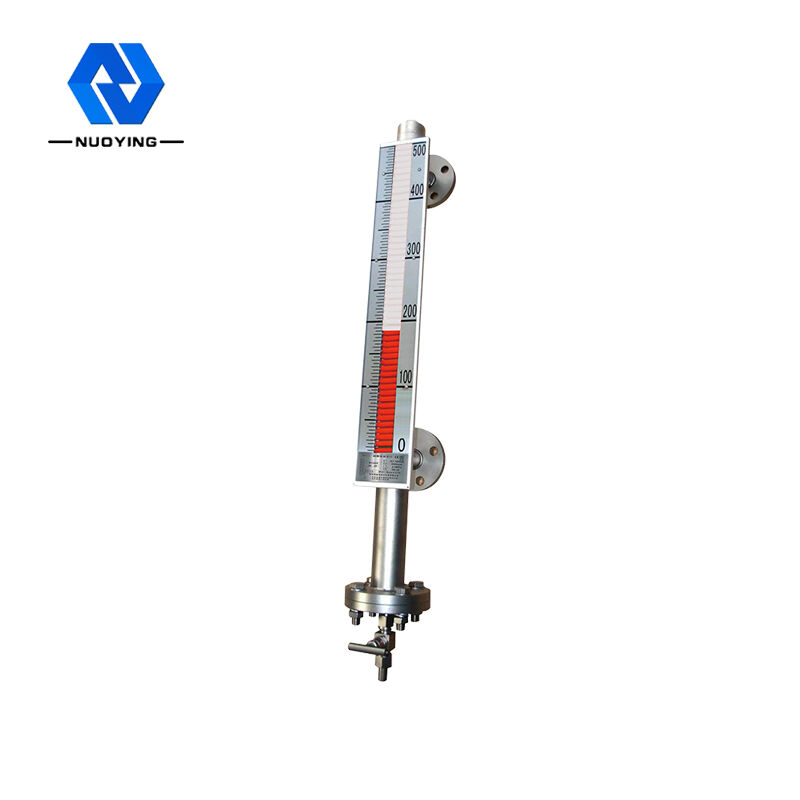

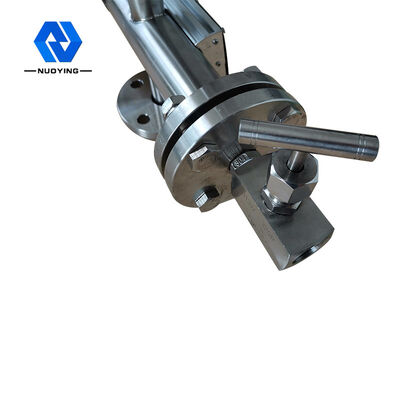

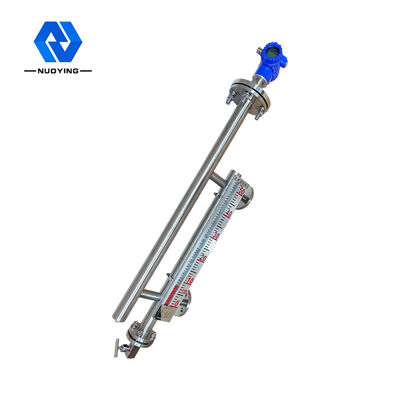

Indicador de nivel de salida digital de flotador magnético Indicador de nivel de volteo magnético
Flotador magnético Indicador de nivel de salida digital Indicador de nivel de volteo magnético Descripción:
El indicador de nivel se puede configurar como alarma de nivel de líquido y transmisor de nivel.Puede lograr una pantalla de luz superior e inferior de nivel de líquido de largo alcance y una alarma de sonido.El transmisor puede convertir el cambio de nivel linealmente en una señal de corriente estándar de 4 ~ 20 Ma.DC, que se puede usar con un instrumento secundario para lograr una visualización de modo/nivel de líquido de largo alcance. Tiene un amplio rango de medición, pantalla de fluorescencia de dos colores , buen efecto nocturno, resistencia a la corrosión, antiexplosión, seguro y confiable.Se puede aplicar a la medición del nivel de líquido en varios contenedores, agua, contaminación industrial, varios aceites, gas licuado, ácido y álcali, etc. en comunicaciones industriales y marinas.
Indicador de nivel de salida digital de flotador magnético Parámetros de indicador de nivel de volteo magnético:
Rango de medición | 0~6000mm |
Error | ±10 mm |
Señal de salida | 4~20mA.DC |
impedancia de carga | 550Ω (cuando la fuente de alimentación es de 24 V CC) |
Tensión de alimentación | 24V CC |
Toma de corriente | M20*1,5 (rosca interior) |
Temperatura ambiente | -40~60℃ |
Clasificación de peligro | dIIbt1-4, ibIIBT4 |
Clasificación de protección exterior | IP65 |
Indicador de nivel de salida digital de flotador magnético Indicador de nivel de volteo magnéticoPrincipio:
El transmisor consta de un sensor de nivel de líquido y un convertidor.El sensor consta de una serie de interruptores de láminas y resistencias montadas dentro de un tubo de acero inoxidable de 20 de diámetro interno y aseguradas al exterior del tubo de medición.El convertidor consta de módulos electrónicos y está montado en la caja de conexiones del sensor.
A través del acoplamiento de flotadores magnéticos, el sensor convierte el cambio del líquido en el valor de la resistencia de la resistencia y lo convierte en una señal de corriente estándar de 4 ~ 20mA.DC por el convertidor y lo envía al instrumento secundario para realizar el Visualización remota de nivel/modo de líquido.
Puesta en marcha, uso y mantenimiento
1, el método de depuración del transmisor
Coloque el acero magnético en la posición cero del sensor de nivel de líquido.En este momento, el interruptor de lengüeta más bajo del sensor está presionado. Ajuste el potenciómetro "cero" para que la salida sea de 4 ~ 20 mA;luego coloque el imán a escala completa y ajuste el potenciómetro de "Rango", la salida es de 20 mA.Repetidamente varias veces, se puede completar la depuración.
2, precauciones de instalación
(1) Cuando se instala el indicador de nivel, no se permite que entren materias extrañas en el tubo de medición.
(2) El indicador de nivel debe instalarse verticalmente en el costado del contenedor.Cuando el flotador está instalado en el tubo de medición, hay un extremo del imán hacia arriba y no lo voltee al revés.
3, poner en funcionamiento las consideraciones
Cuando el indicador de nivel se pone en funcionamiento, primero abra lentamente la válvula superior y luego abra lentamente la válvula inferior para que el líquido medido entre lentamente en el tubo de medición para evitar que el medio de presión en el recipiente se precipite rápidamente en el tubo de medición, por lo que que el flotador sube rápidamente, lo que da como resultado una indicación de que el seguimiento del tubo no funciona.
4, el mantenimiento del indicador de nivel
(1) Cuando el medio medido contiene impurezas y sedimentos, el tubo de medición y el flotador deben limpiarse periódicamente.Al limpiar el flotador, se debe usar un agente de limpieza adecuado.No golpee ni estofe con llama abierta para evitar la desmagnetización magnética.
(2) Después de un uso prolongado del indicador de nivel de líquido, especialmente después de un uso prolongado en condiciones de alta temperatura, si se descubre que el seguimiento del indicador no es flexible, primero se debe verificar la fuerza del campo magnético del acero magnético del flotador. .Si el campo magnético se ha desmagnetizado, se debe reemplazar el acero magnético o el flotador.
