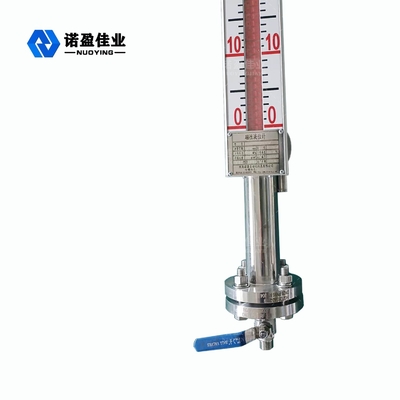

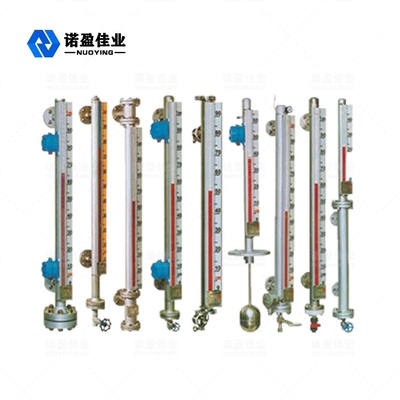

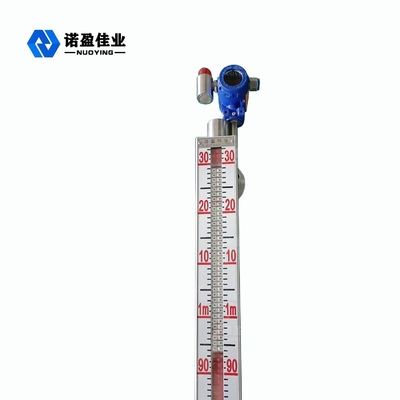

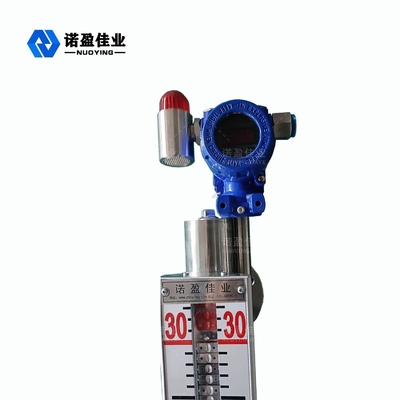

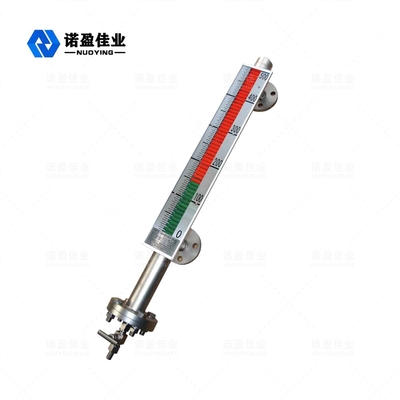

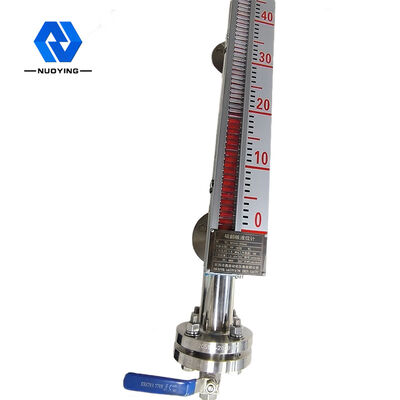

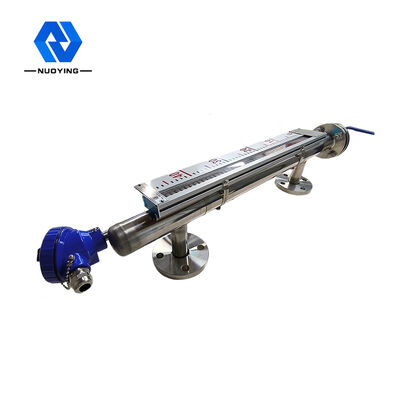

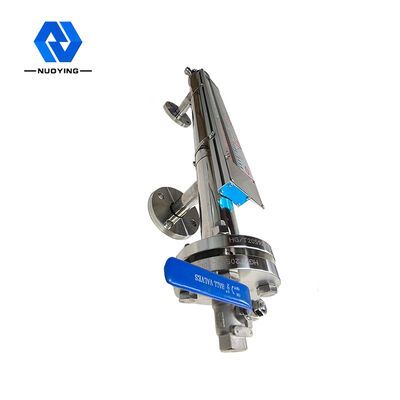

DN25 Indicador de nivel magnético de montaje lateral IP65 SS304 para la industria química del petróleo

DN25 Indicador de nivel magnético de montaje lateral IP65 SS304 para la industria química del petróleo

Nombre De La Marca:	NUOYING
Número De Modelo:	No hay más que NYUHZ-B
Cuota De Producción:	1 PCS
Precio:	$125 to $285/pcs
Condiciones De Pago:	T/T
Capacidad De Suministro:	1000 piezas por mes

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

Xi'an, Shaanxi, China

Certificación:

CE, SIL, ATEX

Calificación:

Industrial

Garantía:

12 meses

Soporte personalizado:

OEM, ODM

Nombre de la marca:

NUOYING

Aplicaciones:

Líquidos, polvos, partículas sólidas y medios corrosivos

Material de la jaula flotante:

SS304

Fuente de alimentación:

24VDC ((dos líneas, cuatro líneas), 220VAC

Flanges de conexión:

De acuerdo con DIN o ANSI B16.5

Temperatura del proceso:

60 (máximo) para el PVC, 50 (máximo) para el PP

Procesar presión:

e -0,1 a 4,0 MPa

Salida de señal:

4 ... 20MA/HART/RS485/MODBUS ...

Máx. Distancia entre el centro y el centro:

150 ~ 6000 mm

Detalles de empaquetado:

LOS 40*30*30CM

Capacidad de la fuente:

1000 piezas por mes

Descripción del Producto

Principio de funcionamiento de Indicador de Nivel Magnético con Aleta de 6m con Brida para Medición de Líquidos

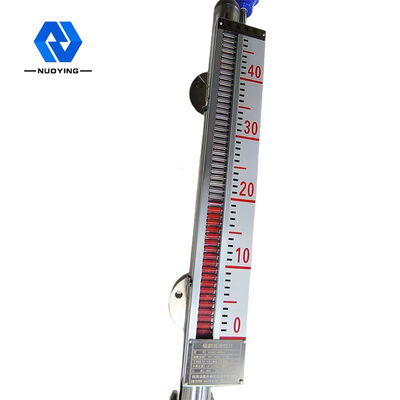

El indicador de nivel magnético con aleta se desarrolla basándose en el principio de flotabilidad (ley de Arquímedes) combinado con el acoplamiento magnético. Cuando el nivel del líquido en el recipiente medido sube y baja, el flotador en la tubería principal del indicador de nivel también sube y baja, y el acero magnético permanente dentro del flotador se transmite al indicador in situ (regla) a través del acoplamiento magnético, lo que impulsa la columna giratoria amarilla, negra (o roja y blanca) a rotar. Cuando el nivel del líquido sube, la columna giratoria cambia de blanco a rojo. Cuando el nivel del líquido baja, la columna giratoria cambia de rojo a blanco. La unión de rojo y blanco del indicador es la altura real del indicador de nivel del medio en el recipiente.

Característica de diseño de Indicador de Nivel Magnético con Aleta de 6m con Brida para Medición de Líquidos

◎ estructura simple, sólida y fiable, funcionamiento estable

◎ la escala de visualización in situ es clara, llamativa y fácil de leer

◎ puede medir e indicar el nivel de líquido con líquido contaminado corrosivo, inflamable, tóxico, a alta temperatura y agitado

◎ se pueden seleccionar múltiples formas de instalación y formas de conexión

◎ rango de presión de diseño: vacío total a 10MPa

◎ rango de temperatura de diseño: - 160 ~ + 450 ℃

◎ diseño profesional para presión y temperatura especiales

Parámetros técnicos de Indicador de Nivel Magnético con Aleta de 6m con Brida para Medición de Líquidos

Aplicación típica	Medición de nivel de líquido
modelo de producto	NYUHZ
Forma de instalación	Montaje lateral, montaje superior
Material del cuerpo	304,316
rango de medición	0~6m
Precisión de medición	±3mm,±5mm, ±10mm, ±20mm (seleccionable)
Densidad del medio	≥0.425g/cm³
Diferencia de densidad	≥0.1g/cm³
Viscosidad del medio	≤0.4Pa.S
Salida de control	220VAC,1A
Salida de transmisión	4...20mA(fuente de alimentación 24VDC)
Temperatura del proceso	-50~+350℃
Presión del proceso	-0.1~+16MPa
Conexión del proceso	brida (seleccionable)
relación de resolución	±1mm
niveles de protección	IP65,IP67,IP68(seleccionable)
Grado a prueba de explosiones	Exia II CT6 Ga,Exd II CT6 Gb(Ver certificado para detalles)

※Nota: El producto puede personalizarse según los requisitos específicos de los usuarios.
