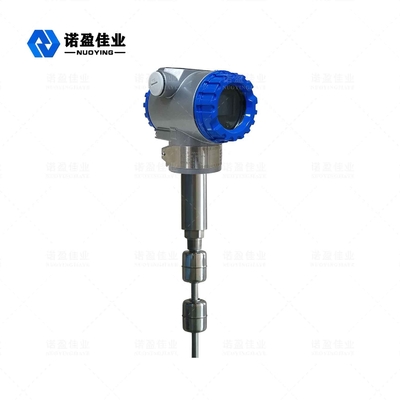

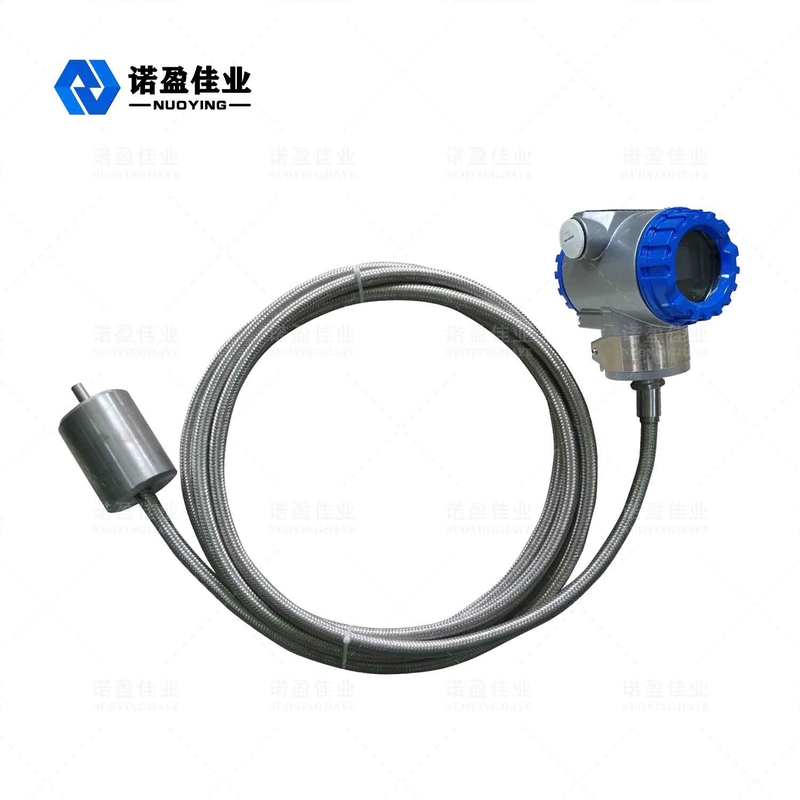

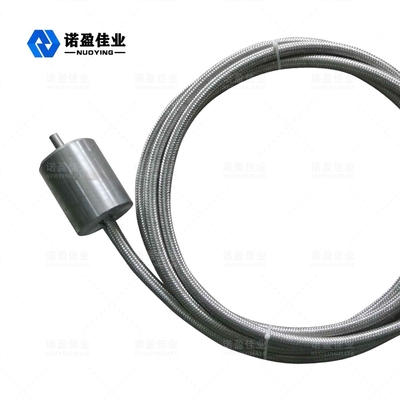

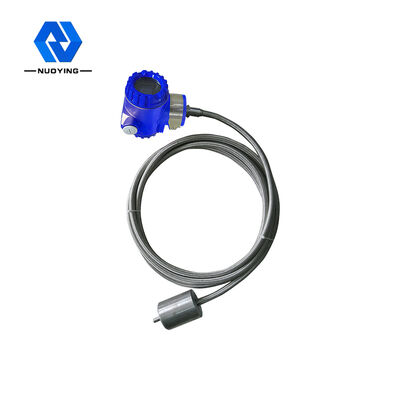

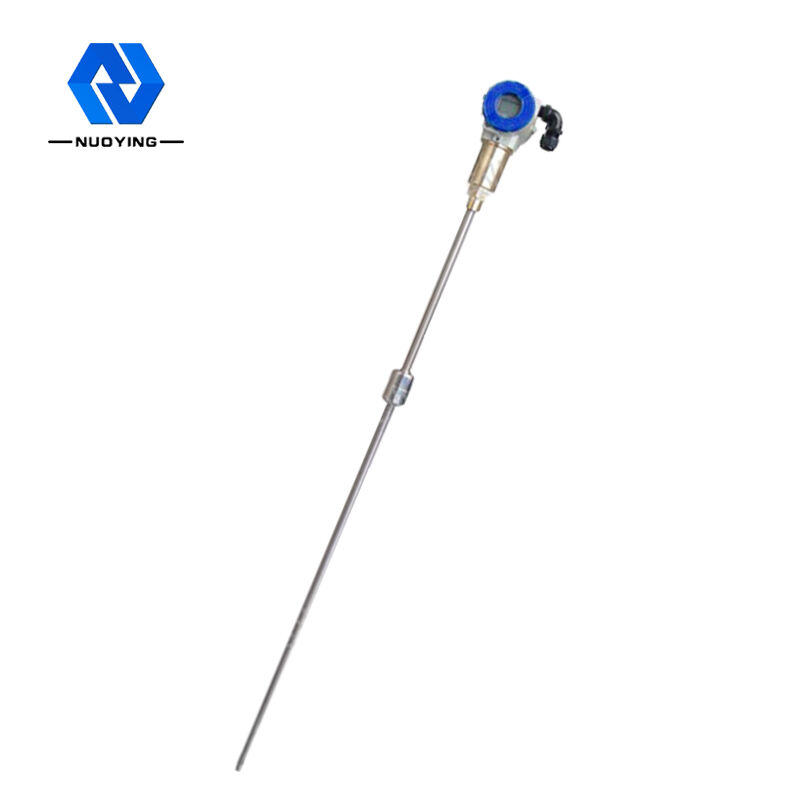

Venta caliente Sensor de nivel de agua líquida NYCZ500 Transmisor de nivel magnetostrictivo

Venta caliente Sensor de nivel de agua líquida NYCZ500 Transmisor de nivel magnetostrictivo

Nombre De La Marca:	NUOYING
Número De Modelo:	Los datos de los datos de los Estados miembros.
Cuota De Producción:	1 PCS
Precio:	$199to $1131/pcs
Condiciones De Pago:	T/T
Capacidad De Suministro:	1000 piezas por mes

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

Xi'an, Shaanxi, China

Certificación:

CE, SIL, ATEX

Grado:

Industriales

Garantización:

12 meses

Apoyo personalizado:

Producción de productos OEM, ODM

Nombre de la marca:

NUOYING

Aplicaciones:

Medida llana líquida

Exactitud de medición:

0.05%~0.1% fondo de escala

Fuente de alimentación:

24VDC ((dos líneas, cuatro líneas), 220VAC

Conexión de proceso:

Los elementos de la fijación de la fijación de la fijación de la fijación de la fijación de la fijac

Temperatura de proceso:

-40~+200℃

Presión de proceso:

-0,1 a 10,0 MPa

Salida de la señal:

4...20mA/HART/RS485/Modbus... ¿Qué es eso?

Rango de medición:

0-50 ~ 5000 mm (tipo de cable: 25 m)

Detalles de empaquetado:

LOS 40*30*30CM

Capacidad de la fuente:

1000 piezas por mes

Descripción del Producto

Venta caliente Sensor de nivel de agua líquida NYCZ500 Transmisor de nivel magnetostrictivo

No se puedeLos datos de los datos de los Estados miembros.Medidor de nivel de líquido magnetostrictivo Resumen general

Parámetros del producto

Aplicación típica	Medición del nivel del líquido
Material de las antenas	304, 316L (opcional)
Rango de medición	El tipo de cable: 25m
Fuente de alimentación	24VDC ((Dos líneas, cuatro líneas)
Temperatura media	-40 ~ + 200 °C
Presión del proceso	-0,1 a 2,0 MPa
Conexión del proceso	Los elementos de la fijación de la fijación de la fijación de la fijación de la fijación de la fijación de la fijación de la fijación
Salida de la señal	4...20mA/HART/RS485/Modbus... ¿Qué es eso?

Descripción de los productos

Principio de trabajo del medidor de nivel de líquido magnetostrictivo NYCZ500

El principio de funcionamiento del nivelímetro magnetostrictivo se muestra en la figura.un compartimiento electrónico y una bola flotante sin contacto en la varilla de mediciónLa varilla de medición está equipada con alambre magnetostrictivo (cable conductor de ondas) y la varilla está hecha de tubo de acero inoxidable no magnético, que protege muy bien el alambre conductor de ondas.Cuando el medidor de nivel magnetostrictivo funciona, el generador de pulsos en el compartimento electrónico envía un pulso de arranque.
El impulso de partida se transmite en el cable de guía de ondas, genera un campo magnético giratorio que avanza en la dirección del cable de guía de ondas.Esta onda mecánica se propaga en dos direcciones,la onda mecánica que llega al extremo de la varilla de medición es absorbida por el amortiguador,la onda mecánica que viaja de regreso a la dirección del contenedor electrónico es detectada por el mecanismo de captación de energía instalado en el contenedor electrónico y convertida en un pulso de corriente correspondiente, y el mecanismo de recogida de energía
Luego calcula la diferencia de tiempo entre los dos pulsos para medir con precisión la altura del nivel de líquido medido.

Características de diseño del medidor de nivel de líquido magnetostrictivo NYCZ500

1. aplicabilidad más amplia, una variedad de formas de sonda, una variedad de formas de conexión de proceso, una variedad de materiales de producción, puede ser diseño personalizado;
2Confiabilidad: dado que el medidor de nivel magnetostrictivo adopta el principio de guía de ondas, no hay piezas mecánicas móviles, por lo que no hay fricción ni desgaste.Todo el convertidor está en un tubo de acero inoxidable, y el medio de medición sin contacto, trabajo confiable del sensor, larga vida útil.
3Alta precisión: dado que el medidor de nivel magnetostrictivo funciona con pulso de guía de ondas, el desplazamiento medido se determina midiendo el tiempo del pulso inicial y el pulso final,Así que la precisión de medición es alta y la resolución es mejor que 0.01%FS, que es difícil de lograr con la precisión de otros sensores.
4Buena seguridad: el medidor de nivel magnetostrictivo tiene un alto rendimiento a prueba de explosión, intrínsecamente seguro, seguro de usar, especialmente adecuado para la medición de materiales químicos y líquidos inflamables.No es necesario abrir la tapa del tanque al medir, evitando la inseguridad de las mediciones manuales.
5El medidor de nivel magnetostrictivo es fácil de instalar y de mantener: el medidor de nivel magnetostrictivo se instala generalmente a través del orificio existente en la parte superior del tanque.especialmente adecuado para la instalación de tanques de almacenamiento subterráneos y tanques ya en funcionamiento, y no pueden afectar a la producción normal durante el proceso de instalación.

NYCZ500 Campo de aplicación del medidor de nivel de líquido magnetostrictivo

1- Medición y control del nivel del campo industrial
2. Medición y control del nivel del tanque
3Control del nivel de líquido en el proceso químico
4Control del nivel de líquido del tanque farmacéutico
5Control de los tanques de alimentos y bebidas
6Monitoreo del nivel del agua de las represas
7. Agua potable y tratamiento de aguas residuales
8- Medición y control de la interfaz aceite-agua
9Sistema de gestión de la medición de las gasolineras
10Otras medidas y controles del nivel de líquido...
