Fabricante original de 26G Sensor de nivel de radar sin contacto 4-20mA Tipo de lente Transmisores de nivel de radar resistentes al calor

Fabricante original de 26G Sensor de nivel de radar sin contacto 4-20mA Tipo de lente Transmisores de nivel de radar resistentes al calor

Nombre De La Marca:	NUOYING
Número De Modelo:	NYRD-TJ
Cuota De Producción:	1 pieza
Precio:	$268~$730/pc
Condiciones De Pago:	T/T
Capacidad De Suministro:	1000 piezas al mes

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

Xi'an, Shaanxi, China

Certificación:

CE, ATEX, SIL

Rango:

40m

Exactitud:

± 3 mm

Fuente de alimentación:

24VDC (dos líneas, cuatro líneas)

Señal de salida:

4...20mA/HART (dos/cuatro) /RS485/Modbus...

Temperatura del proceso:

-40 ~ + 120 °C, -40 ~ + 260 °C

Clase de protección:

IP67

Procesar presión:

-0.1 ~ 2.0MPA

Grado a prueba de explosiones:

Exia II CT6, Exd II CT6 y el resto de los productos

Material de la antena:

Se utilizará para la fabricación de los productos de la categoría N2O.

Tipo de antena:

antena de lente

Detalles de empaquetado:

Cartón, 40 cm × 30 cm × 30 cm

Capacidad de la fuente:

1000 piezas al mes

Descripción del Producto

Fabricante original del sensor de nivel de radar sin contacto de 26G 4-20mA tipo lente transmisores de nivel de radar resistentes al calor

Características de diseño del sensor de nivel de radar de 26 GHz

1. Fabricado con materiales extremadamente estables.
2. Adopta medición avanzada sin contacto.
3. Mide el nivel de medios líquidos y sólidos.
4. Puede medir todos los medios con una constante dieléctrica > 1.8.
5. El rango máximo de medición es de 40 m.
6. Adoptando un sistema de dos hilos y tecnología de fuente de alimentación en bucle, el voltaje de la fuente de alimentación y la señal de salida se transmiten a través de un cable de dos núcleos.
7. No afectado por ruido, vapor, polvo, vacío y otras condiciones de trabajo.
8. No afectado por cambios en la densidad, viscosidad y temperatura del medio.

Sensor de nivel de radar de 26 GHz Requisitos de instalación

El transmisor de nivel de radar se instala a 1/4 o 1/6 del diámetro del tanque. Nota: La distancia mínima a la pared del tanque debe ser > 200 mm. Figura 1: (①punto de referencia,②centro del contenedor o eje de simetría.
La superficie superior del tanque cónico se puede colocar en el medio de la parte superior del tanque para asegurar la medición del fondo del cono, como se muestra en la Figura 2.
Cuando hay un montón, la antena debe estar alineada perpendicular a la superficie. Si el plano del material no es plano, el ángulo de apilamiento debe ser grande para ajustar el ángulo de la bocina para que la bocina esté lo más cerca posible de la superficie del material, como se muestra en la Figura 3.
Requisitos de altura de toma: La antena debe insertarse en el tanque al menos 10 mm, como se muestra en la Figura 4.

Fabricante original de 26G Sensor de nivel de radar sin contacto 4-20mA Tipo de lente Transmisores de nivel de radar resistentes al calor 0

Parámetros técnicos del sensor de nivel de radar de 26 GHz

Modelo de producto	NYRD-TJ
Aplicación típica	Fácil de cristalizar, condensación de rocío, tóxico, corrosión fuerte, polvo fuerte, grado sanitario, etc.
Frecuencia	26 GHz
Precisión	±3mm
Rango	40m
Material de la antena	304L+PTFE, 316L+PTFE (opcional)
Tipo de antena	Antena de lente
Muestreo de eco	100 veces/s
Temperatura del proceso	-40~+120℃, -40~+260℃
Presión del proceso	-0.1~2.0MPa
Conexión de proceso	Brida, soporte (opcional)
Interfaz eléctrica	M20×1.5, ½" NPT
Salida de señal	4...20mA/HART (dos/cuatro) /RS485/Modbus...
Fuente de alimentación	24VDC (dos hilos, cuatro hilos)
Grado a prueba de explosiones	Exia II CT6, Exd Ⅱ CT6
Clase de protección	IP67

Nota: Los productos se pueden personalizar según los requisitos específicos de los usuarios.

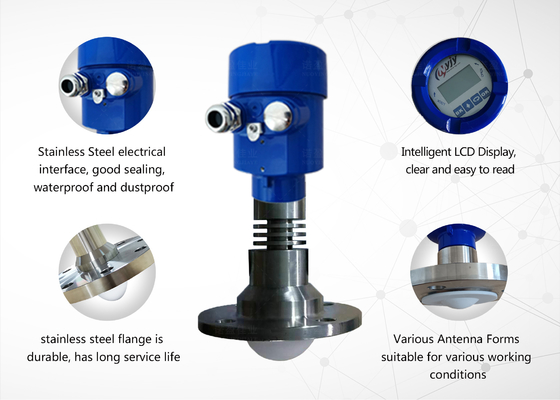

Relacionado con el sensor de nivel de radar de 26 GHz Imágenes

Fabricante original de 26G Sensor de nivel de radar sin contacto 4-20mA Tipo de lente Transmisores de nivel de radar resistentes al calor 2

Fabricante original de 26G Sensor de nivel de radar sin contacto 4-20mA Tipo de lente Transmisores de nivel de radar resistentes al calor 3
