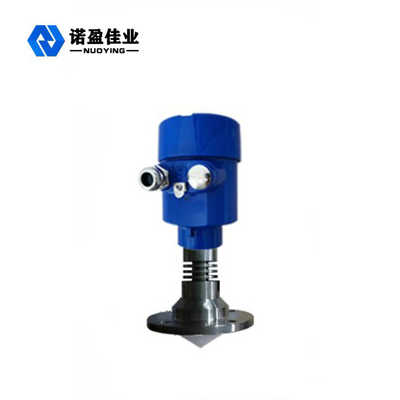

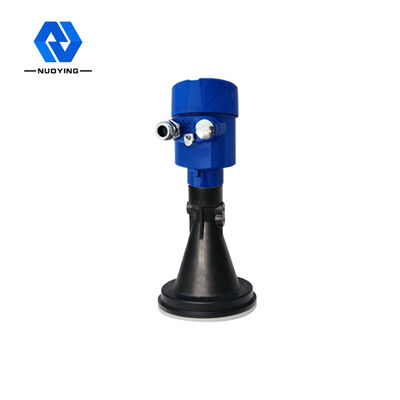

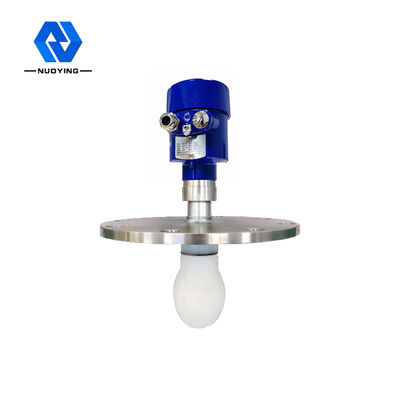

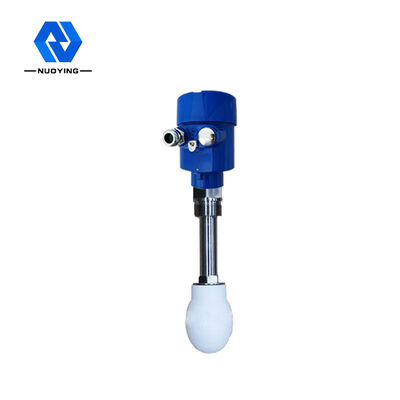

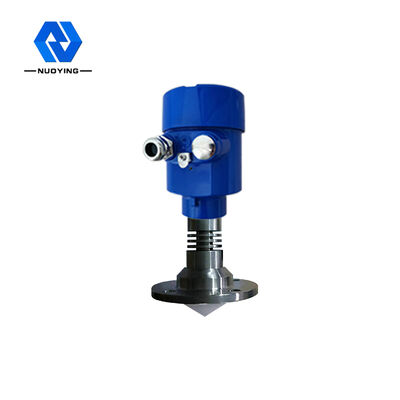

Fábrica china 4-20mA Sensor de nivel de líquido de radar resistente al calor 26G RS485 Medidor de nivel de radar de alta frecuencia OEM con IP67

Sensor de Nivel de Líquido Resistente al Calor Radar 4-20mA de Fábrica China RS485 Radar de Alta Frecuencia Medidor de Nivel OEM con IP67

Medidor de Nivel Radar de 26 GHzDescripción del Producto

El transmisor de nivel radar NYRD-TJ es un instrumento de medición de nivel radar de alta frecuencia de 26 GHz con una distancia máxima de medición de 40 metros.La antena de nivel radar emite un pulso de microondas extremadamente estrecho. El pulso viaja a través del espacio a la velocidad de la luz y se encuentra con la superficie del medio que se está midiendo. Parte de su energía se refleja y es recibida por la misma antena.

El intervalo de tiempo entre los pulsos emitidos y recibidos es proporcional a la distancia desde la antena hasta la superficie del medio medido. Debido a la velocidad de propagación extremadamente alta de las ondas electromagnéticas, el intervalo de tiempo entre los pulsos transmitidos y recibidos es muy pequeño (nivel de nanosegundos) y difícil de determinar. Los transmisores de nivel radar HF de 26G utilizan una tecnología especial de solución de correlación para identificar con precisión el intervalo de tiempo entre los pulsos transmitidos y recibidos, lo que calcula aún más la distancia desde la antena hasta la superficie del medio medido.

Medidor de Nivel Radar de 26 GHz Requisitos de Instalación

• El transmisor de nivel radar se instala a 1/4 o 1/6 del diámetro del tanque. Nota: La distancia mínima a la pared del tanque debe ser > 200 mm. Figura 1: (punto de referencia,centro o eje de simetría del contenedor.La superficie superior del tanque cónico se puede colocar en el centro de la parte superior del tanque para garantizar la medición del fondo del cono, como se muestra en la Figura 2.Cuando hay un montón, la antena debe estar alineada perpendicular a la superficie. Si el plano del material no es plano, el ángulo de apilamiento debe ser grande para ajustar el ángulo de la bocina para que la bocina esté lo más cerca posible de la superficie del material, como se muestra en la Figura 3.
• Requisitos de altura de toma: La antena debe insertarse en el tanque al menos 10 mm, como se muestra en la Figura 4.
• Medidor de Nivel Radar de 26 GHz Parámetros Técnicos
• Modelo de Producto

NYRD-TJ

Aplicación Típica
