| Nombre De La Marca: | NUOYING |
| Número De Modelo: | NYRD-TJ |
| Cuota De Producción: | 1 pieza |
| Precio: | $218~$700/pc |
| Condiciones De Pago: | T/T |
| Capacidad De Suministro: | 1000 piezas al mes |
Tipo de lente 26GHz Medidor de nivel de radar personalizado para escenarios sanitarios Medidores de nivel de líquido precisos de 40m con bajo precio
NYRD-TJMedidor de nivel del radar de 26 GHzDescripción del producto
El transmisor de nivel de radar NYRD-TJ es un instrumento de medición de nivel de radar de alta frecuencia de 26 GHz con una distancia máxima de medición de 40 metros.La antena de nivel de radar emite un pulso de microondas extremadamente estrecho, que viaja a través del espacio a la velocidad de la luz y se encuentra con la superficie del medio que se mide.Parte de su energía es reflejada y recibida por la misma antena.
El intervalo de tiempo entre los pulsos emitidos y recibidos es proporcional a la distancia entre la antena y la superficie del medio medido.Debido a la velocidad de propagación extremadamente alta de las ondas electromagnéticas, el intervalo de tiempo entre los pulsos transmitidos y recibidos es muy pequeño (nivel de nanosegundos) y difícil de determinar.Los transmisores de nivel de radar de 26G HF utilizan una tecnología especial de solución de correlación para identificar con precisión el intervalo de tiempo entre los pulsos transmitidos y recibidos, que calcula además la distancia entre la antena y la superficie del medio medido.
Características de diseño del medidor de nivel de radar NYRD-TJ de 26 GHz
1Fabricado con materiales extremadamente estables.
2Adopte medidas avanzadas sin contacto.
3. Medir el nivel de los medios líquidos y sólidos.
4Puede medir todos los medios con una constante dieléctrica> 1.8.
5El alcance máximo de medición es de 40 m.
Parámetros técnicos del medidor de nivel del radar NYRD-TJ de 26 GHz
| Modelo de producto | NYRD-TJ |
| Aplicación típica | Fácil de cristalizar, condensación de rocío, tóxico, fuerte corrosión, polvo fuerte, grado sanitario, etc. |
| Frecuencia | 26 GHz |
| Precisión | ± 3 mm |
| Rango de acción | 40 metros |
| Material de las antenas | Se utilizará para la fabricación de los productos de la categoría N2O. |
| Tipo de antena | Antena de la lente |
| Muestreo de eco | 100 veces/s |
| Temperatura del proceso | -40 ~ + 120 °C, -40 ~ + 260 °C |
| Presión del proceso | -0,1 a 2,0 MPa |
| Conexión del proceso | Las medidas de seguridad se aplicarán en el caso de los vehículos de las categorías M1 y M2. |
| Interfaz eléctrica | M20×1. 5, 1⁄2 " NPT |
| Salida de la señal | 4...20mA/HART (dos/cuatro) /RS485/Modbus... |
| Fuente de alimentación | 24VDC (dos líneas, cuatro líneas) |
| Calidad a prueba de explosiones | Exia II CT6, Exd II CT6 y el resto de los productos |
| Clase de protección | Protección IP67 |
Nota: Los productos pueden ser personalizados de acuerdo con los requisitos específicos de los usuarios.

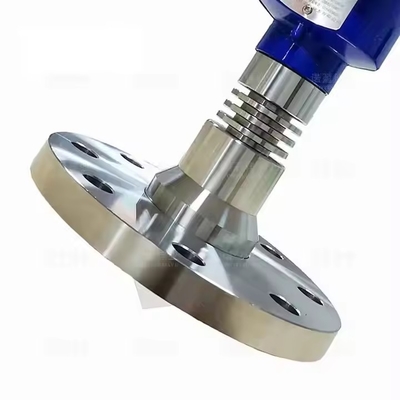

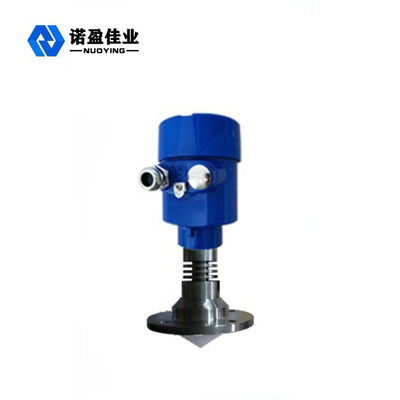

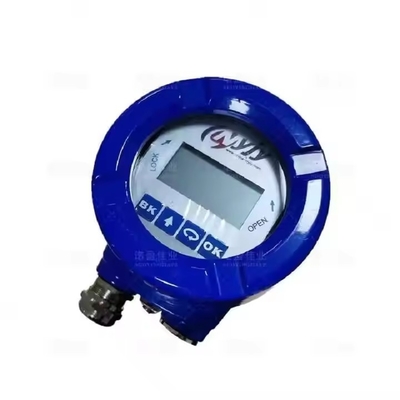

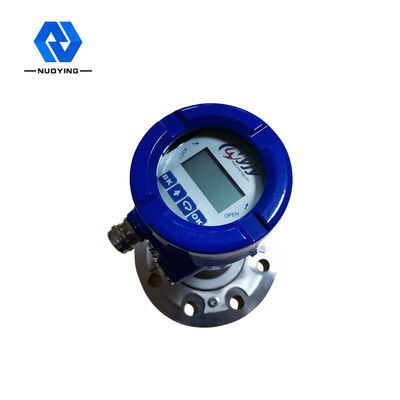

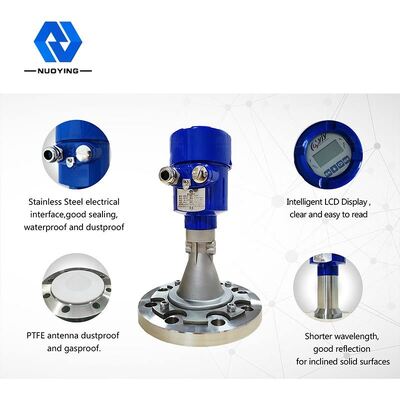

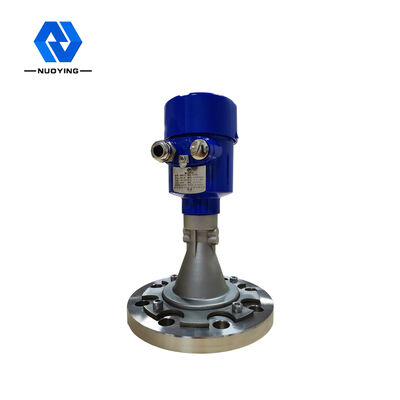

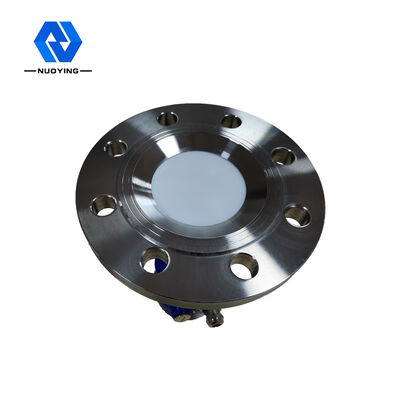

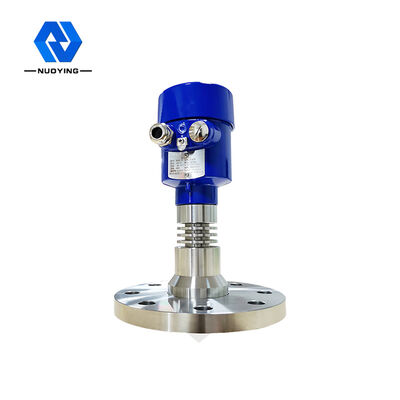

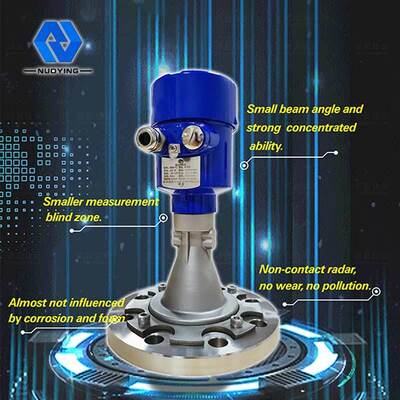

Relacionado con el medidor de nivel del radar NYRD-TJ de 26 GHz Imágenes
