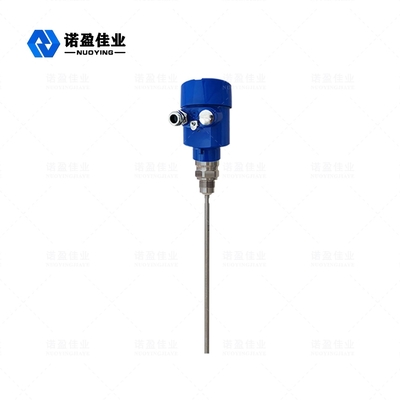

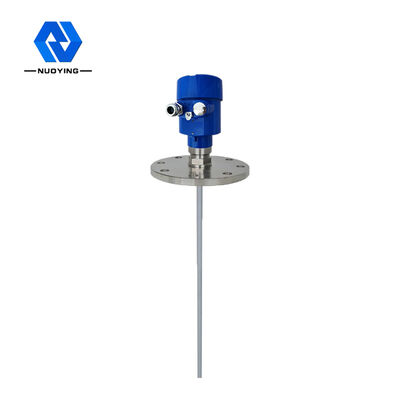

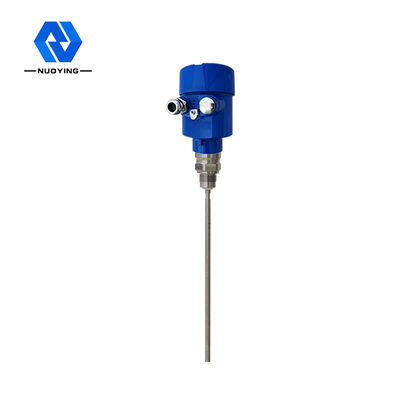

1.8GHz NYRD-702 Venta directa de fábrica Alta precisión de onda guiada de radar de nivel del transmisor con salida 4-20mA

1.8GHz NYRD-702 Venta directa de fábrica Alta precisión de onda guiada de radar de nivel del transmisor con salida 4-20mA

Nombre De La Marca:	NUOYING
Número De Modelo:	Los datos de las autoridades competentes deben estar disponibles.
Cuota De Producción:	1 PCS
Precio:	$350 to $319/pcs
Condiciones De Pago:	T/T
Capacidad De Suministro:	1000 piezas por mes

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

Xi'an, Shaanxi, China

Certificación:

CE, SIL, ATEX

Calificación:

Industrial

Garantía:

12 meses

Soporte personalizado:

OEM, ODM

Nombre de la marca:

NUOYING

Aplicación típica:

Dispositivo de detección de depósito de líquido

Precisión de medición:

0,05%-0,1%FS

Fuente de alimentación:

24Vcc

Conexión de proceso:

el hilo, la brida (opcional)

Temperatura media:

-40 ~ + 130 °C

Material:

inoxidable

Señal de salida:

4-20mA/0-5V/0-10V/RS485

Detalles de empaquetado:

60*30*30 cm

Capacidad de la fuente:

1000 piezas por mes

Descripción del Producto

1.8GHz NYRD-702 Venta Directa de Fábrica Transmisor de Nivel de Radar de Onda Guiada de Alta Precisión con Salida 4-20mA

Transmisor de Nivel de Radar NYRD-702Descripción General

Descripción del Producto

Principio de Funcionamiento del Transmisor de Nivel de Radar de Onda Guiada NYRD702

El pulso de microondas de alta frecuencia emitido por el radar de onda guiada viaja a lo largo del conjunto de detección (cable de acero o varilla de acero). Cuando se encuentra el medio medido, la constante dieléctrica cambia, provocando una reflexión, y parte de la energía del pulso se refleja de vuelta. El intervalo de tiempo entre el pulso emitido y el pulso reflejado es directamente proporcional a la distancia del medio medido.

Entrada: El radar de onda guiada es un instrumento de medición basado en el principio del tiempo de tránsito. La onda de radar opera a la velocidad de la luz, y el tiempo de operación se puede convertir en una señal de nivel a través de componentes electrónicos. La sonda envía pulsos de alta frecuencia y se propaga a lo largo de la sonda de cable o varilla. Cuando los pulsos encuentran la superficie del material, se reflejan y son recibidos por el receptor en el instrumento, y la señal de distancia se convierte en la señal de nivel.

La señal de pulso reflejada se transmite al circuito electrónico del instrumento a lo largo de la sonda de cable o varilla. El
microprocesador procesa la señal y reconoce el eco generado por el pulso de microondas en la superficie del material. La identificación correcta de la señal de eco se completa mediante el software de pulso. La distancia D desde la superficie del material es proporcional al tiempo de tránsito T del pulso: D=C×T/2 (donde C es la velocidad de la luz). Dado que la distancia E del tanque vacío se conoce, el nivel es: L=E-D

Salida:Al ingresar la altura del tanque vacío E (= punto cero), la altura del tanque lleno F = (escala completa) y algunos parámetros de aplicación para configurar, los parámetros de aplicación adaptarán automáticamente el instrumento al entorno de medición, lo que corresponde a una salida de 4-20mA.

Parámetros del Producto

Aplicación Típica	líquido, polvo, partículas sólidas
modelo de producto	NYRD-702
Material de la antena	Varilla/304/PTFE
rango de medición	6m
precisión	±1mm
Fuente de Alimentación	24VDC (dos hilos, cuatro hilos)
salida de señal	4...20mA/HART/RS485/Modbus..
Temperatura del medio	-40~+130 ℃, -40~+250 ℃
Presión de proceso	-0.1~4.0 MPa,

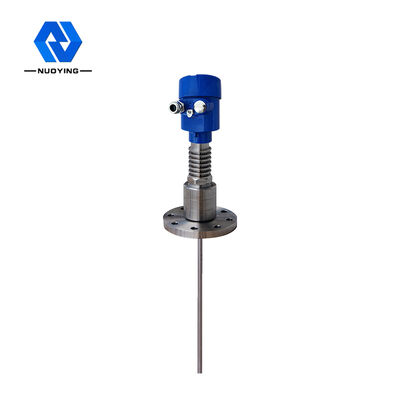

conexión de procedimiento	rosca, brida (opcional)

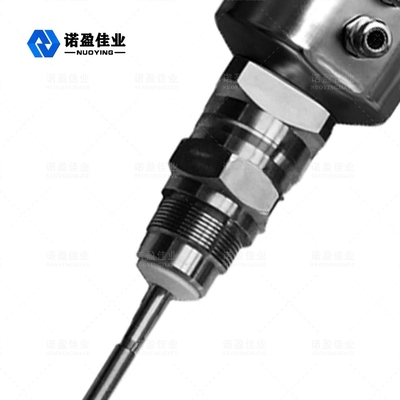

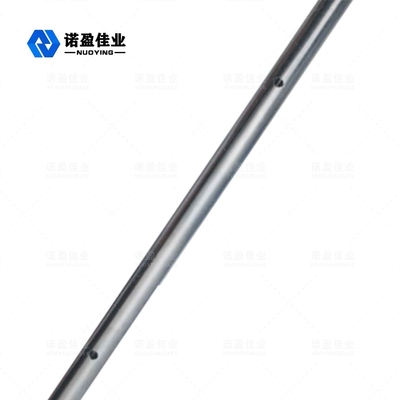

Imágenes de Detalles

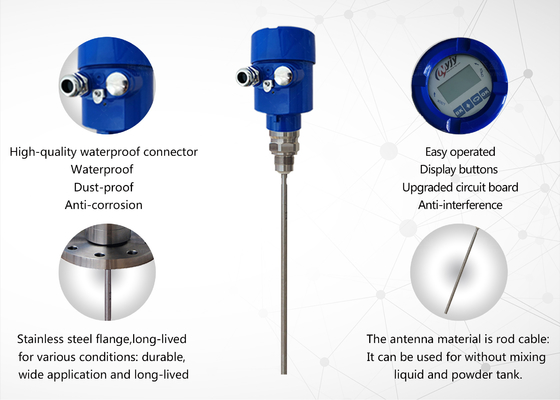

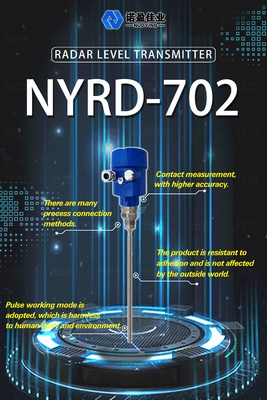

Característica del Producto

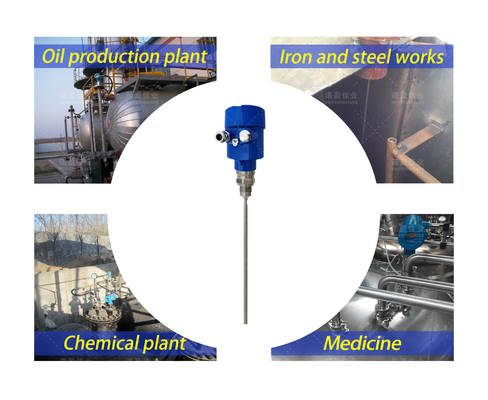

Varias aplicaciones

Clientes Cooperativos

Certificado del Producto

Preguntas Frecuentes
