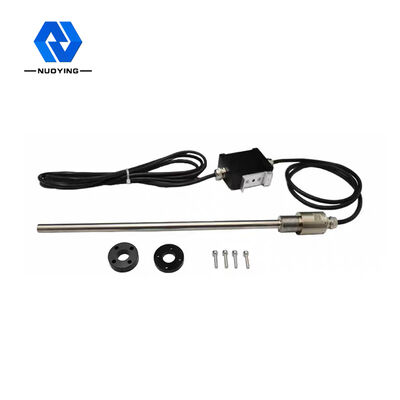

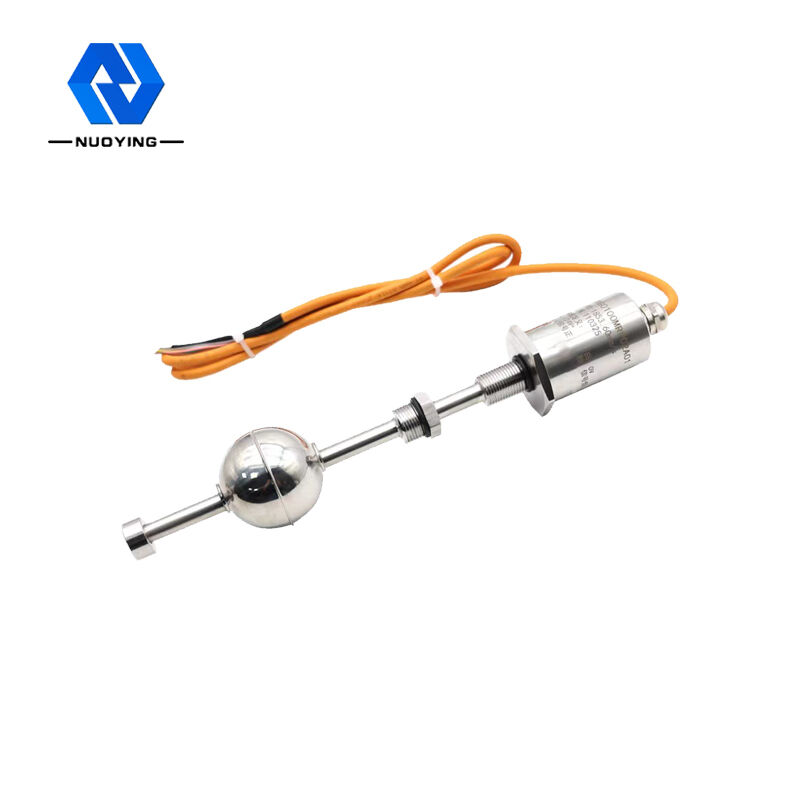

Medidor de nivel magnetostrictivo de alta precisión para tanque de aceite

Medidor de nivel magnetostrictivo de alta precisión para tanque de aceite

Nombre De La Marca:	NUOYINGJIAYE
Número De Modelo:	En el caso de las entidades financieras, el importe de la ayuda será el siguiente:
Cuota De Producción:	PC 1
Precio:	$116.739 to $388.575/pcs
Condiciones De Pago:	T/T
Capacidad De Suministro:	1000 piezas/por mes

Información detallada

Descripción del Producto

Información detallada

Lugar de origen:

Xi'an Shaanxi, China

Certificación:

Modelos de productos:

En el caso de las entidades financieras, el importe de la ayuda será el siguiente:

Aplicación típica:

Medición de nivel de líquido

Interfaz de presión de proceso:

-0,1 a 10,0 MPa

material flotante:

F4, PP, 304, PTFE (opcional)

Fuente de alimentación:

24VDC ((dos líneas, cuatro líneas), 220VAC

Salida de señal:

4 ... 20MA/HART/RS485/MODBUS ...

Temperatura del proceso:

-40~+200℃

Conexión de proceso:

Los elementos de la fijación de la fijación de la fijación de la fijación de la fijación de la fijac

Detalles de empaquetado:

Cartón, embalaje estándar de exportación

Capacidad de la fuente:

1000 piezas/por mes

Descripción del Producto

Nuoying NYCZ500Medidor de Nivel de Líquido Magnetoestrictivo Descripción General

Parámetros del Producto

Aplicación Típica	Medición de nivel de líquido
Material de la antena	304, 316L (opcional)
Rango de medición	0-50~5000mm (tipo cable: 25m)
Fuente de alimentación	24VDC (Dos hilos, cuatro hilos)
Temperatura del medio	-40~+200°C
Presión del proceso	-0.1~2.0MPa
Conexión de proceso	Rosca, Brida, Soporte (opcional)
Salida de señal	4...20mA/HART/RS485/Modbus...

Descripción del Producto

Principio de funcionamiento del medidor de nivel de líquido magnetoestrictivo NYCZ500

El principio de funcionamiento del medidor de nivel magnetoestrictivo se muestra en la figura. El producto consta principalmente de una varilla de medición, un compartimento electrónico y una bola flotante sin contacto en la varilla de medición. La varilla de medición está equipada con un cable magnetoestrictivo (cable de guía de onda), y la varilla está hecha de un tubo de acero inoxidable no magnético, que protege muy bien el cable de guía de onda. Cuando el medidor de nivel magnetoestrictivo funciona, el generador de pulsos en el compartimento electrónico envía un pulso de inicio. Cuando este
pulso de inicio se transmite en el cable de guía de onda, genera un campo magnético giratorio que avanza en la dirección del cable de guía de onda. Esta onda mecánica se propaga en dos direcciones, la onda mecánica que llega al final de la varilla de medición es absorbida por el amortiguador, la onda mecánica que viaja de regreso a la dirección del compartimento electrónico es detectada por el mecanismo de captación de energía instalado en el compartimento electrónico y convertida en un pulso de corriente correspondiente, y el mecanismo de captación de energía
calcula la diferencia de tiempo entre los dos pulsos para medir con precisión la altura del nivel de líquido medido.

Característica de diseño del medidor de nivel de líquido magnetoestrictivo NYCZ500

1. Mayor aplicabilidad, una variedad de formas de sonda, una variedad de formas de conexión de proceso, una variedad de materiales de producción, se puede diseñar a medida;
2. Fiabilidad: Dado que el medidor de nivel magnetoestrictivo adopta el principio de guía de onda, no hay partes móviles mecánicas, por lo que no hay fricción ni desgaste. Todo el convertidor está encerrado en un tubo de acero inoxidable, y el medio de medición es sin contacto, lo que garantiza un funcionamiento fiable del sensor y una larga vida útil.
3. Alta precisión: Dado que el medidor de nivel magnetoestrictivo funciona con pulsos de guía de onda, el desplazamiento medido se determina midiendo el tiempo del pulso de inicio y el pulso de finalización, por lo que la precisión de la medición es alta y la resolución es mejor que el 0.01%FS, lo que es difícil de lograr con otros sensores.
4. Buena seguridad: El medidor de nivel magnetoestrictivo tiene un alto rendimiento a prueba de explosiones, intrínsecamente seguro, seguro de usar, especialmente adecuado para la medición de materiales químicos y líquidos inflamables. No es necesario abrir la tapa del tanque al medir, lo que evita la inseguridad de la medición manual.
5. El medidor de nivel magnetoestrictivo es fácil de instalar y sencillo de mantener: El medidor de nivel magnetoestrictivo generalmente se instala a través del orificio existente en la parte superior del tanque, especialmente adecuado para la instalación de tanques de almacenamiento subterráneos y tanques ya en operación, y no puede afectar la producción normal durante el proceso de instalación.

Campo de aplicación del medidor de nivel de líquido magnetoestrictivo NYCZ500

1. Medición y control de nivel en el campo industrial
2. Medición y control de nivel de tanque
3. Control de nivel de líquido en procesos químicos
4. Control de nivel de líquido en tanques farmacéuticos
5. Control de tanques de alimentos y bebidas
6. Monitoreo del nivel de agua en presas
7. Tratamiento de agua potable y aguas residuales
8. Medición y control de la interfaz agua-aceite
9. Sistema de gestión de medición de gasolineras
10. Otras mediciones y controles de nivel de líquido...
