Datos del producto:
|
| Modelos de productos: | NYUHZ | Aplicación tipica: | Medición de nivel de líquido |
|---|---|---|---|
| Interfaz de presión de proceso: | -0.1～+16MPa | Fuente de alimentación: | 24 V CA, 1 A |
| Precisión de temperatura: | -50～+350℃ | Precisión de la medición: | ± 3 mm, ± 5 mm, ± 10 mm, ± 20 mm (opcional) |
| Densidad media: | ≧0.425g/cm3 | Rango de medición: | 0～6m |

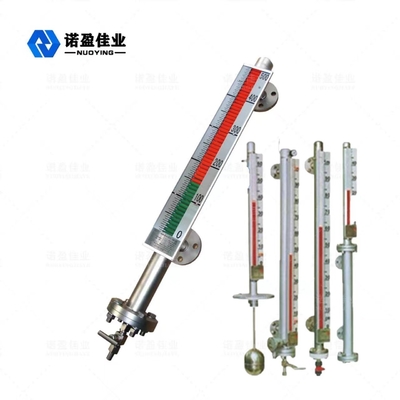

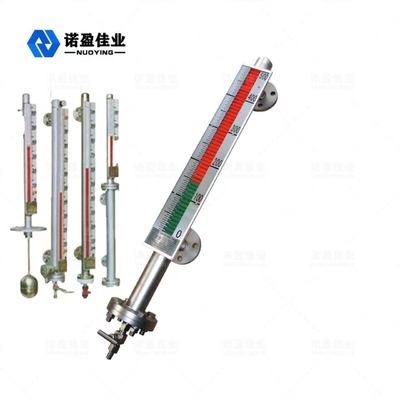

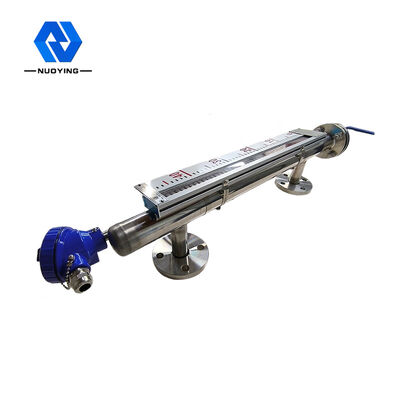

Medidor de nivel de aleta magnética a prueba de fugas de alto sellado NYUHZ
Solapa magnética NYUHZMedidor de nivelPrincipio de funcionamiento

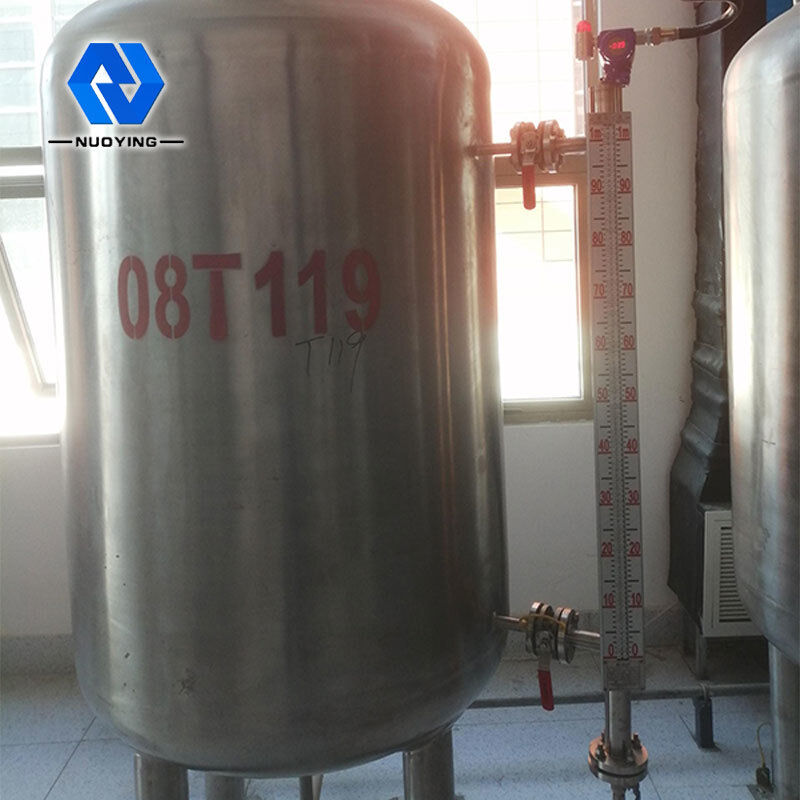

El medidor de nivel de aleta magnética se puede utilizar para la detección de nivel medio de varias torres, tanques, tanques, recipientes esféricos, calderas y otros equipos.El medidor de nivel de aleta magnética puede ser altamente sellado, a prueba de fugas y adecuado para ocasiones de alta temperatura, alta presión y resistencia a la corrosión.
El medidor de nivel de aleta magnética tiene una cavidad (llamada tubería de medición o tubería principal) para sostener la bola flotante, y la cavidad forma un conector con el contenedor a través de una brida u otros métodos de conexión adecuados.De acuerdo con el principio del conector, con el cambio del nivel de líquido en el recipiente, el nivel de líquido en la cavidad tiene la misma altura que el nivel de líquido en el recipiente, por lo que impulsa la bola flotante en la cavidad para moverse hacia arriba y hacia abajo, y sube y baja con la subida y bajada del nivel de líquido en el recipiente.En este momento, no podemos ver el nivel de líquido, por lo que se instala una pantalla de columna magnética fuera de la cámara.

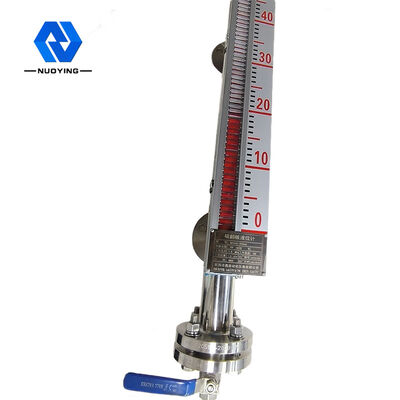

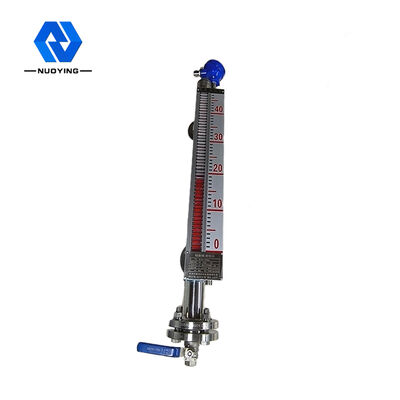

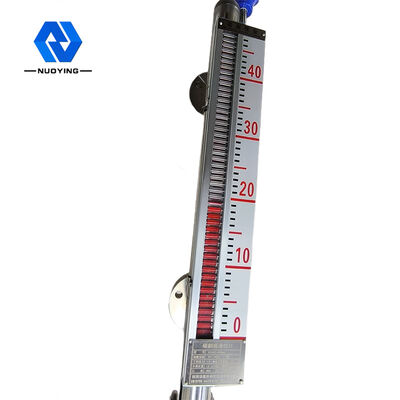

Se instala un acero magnético permanente en la unión del líquido sumergido y la parte flotante del flotador.Cuando el nivel de líquido en el recipiente medido sube y baja, el flotador magnético en el tubo del cuerpo del medidor de nivel también sube y baja.El acero magnético permanente en el flotador se transfiere al indicador de columna magnética a través del acoplamiento magnético, haciendo que la columna roja y blanca gire 180 °.Cuando el nivel de líquido sube, la columna cambia de blanco a rojo, y cuando el nivel de líquido baja, la columna cambia de rojo a blanco. La unión roja y blanca del indicador es la altura real del nivel de líquido dentro del recipiente, de modo que para lograr una indicación clara del nivel de líquido.
| Aplicaciones Típicas | Medición de nivel de líquido |
| Modelo del Producto | NYUHZ |
| Tipo de instalación | montaje lateral, montaje superior |
| Material del cuerpo principal | 304,316 |
| Rango de medición | 0～6m |
|
Precisión de la medición |
± 3 mm, ± 5 mm, ± 10 mm, ± 20 mm (opcional) |
| Densidad Media | ≧0.425g/cm3 |
| Diferencia de densidad | ≧0,1 g/cm3 |
| Viscosidad Media | ≦0.4Pa.S |
| Salida de control | 220 V CA, 1 A |
| Salida de transmisión | 4... 20mA (alimentación 24VDC) |
| Temperatura de proceso | -50~+350℃ |
| Presión de proceso | -0.1～+16MPa |
| Proceso de conexión | brida (opcional) |
| Resolución | ±1 mm |
|
Grado de protección |
IP65, IP67, IP68 (opcional) |
|
Grado a prueba de explosiones |
Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (ver certificado para más detalles)
|
Nota: ¡Los productos se pueden personalizar y diseñar de acuerdo con los requisitos específicos de los usuarios!
Solapa magnética NYUHZMedidor de nivelCaracteristicas de diseño
◎ Estructura simple, sólida y confiable, operación estable.
◎ La escala que se muestra en el sitio es clara y legible.
◎ Puede medir e indicar el nivel de líquido corrosivo, inflamable, tóxico, de alta temperatura y agitado.

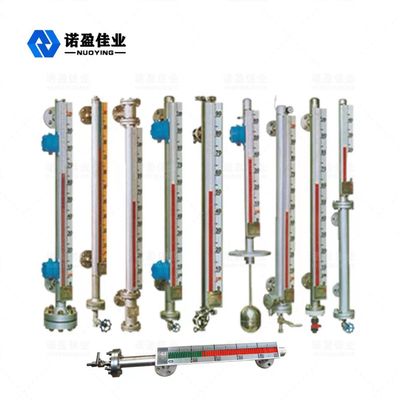

◎ Se pueden seleccionar múltiples formas de instalación y formas de conexión.
◎ El rango de presión de diseño es de vacío total a 10 MPa.
◎ Rango de temperatura de diseño - 160~+450 ℃.
◎ Se puede realizar un diseño profesional para presiones y temperaturas especiales.
