Datos del producto:
|
| Material de la antena: | 304, 316 | Aplicación tipica: | líquido, medida del interfaz |
|---|---|---|---|
| Interfaz de presión de proceso: | -0.1～10.0MPa | Precisión de temperatura: | -40~+200℃ |
| Modelos de productos: | NYCZ500 | salida de la señal: | 4… 20mA/HART/RS485/Modbus |
| Tipo de antena: | tipo de cable, tipo poste | Rango de medición: | 0-50~5000m m (tipo de cable: los 25m) |

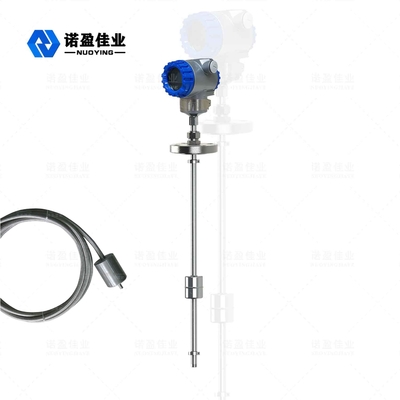

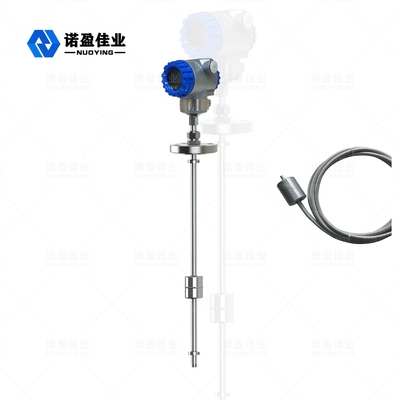

Medidor de nivel de líquido magnetoestrictivo de alta precisión y seguridad NYCZ500
Principio de funcionamiento del medidor de nivel de líquido magnetoestrictivo NYCZ500

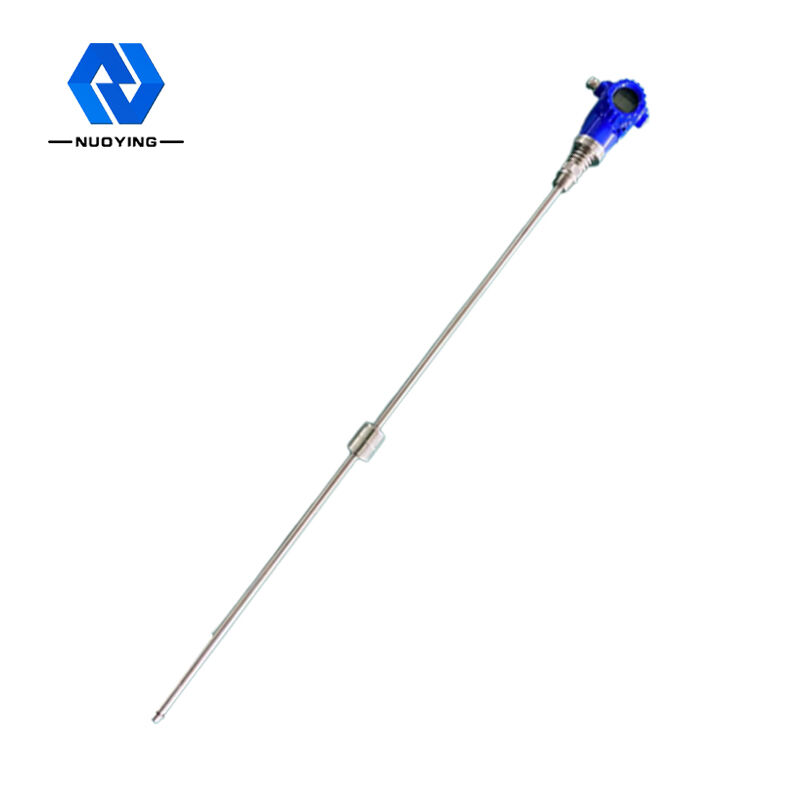

El principio de funcionamiento del medidor de nivel de líquido magnetostrictivo se muestra en la figura.El producto consiste principalmente en una varilla de medición, una cámara electrónica y una bola flotante sin contacto envuelta en la varilla de medición.El cable magnetoestrictivo (cable de guía de ondas) está instalado en la varilla de medición.La varilla de medición está hecha de un tubo de acero inoxidable no magnético, que protege muy bien el cable de la guía de ondas.
Cuando el medidor de nivel de líquido magnetoestrictivo está funcionando, el generador de pulsos en la cámara electrónica envía un pulso de arranque.Cuando este pulso inicial se transmite en el cable guía de ondas, genera un campo magnético giratorio que se mueve en la dirección del cable guía de ondas.Cuando este campo magnético se encuentra con el campo magnético permanente en la bola flotante, genera un efecto de estiramiento magnetoestrictivo, lo que hace que el cable de la guía de ondas se tuerza y genere una onda mecánica de velocidad constante.Esta onda mecánica se propaga en dos direcciones.La onda mecánica que llega al extremo de la varilla de medición es absorbida por el amortiguador.La onda mecánica transmitida de regreso a la cámara electrónica es detectada por el mecanismo de captación de energía instalado en la cámara electrónica y convertida en el pulso de corriente correspondiente.El mecanismo de captación de energía calcula la diferencia de tiempo entre los dos pulsos para medir con precisión la altura del nivel de líquido medido.
| Aplicación tipica | líquido, medición de interfase |
| Modelo del Producto | NYCZ500 |

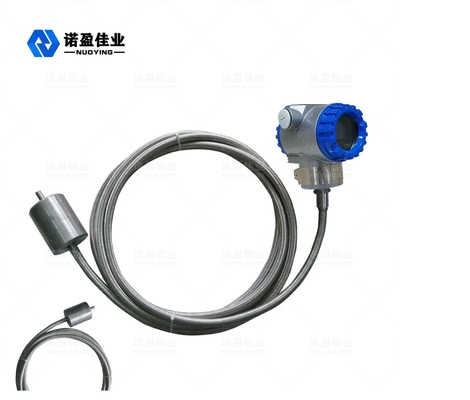

| Tipo de antena | tipo de cable, tipo poste |
| Material de la antena | 304,316 |
| Rango de medición | 0-50~5000mm (tipo de cable: 25m) |
| Precisión de la medición | ±0,5 mm |
| Fuente de alimentación | 24 V CC (dos hilos, cuatro hilos), 220 V CA |
| Salida de señal | 4...20mA/HART/RS485/Modbus... |
| Corriente de trabajo | 4...20mA |
| Características de carga | Cuando se emite la corriente característica de carga, la resistencia de carga máxima es de 600 Ω;Durante la salida de tensión, la resistencia de carga máxima es de 2 mA |
| Temperatura de proceso | -40～+200℃ |
| Tiempo de respuesta | 0,2 ~ 5ms |
| Presión de proceso | -0.1～10.0MPa |
| Proceso de conexión | rosca, soporte, brida (opcional) |
| Resolución | ±1 mm |
| Grado de protección | IP65, IP67, IP68 (opcional) |
|
A prueba de explosiones Calificación |
Exia II CT6 Ga, Exd II CT6 Gb (ver certificado para más detalles) |
Nota: ¡Los productos se pueden personalizar y diseñar de acuerdo con los requisitos específicos de los usuarios!
Medidor de nivel de líquido magnetoestrictivo NYCZ500Caracteristicas de diseño
◎ Aplicabilidad más amplia, con múltiples formas de sonda, múltiples formas de conexión de proceso y múltiples materiales de producción, que se pueden personalizar;
◎ Gran fiabilidad: dado que el medidor de nivel de líquido magnetoestrictivo adopta el principio de guía de ondas, no hay piezas mecánicas móviles, por lo que no hay fricción ni desgaste.Todo el convertidor está encerrado en un tubo de acero inoxidable, que no está en contacto con el medio de medición.El sensor funciona de forma fiable y tiene una larga vida útil.
◎ Alta precisión: debido a que el medidor de nivel de líquido magnetoestrictivo funciona con un pulso de guía de ondas, el desplazamiento medido se determina midiendo el tiempo del pulso inicial y el pulso final durante el trabajo, por lo que la precisión de la medición es alta y la resolución es mejor que 0.01% FS, que es una precisión que es difícil de lograr con otros sensores.
◎ Buena seguridad: el medidor de nivel de líquido magnetoestrictivo tiene un alto rendimiento a prueba de explosiones, es intrínsecamente seguro y seguro de usar, y es especialmente adecuado para la medición de materias primas químicas y líquidos inflamables.No es necesario abrir la tapa del tanque durante la medición para evitar la inseguridad de la medición manual.
◎El medidor de nivel de líquido magnetoestrictivo es fácil de instalar y mantener: el medidor de nivel de líquido magnetoestrictivo generalmente se instala a través del orificio de la tubería existente en la parte superior del tanque, especialmente adecuado para la instalación de tanques de almacenamiento subterráneos y tanques de almacenamiento que se han puesto en funcionamiento y pueden no afectará la producción normal durante el proceso de instalación.
