Datos del producto:
|
| Aplicación tipica: | líquido levemente corrosivo | Modelos de productos: | NYRD701 |
|---|---|---|---|
| Tipo de la antena: | Tipo de cable | Material de la antena: | PTFE, 304, 316 |
| Rango de medición: | los 0~30m | Precisión de la medición: | 0,05%~0,1% fondo de escala |
| salida de la señal: | 4… 20mA/HART/RS485/Modbus | Interfaz eléctrico: | M20 × 1.5, ½ "NPT |

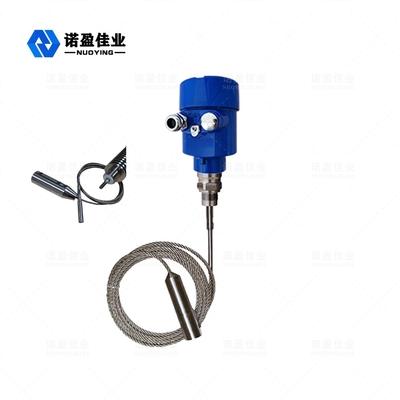

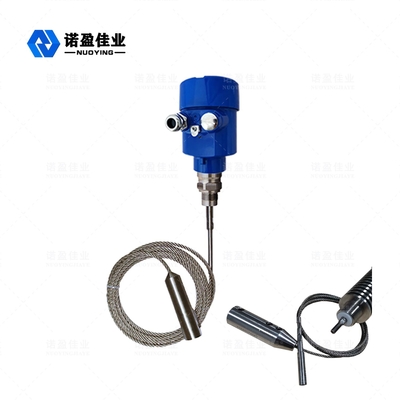

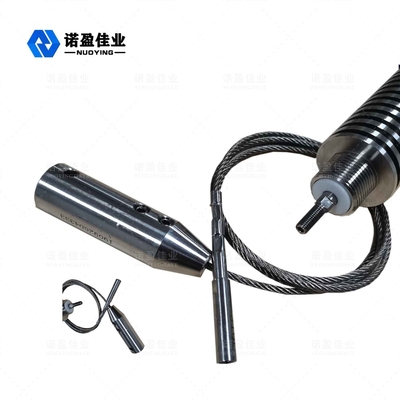

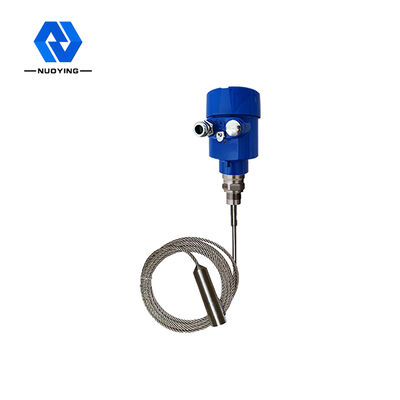

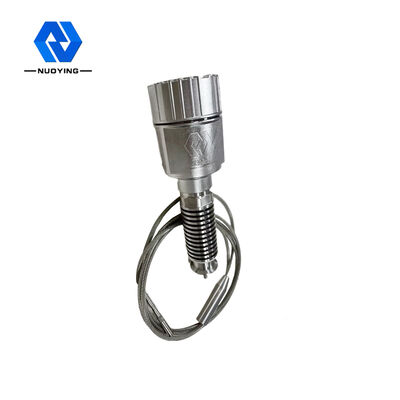

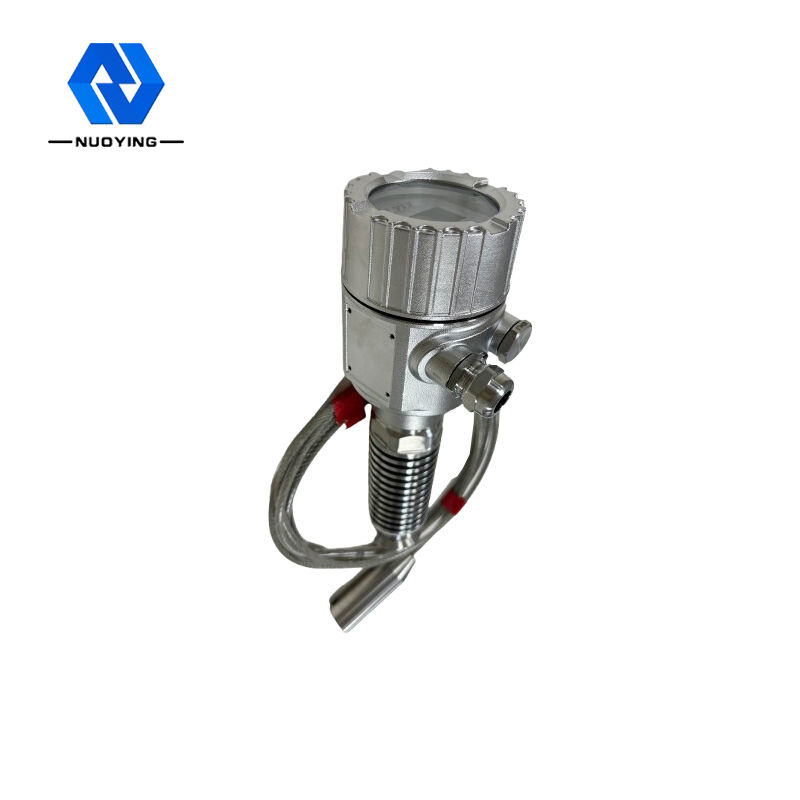

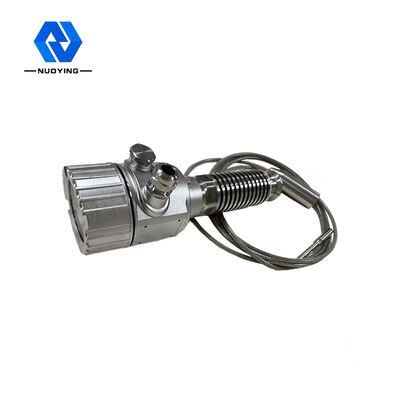

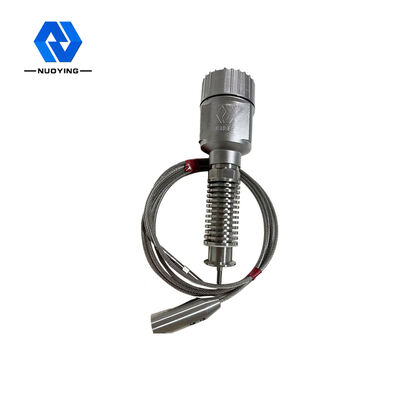

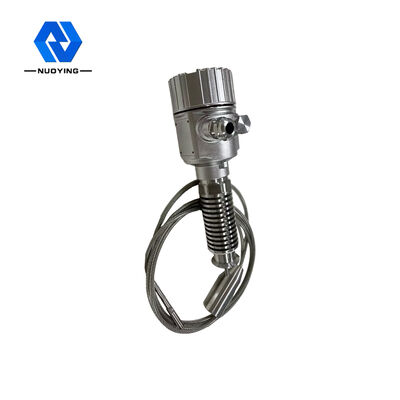

Medidor de nivel de radar de onda guiada por antena de cable NYRD701 1.8G
NYRD701 1.8GPrincipio de funcionamiento del medidor de nivel de radar de onda guiada
El pulso de microondas de alta frecuencia enviado por el radar de onda guiada se propaga a lo largo del componente de detección (cable de acero o barra de acero).Al encontrarse con el medio medido, un cambio repentino en la constante dieléctrica provoca la reflexión y parte de la energía del pulso se refleja de vuelta.El intervalo de tiempo entre el pulso transmitido y el pulso reflejado es proporcional a la distancia del medio medido.
|
Aplicación tipica |
Líquido ligeramente corrosivo |
| Modelos de productos | NYRD701 |
| Tipo de antena | Tipo de cable |
| Material de la antena | PTFE, 304, 316 |
| Muestreo de eco | 55 veces/segundo |
| Rango de medición | 0~30m |
| Precisión de la medición | 0,05% ~ 0,1% G.S |
| Fuente de alimentación | 24 V CC (dos hilos, cuatro hilos), 220 V CA |
| Salida de señal | 4...20mA/HART/RS485/Modbus... |
| Temperatura de proceso | - 40~+130 ℃ |
| Presión de proceso | - 0.1~2.0MPa |
| Proceso de conexión | rosca, soporte, brida, abrazadera (opcional) |
| Interfaz eléctrica | M20 × 1.5, ½ "NPT |
| Grado de protección | IP65, IP67, IP68 (opcional) |
| Grado a prueba de explosiones | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (ver certificado para más detalles) |
Nota: ¡Los productos se pueden personalizar y diseñar de acuerdo con los requisitos específicos de los usuarios!
NYRD701 1.8GCaracterísticas de diseño del medidor de nivel de radar de onda guiada
◎ El medidor de nivel de material de radar de onda guiada adopta tecnología avanzada de procesamiento de microondas y tecnología única de procesamiento de eco Echo Discovery.Con la medición por contacto, la precisión de la medición es alta y la medición es más precisa.Al mismo tiempo, el radar de onda guiada resiste la adhesión y no se ve afectado por el entorno externo, como la temperatura media y la adhesión.
◎ Varios modos de conexión de proceso y tipos de componentes de detección hacen que el medidor de nivel de radar de onda guiada de la serie 70X sea adecuado para diversas aplicaciones y condiciones de trabajo complejas.Tales como medios de alta temperatura, alta presión y baja constante dieléctrica.
◎ Adopta el modo de trabajo por pulsos, con una potencia de emisión extremadamente baja, y se puede instalar en varios contenedores metálicos y no metálicos, sin dañar el cuerpo humano ni el medio ambiente.
