Datos del producto:
|
| Solicitud: | Líquido/Gas/Vapor | Ningún producto.: | NY3051 |
|---|---|---|---|
| Rango de medición: | 0,006 MPa, 0,04 MPa, 0,25 MPa, 1,0 MPa, 2,5 MPa | Líquido de relleno: | Aceite de silicona, aceite inerte (opcional) |
| Material del diafragma: | 316L, aleación Ha C (se puede personalizar) | Grado de precisión: | Clase 0,025, clase 0,075, clase 0,1, clase 0,2 |
| Fuente de alimentación: | 24 VCC |
Descripción Pantalla LCD Transmisor de presión diferencial de doble brida Transmisor de nivel de líquido con brida
El transmisor de presión diferencial de capacitancia puede medir el nivel de líquidos y la densidad de tipos de contenedores con precisión.El transmisor se monta en el contenedor con brida de tubería.Sea propicio para medir medios de alta temperatura, alta viscosidad y fáciles de hundir o corrosivos fuertes.El subconjunto del diafragma tiene tipos planos y enchufables. Tamaño de brida: 3 pulgadas y 4 pulgadas;grado de presión: 50Ib y 300Ib.La membrana puede seleccionar acero inoxidable 316, Hastelloy o tantalio según el medio de medida

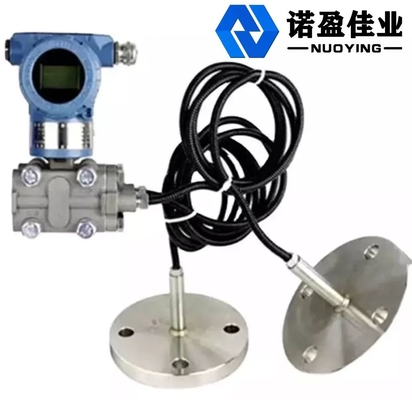

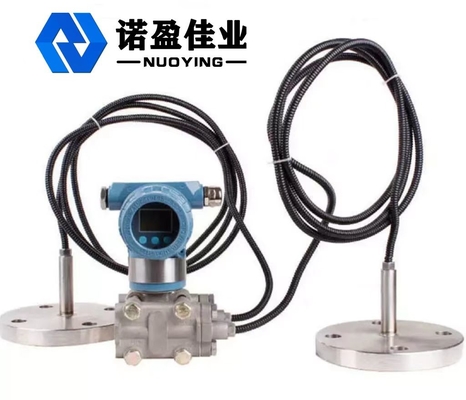

Imágenes detalladas Pantalla LCD Doble brida Transmisor de presión diferencial Brida Transmisor de nivel de líquido
Especificación Pantalla LCD Doble brida Transmisor de presión diferencial Brida Transmisor de nivel de líquido
|
Código de rango |
Rango |
Rango de medición |
|
| mín. | máx. | ||
| 4 | 0.374KPa | 37.4KPa | -37.4~37.4KPa |
| 5 | 1.868KPa | 186.8KPa | -186.8~186.8KPa |
| 6 | 6.9KPa | 690KPa | -690~690KPa |
|
Producción |
Salida analógica: dos hilos 4-20mADC |
| Salida digital: dos hilos 4-20mADC y superposición de señal digital variable de acuerdo con HART | |
| Fuente de alimentación | tensión de alimentación 12,5-45 VCC |
| Límite de carga |
Resistencia de carga máxima Rmax en bucle determinada por el voltaje de suministro, vea el dibujo a continuación.CIERVO El PROTOCOLO requiere que la resistencia de carga no sea inferior a 250 Ω, no superior a 600 Ω |
| Distancia de comunicación | máx.1,5 km, la comunicación multidireccional puede conectar 15 transmisores inteligentes Máx. |
| Monitor | 4 pantallas digitales, pantalla LCD de 5 dígitos, tipo puntero. |
| A prueba de explosiones | ExiaIICT5;tipo de supresión de explosiones |
| Compensación cero | Puede transferirse positivamente o negativamente, pero no puede sobrepasar el valor máximo |
| La temperatura | temperatura ambiente -40-85℃(Cuando elija LCD: -20-70℃) |
| Temperatura media | -40~104℃ |
|
Presión estática y un solo lado sobrepresion |
3,45 KPa (presión absoluta)~31.2MPa(presión manométrica) |
| Humedad relativa | 5~98 % de humedad relativa |
| tiempo de ejecución | menos de 5 seg. |
| Cambio de capacidad | Menos de 0,16 cm3 |
| Ajuste húmedo | 0.20~25 segundos |
| Mal funcionamiento alarmante | Si ocurre un mal funcionamiento, la función de diagnóstico del automatismo emitirá 3.9 o 21.0mA |
| Protección de configuración | Para evitar que los datos se modifiquen al azar, puede utilizar software o proteger el interruptor para bloquear los datos de registro |
Características Pantalla LCD Doble brida Transmisor de presión diferencial Brida Transmisor de nivel de líquido
Materiales de diafragma opcionales diferentes materiales ácidos
Súper rendimiento, se usa para medir presión, presión diferencial y nivel. Precisión: ±0.075%~±0.1%FS/±0.2%FS
Estabilidad:≤0,2%
Estándar 4~20mA, interfaz de comunicación RS-485 Admite la actualización de la técnica básica de control de escena
Poco efecto de temperatura Poco efecto estático
La sobrecarga puede alcanzar 2 veces
Aplicaciones Pantalla LCD Transmisor de presión diferencial de doble brida Transmisor de nivel de líquido con brida
Compatible con 316LSS, líquidos no corrosivos.
Industria naviera y aeronáutica.
Sistema de control neumático y de presión hidráulica
Aplicar en la industria del petróleo, industria química, energía eléctrica, metalurgia, control de procesos de hidrología, etc.
