Datos del producto:
|
Aplicaciones Típicas: | Líquido, líquido corrosivo | Salida de señal:: | 4~20mADC/HART/RS485 |
---|---|---|---|
Temperatura ambiente: | -40 °C del 〜 85 | Temperatura de proceso: | -10 ~+70 °C |
Proceso de conexión: | montaje de brida roscada (opcional) | Fuente de alimentación: | 24 V CC (± 5 %) |
Capacidad de carga: | < (U-15) / 0.02A | Material del diafragma: | 316L, diafragma cerámico (opcional) Material de la caja: aluminio, acero inoxidable (opcional) |
NH93420 Tipo de entrada Transductores de presión de nivel de agua Diafragma de cerámica HART

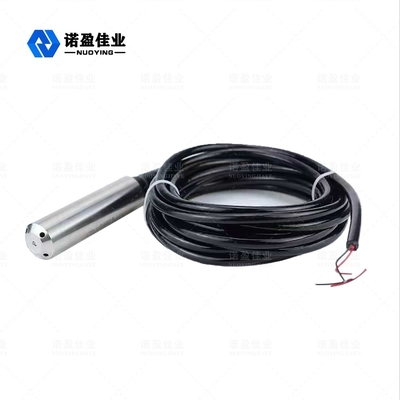

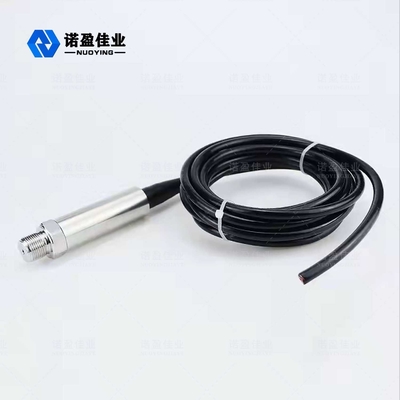

Transmisor de sensor de presión del transmisor de nivel de líquido NH93420
El transmisor de nivel de líquido de la serie NH93420 es la extensión y el desarrollo de la tecnología de transmisores de presión, de acuerdo con el principio de relación lineal entre la presión generada por la diferente gravedad específica del líquido a diferentes alturas, para lograr una medición y transmisión precisas del volumen de agua, aceite y pasta. altura del líquido, peso.
Transmisor de nivel de líquido NH93420Parámetro técnico
Aplicaciones Típicas | Líquido, líquido corrosivo | ||||||||||
Rango de medicion |
|
||||||||||
Salida de señal: | 4~20mADC/HART/RS485 | ||||||||||
Temperatura ambiente | -40 〜85 °C | ||||||||||
Temperatura de proceso | -10 ~+70 °C | ||||||||||
Proceso de conexión | montaje de brida roscada (opcional) | ||||||||||
Fuente de alimentación | 24 V CC (± 5 %) | ||||||||||
Capacidad de carga | < (U-15) / 0.02A | ||||||||||
Material del diafragma | 316L, diafragma cerámico (opcional) Material de la caja: aluminio, acero inoxidable (opcional) | ||||||||||
Estabilidad | ±0,05%FS/año;±0,1 %FS/ año | ||||||||||
visualización de campo | LCD (opcional) | ||||||||||
Nivel de protección | IP67 | ||||||||||
Clase de explosión | Exia II CT5 Exd IIBT5 (opcional) |
※ Nota:Productospuede serpersonalizado de acuerdohaciarequisitos específicosdeusuarios!
Transmisor de nivel de líquido NH93420 Operando Principio
El transmisor de nivel de líquido consta de un cable guía de gas especial integrado en una manguera capilar, una junta de compresión y una sonda.La sonda del indicador de nivel está construida con un núcleo de acero inoxidable con un diafragma en la parte inferior y una carcasa de plástico con orificios.La medición del nivel de líquido es en realidad la diferencia entre la presión hidrostática en el cabezal de la sonda y la presión atmosférica real, y luego el sensor cerámico (conectado a la película de acero inoxidable) y el componente electrónico convierten la diferencia de presión en una señal de salida de 4〜20mA .
Cuando el transmisor de nivel de líquido hidrostático se coloca en una cierta profundidad del líquido medido, la fórmula de presión del sensor es la siguiente: PA = p・g・h+Po para obtener la fórmula de nivel de líquido: h = PA- Po/ p *gramo.
Al mismo tiempo, la presión del líquido se introduce en la cámara de presión positiva del sensor a través del acero inoxidable de conducción de gas, y luego la presión atmosférica en la superficie del líquido se conecta a la cámara de presión negativa del sensor, para contrarrestar el Po, en la parte posterior del sensor y haga la presión medida del sensor PA-Po= p・g・h.
Si la densidad del líquido es uniforme, la diferencia de presión estática es proporcional a la altura del nivel del líquido.

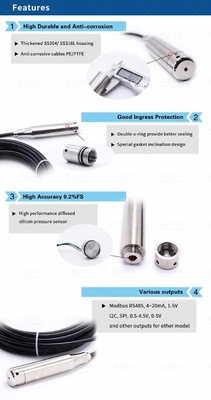

Transmisor de nivel de líquido NH93420 Caracteristicas de diseño
