Datos del producto:
|
| Modelo del Producto: | NYRD809 | Tipo de la antena: | tipo del cuerno |
|---|---|---|---|
| Material de la antena: | 304 | Aplicación tipica: | Varios sólidos |
| Rango de medición: | 0-30m | Precisión de la medición: | 0,05%~0,1% fondo de escala |
| Temperatura de proceso: | - 40~+1200 ℃ | Presión de proceso: | -0.1~2.0MPa |

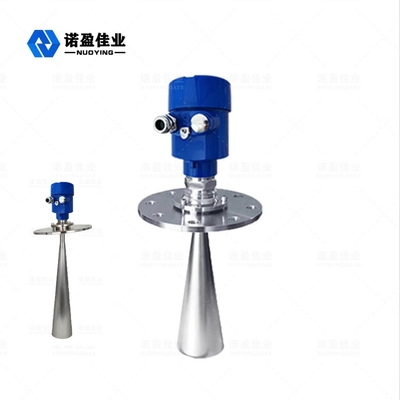

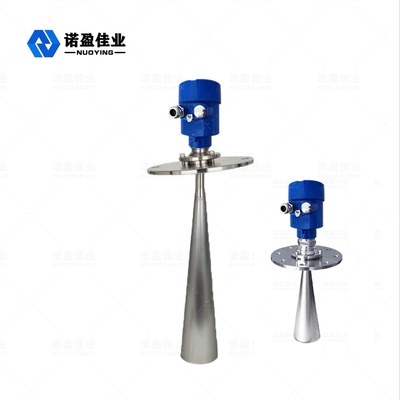

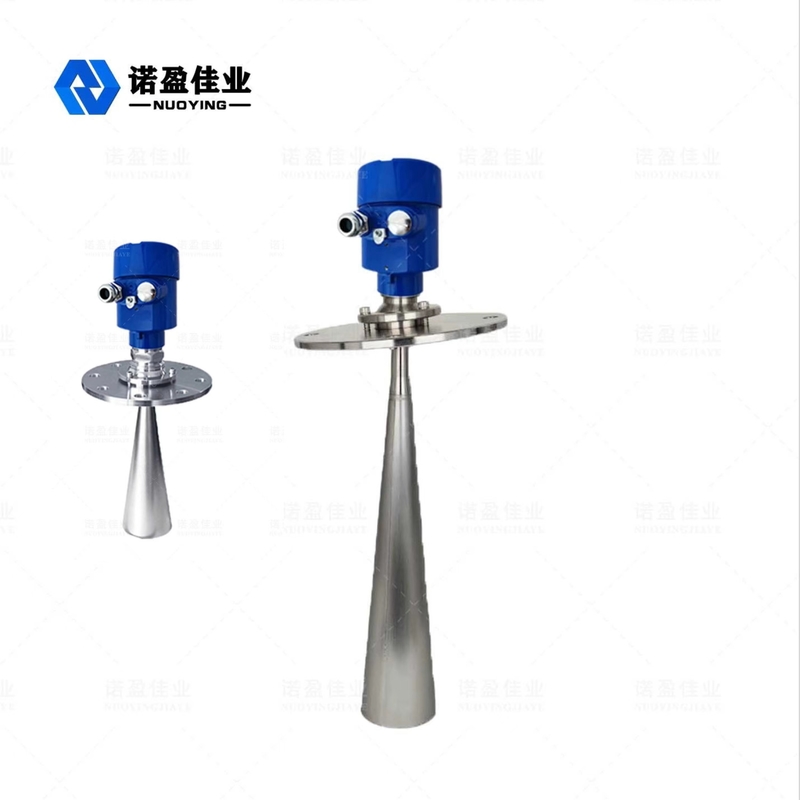

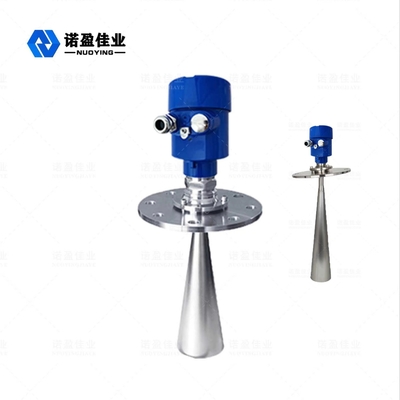

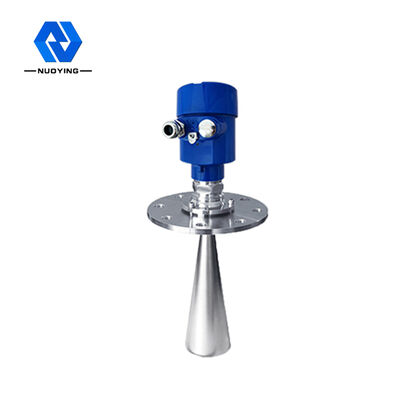

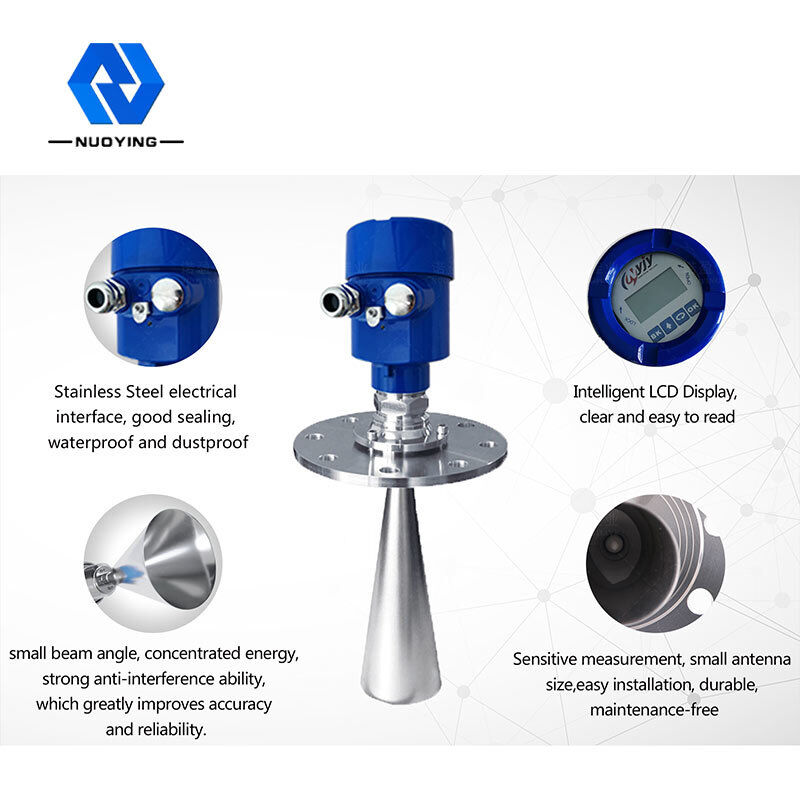

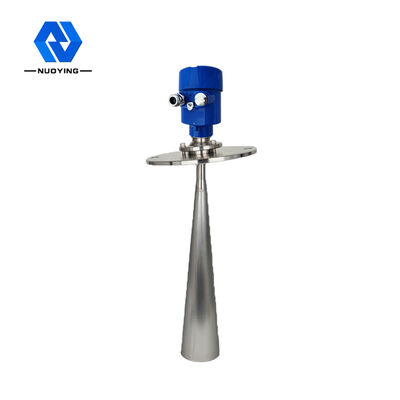

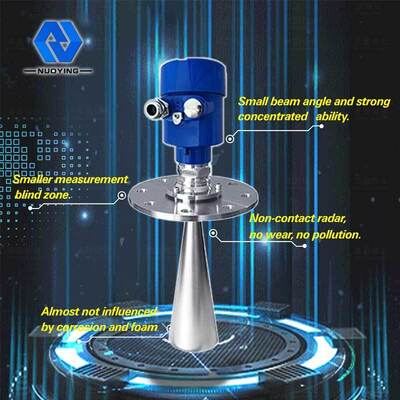

Medidor de nivel de radar 26G NYRD809 Zona ciega pequeña de alta frecuencia
Principio de funcionamiento del medidor de nivel de radar 26G
La antena de nivel de radar transmite pulsos de microondas estrechos, que se transmiten hacia abajo a través de la antena.Cuando la onda del pulso toca la superficie del medio medido, se refleja y es recibida nuevamente por el sistema de antena.La señal se transmite a la parte del circuito electrónico y se convierte automáticamente en una señal de nivel (debido a que la velocidad de propagación del pulso es extremadamente rápida, el tiempo que tarda la onda electromagnética en alcanzar el objetivo y regresar al receptor después de la reflexión es casi instantáneo).
Plano de referencia de medición: la superficie inferior de la rosca o la superficie de sellado de la brida.
Nota: Al usar el temporizador de nivel de radar, debe asegurarse de que el nivel más alto no pueda ingresar al área ciega (área que se muestra en D en la figura).
Medidor de nivel de radar 26G Parámetros técnicos
|
Aplicaciones Típicas |
Varios sólidos (grano, guijarro, mineral de hierro, carbón, etc.) |
| Modelo del Producto | NYRD809 |
|
Tipo de antena |
tipo varilla, tipo gota de agua, tipo placa plana, tipo bocina, tipo superficie pulida, tipo lente |
| Material de la antena | PTFE, 304, 316, PP, PFA |
| Rango de medición | 10m, 20m, 30m, 35m, 40m, 80m |
| Precisión de la medición | 0,05%~0,1% fondo de escala |
| Fuente de alimentación | 24 V CC (dos hilos, cuatro hilos), 220 V CA |
| Salida de señal | 4... 20mA/HART/RS485/Modbus |
| Temperatura de proceso | - 40~+1200 ℃ |
| Presión de proceso | - 0.1~2.0MPa |
| Proceso de conexión | rosca, soporte, brida, abrazadera sanitaria (opcional) |
| Interfaz eléctrica | M20×1.5, 1/2"NPT |
| Grado de protección | IP65, IP67, IP68 (opcional) |
| Grado a prueba de explosiones | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (ver certificado para más detalles) |
Observación: ¡Los productos personalizados se pueden diseñar de acuerdo con los requisitos específicos de los usuarios!
