Datos del producto:
|
| Aplicación tipica: | Medición de nivel de líquido | Rango de frecuencia: | 40 KHz, 100 KHz |
|---|---|---|---|
| Tipo de la punta de prueba: | integrado | Material de la punta de prueba: | PP/PVC/PTFE/304 (opcional) |
| Rango de medición: | los 0~20m | Ángulo de medición: | 10° |
| Fuente de alimentación: | 24VDC, 220VAC | salida de la señal: | 4… 20mA/HART/RS485… |
| Alta luz: | Transmisor de nivel de líquido ultrasónico IP67,Transmisor de nivel de agua ultrasónico 100KHz |
||

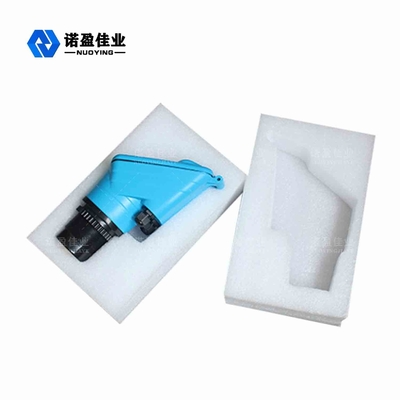

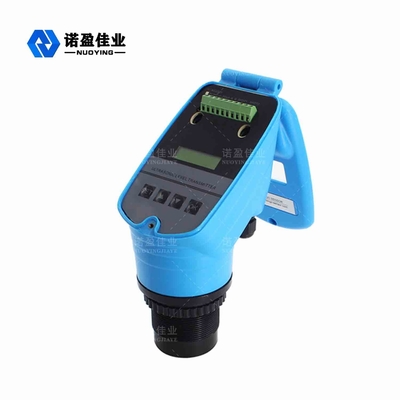

Transmisor de nivel ultrasónico NYCSUL-501 IP67 40KHz 100KHz para tanque de agua
Transmisor de nivel ultrasónico
El medidor de nivel ultrasónico es un medidor de nivel digital controlado por microprocesador.En la medición del pulso ultrasónico realizado por el sensor (transductor), las ondas de sonido después de la reflexión de la superficie del líquido por el mismo sensor que recibe, el cristal piezoeléctrico se convierte en señales eléctricas, y las ondas de sonido entre la transmisión y la recepción del tiempo para calcular el sensor a la distancia medida en la superficie del líquido.Debido al uso de la medición sin contacto, el medio medido es casi ilimitado, puede usarse ampliamente en una variedad de mediciones de altura de materiales líquidos y sólidos.
Transmisor de nivel ultrasónicoParámetro técnico
| Aplicación tipica | Medición de nivel de líquido |
| Rango de frecuencia | 40KHz,100 KHz |
| tipo de sonda | Integrado |
| Material de la sonda | PP/PVC/PTFE/304 (opcional) |
| Rango de medición | 0～20m |
| Precisión de medición | ＜0.25%(Rango＜20m) |
| Ángulo de medición | 10° |
| Fuente de alimentación | 24 VCC,220 VCA |
| Temperatura de proceso | (-20-70℃) |
| Presión de proceso | Presión normal |
| Proceso de conexión | Rosca, brida, soporte de montaje (opcional) |
| Salida de señal | 4...20mA/HART/RS485... |
| Modo de visualización | Nivel de líquido, distancia (altura en vacío) |
| Configuración de salida | Ajuste de límite superior, ajuste de límite inferior |
| Monitor | LC D |
| Material de la cáscara | Polipropileno/Aluminio |
| clase de protección | IP65, IP67 |
| A prueba de explosiones | exiaⅡCT6Ga |
Transmisor de nivel ultrasónicoPrincipio de medición
El medidor de nivel ultrasónico está instalado en la parte superior del contenedor.Bajo el control de la unidad electrónica, la sonda emite un haz de pulsos ultrasónicos al objeto a medir, la onda de sonido se refleja en la superficie del objeto y parte del eco reflejado es recibido por la sonda y convertido en un señal eléctrica, que se retransmite de acuerdo con la onda ultrasónica.La diferencia de tiempo hasta la re-recepción y la velocidad conocida del sonido se utilizan para determinar el cambio del nivel del material.La señal de microondas es procesada por el dispositivo electrónico y finalmente convertida en una señal eléctrica relacionada con el nivel del material.
