Datos del producto:
|
| Aplicación tipica: | Nivel líquido | Modelos del producto: | NY-UHZ |
|---|---|---|---|
| Forma de la instalación: | Superior montado | Cuerpo material: | 316 |
| Rango de medición: | 0~ 6,0 m | Precisión de la medida: | ±3 milímetro |
| Densidad media: | ≥ 0,425 g/cm3 | diferencia de densidad: | ≥ 0,1 g/cm3 |
| Alta luz: | Medidor de nivel de aleta magnética líquida,Medidor de nivel de aleta magnética 20mA |
||

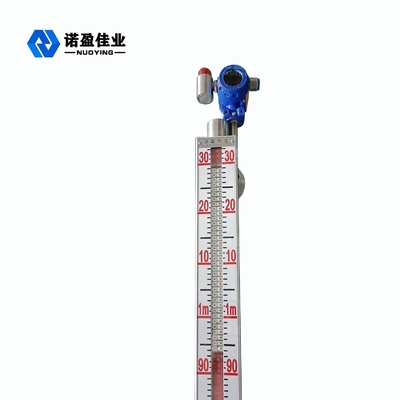

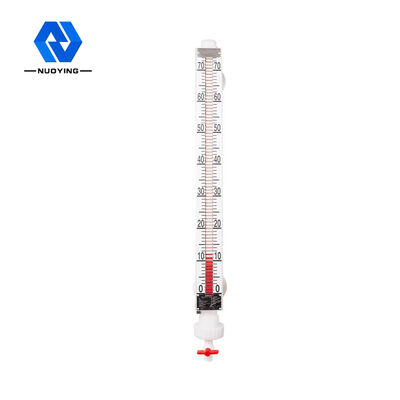

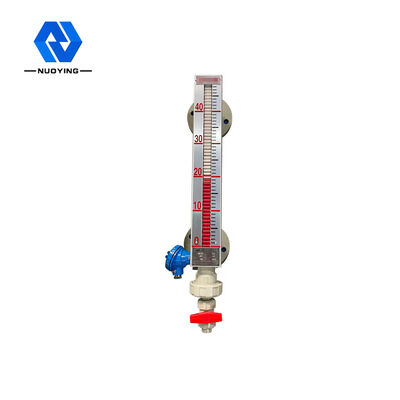

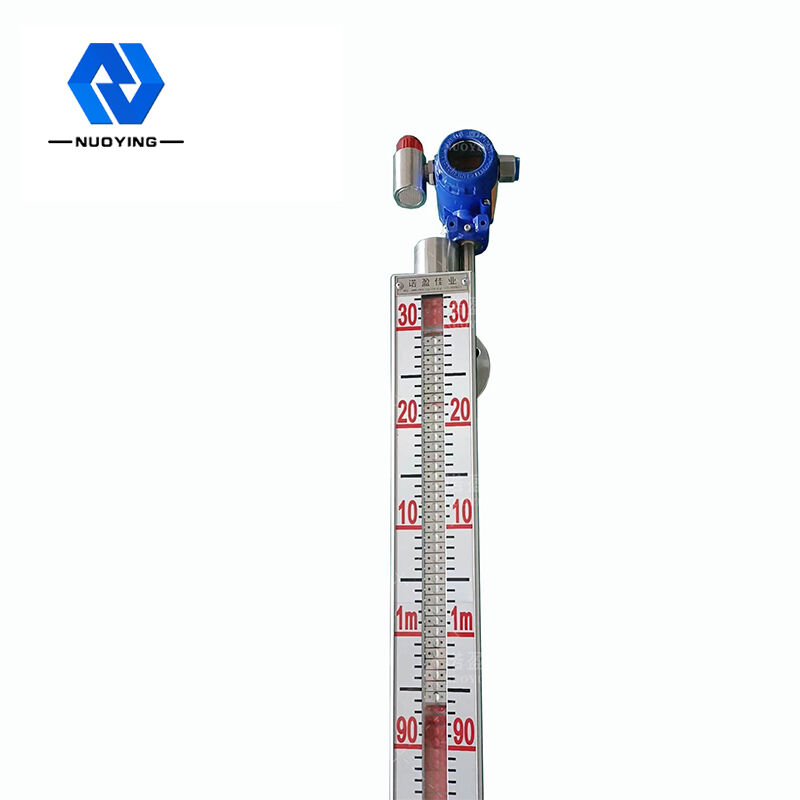

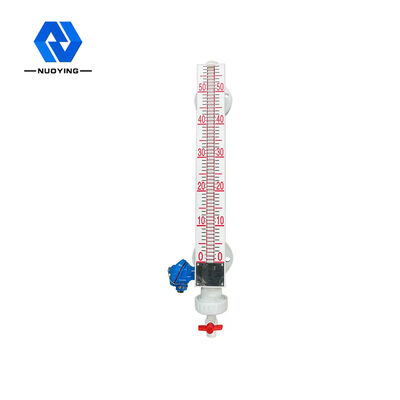

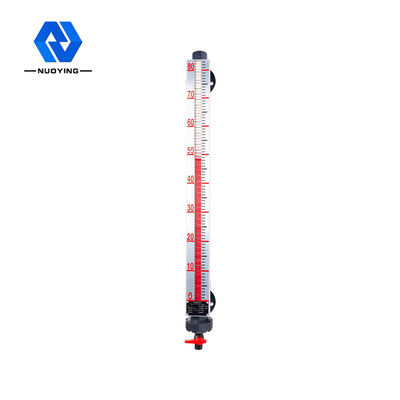

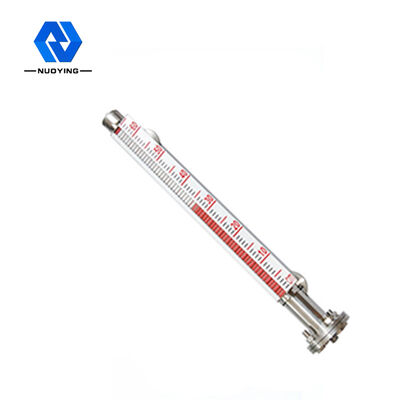

Indicador de nivel de aleta magnética de montaje lateral de 4-20 mA
Principio de funcionamiento deIndicador de nivel de aleta magnética de montaje lateral de 4-20 mA
El indicador de nivel de aleta magnética (también conocido como indicador de nivel de flotador magnético) se desarrolla en base al principio de flotabilidad y acoplamiento magnético.Cuando el nivel de líquido en el recipiente medido sube y baja, el flotador magnético en el tubo del cuerpo del indicador de nivel de líquido también sube y baja, y el imán permanente en el flotador se transmite al indicador de columna magnética a través del acoplamiento magnético, impulsando el Las columnas giratorias rojas y blancas giran 180 °, cuando el nivel del líquido sube, la columna giratoria cambia de blanco a rojo, y cuando el nivel del líquido cae, la columna giratoria cambia de rojo a blanco, y la unión roja y blanca del indicador. es la altura real del nivel de líquido dentro del contenedor, para lograr un nivel de líquido claro.instruir.
Característica de diseñodeIndicador de nivel de aleta magnética de montaje lateral de 4-20 mA
◎estructura simple, operación sólida y confiable, estable
◎la escala de visualización en el sitio es clara, llamativa y fácil de leer
◎puede medir e indicar el nivel de líquido con líquido contaminado corrosivo, inflamable, tóxico, de alta temperatura y agitado
◎se pueden seleccionar múltiples formas de instalación y formas de conexión
◎rango de presión de diseño: vacío completo a 10MPa
◎rango de temperatura de diseño: - 160 ~ + 450 ℃
◎diseño profesional para presiones y temperaturas especiales
Parámetros técnicosdeIndicador de nivel de aleta magnética de montaje lateral de 4-20 mA
| Aplicación tipica | Medición de nivel de líquido |
|
Modelo del Producto |
NYUHZ |
| Formulario de instalación | Montaje lateral, montaje superior |
| Cuerpo material | 304,316 |
| rango de medición | 0~6m |
| Precisión de medición | ±3 mm, ±5 mm, ±10 mm, ±20 mm (seleccionable) |
| Densidad media | ≥0,425 g/cm3 |
| diferencia de densidad | ≥0,1 g/cm3 |
| Viscosidad media | ≤0.4Pa.S |
| Salida de control | 220 V CA, 1 A |
| Salida de transmisión | 4...20mA(alimentación 24VDC) |
| Temperatura de proceso |
-50~+350℃ |
| Presión de proceso | -0.1~+16MPa |
| Proceso de conexión | brida (seleccionable) |
| relación de resolución | ±1 mm |
| niveles de protección | IP65, IP67, IP68 (seleccionable) |
| Grado a prueba de explosiones | Exia II CT6 Ga, Exd II CT6 Gb (Ver certificado para más detalles) |
※Nota: el producto se puede personalizar de acuerdo con los requisitos específicos de los usuarios.
