Datos del producto:
|
| Aplicación tipica: | Líquido | Modelos del producto: | NYUH-Z |
|---|---|---|---|
| Forma de la instalación: | Haber montado o superior lateral montado | Cuerpo material: | 304 o 316 |
| Rango de medición: | 0~6 m | Precisión de la medida: | ±3mm |
| Densidad media: | ≥0.425 g/cm3 | diferencia de densidad: | ≥0,1 g/cm3 |
| Alta luz: | Indicador de nivel de aleta magnética de brida,indicador de nivel de aleta magnética de medición de líquido,indicador de nivel de tipo flotador magnético de 6 m |
||

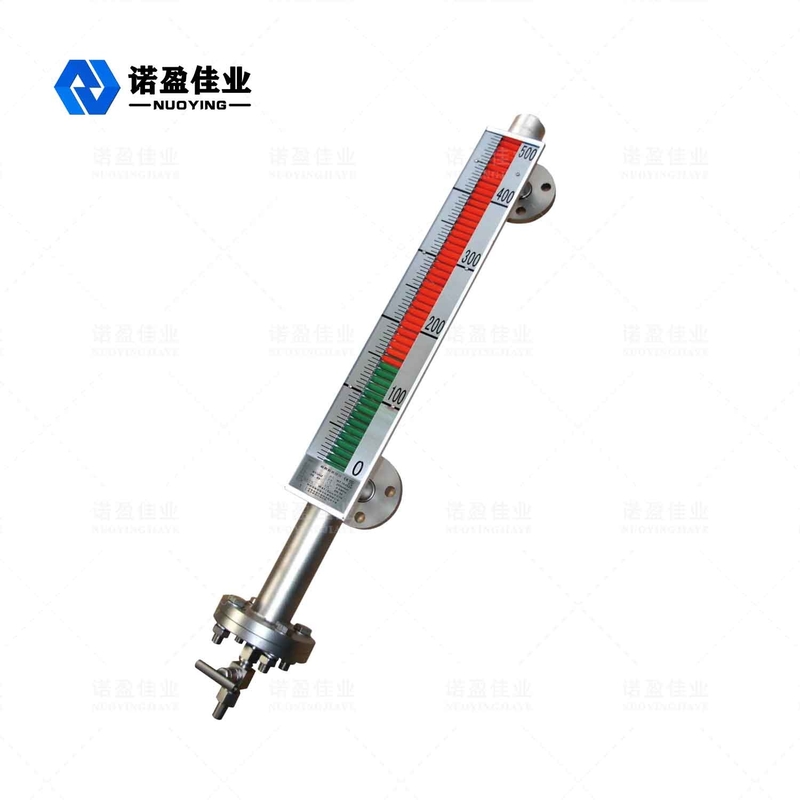

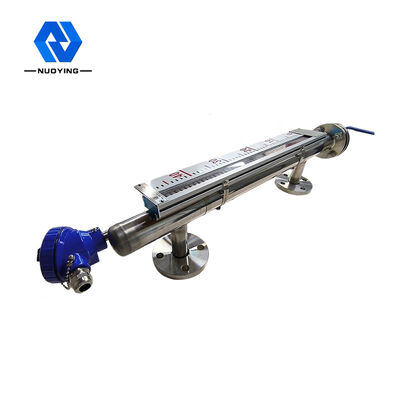

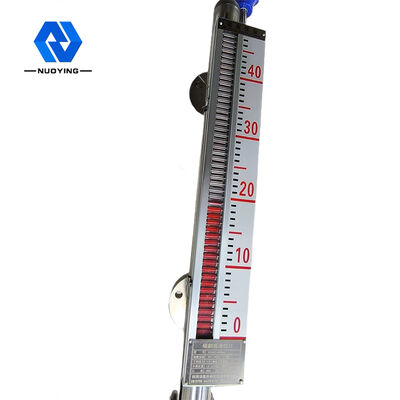

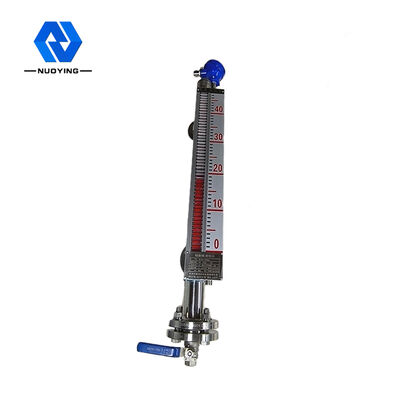

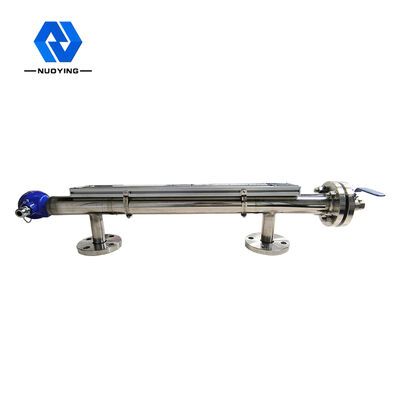

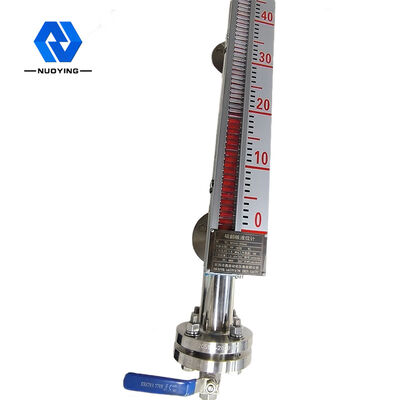

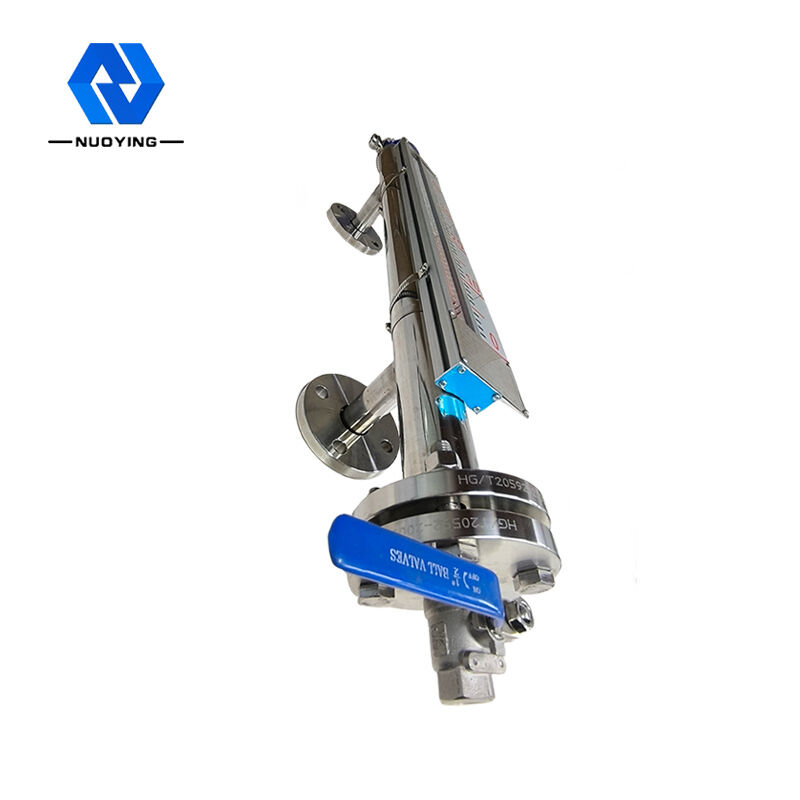

Medidor de nivel de aleta magnética con brida de 6 m para medición de líquidos
Principio de funcionamiento deMedidor de nivel de aleta magnética con brida de 6 m para medición de líquidos
El indicador de nivel de aleta magnética se desarrolla en base al principio de flotabilidad (ley de Arquímedes) combinado con acoplamiento magnético.Cuando el nivel de líquido en el recipiente medido sube y baja, el flotador en la tubería principal del indicador de nivel también sube y baja, y el flotador El acero magnético permanente en el interior se transmite al indicador en el sitio (regla) a través del acoplamiento magnético, que impulsa la columna giratoria amarilla, negra (o roja y blanca) para girar.Cuando sube el nivel del líquido, la columna giratoria cambia de blanco a rojo.Cuando el nivel del líquido cae, la columna giratoria cambia de rojo a blanco.La unión de rojo y blanco del indicador es la altura real del indicador de nivel medio en el contenedor.
Característica de diseñodeMedidor de nivel de aleta magnética con brida de 6 m para medición de líquidos
◎estructura simple, operación sólida y confiable, estable
◎la escala de visualización en el sitio es clara, llamativa y fácil de leer
◎puede medir e indicar el nivel de líquido con líquido contaminado corrosivo, inflamable, tóxico, de alta temperatura y agitado
◎se pueden seleccionar múltiples formas de instalación y formas de conexión
◎rango de presión de diseño: vacío completo a 10MPa
◎rango de temperatura de diseño: - 160 ~ + 450 ℃
◎diseño profesional para presiones y temperaturas especiales
Parámetros técnicosdeMedidor de nivel de aleta magnética con brida de 6 m para medición de líquidos
| Aplicación tipica | Medición de nivel de líquido |
|
Modelo del Producto |
NYUHZ |
| Formulario de instalación | Montaje lateral, montaje superior |
| Cuerpo material | 304,316 |
| rango de medición | 0~6m |
| Precisión de medición | ±3 mm, ±5 mm, ±10 mm, ±20 mm (seleccionable) |
| Densidad media | ≥0,425 g/cm3 |
| diferencia de densidad | ≥0,1 g/cm3 |
| Viscosidad media | ≤0.4Pa.S |
| Salida de control | 220 V CA, 1 A |
| Salida de transmisión | 4...20mA(alimentación 24VDC) |
| Temperatura de proceso |
-50~+350℃ |
| Presión de proceso | -0.1~+16MPa |
| Proceso de conexión | brida (seleccionable) |
| relación de resolución | ±1 mm |
| niveles de protección | IP65, IP67, IP68 (seleccionable) |
| Grado a prueba de explosiones | Exia II CT6 Ga, Exd II CT6 Gb (Ver certificado para más detalles) |
※Nota: el producto se puede personalizar de acuerdo con los requisitos específicos de los usuarios.
