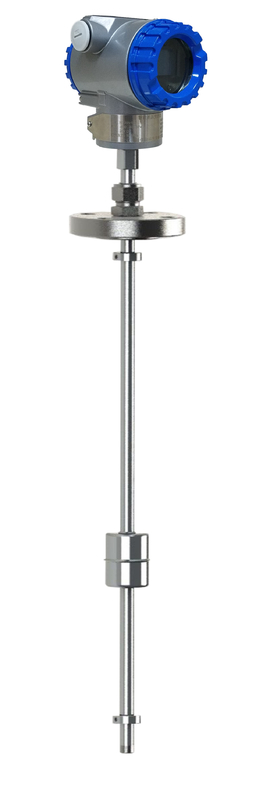

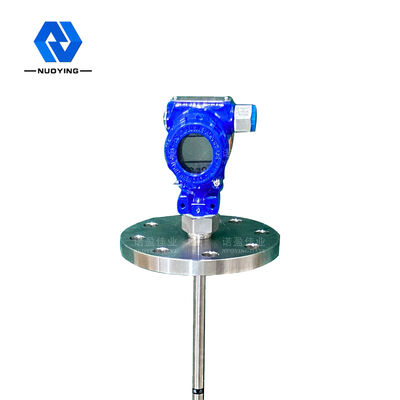

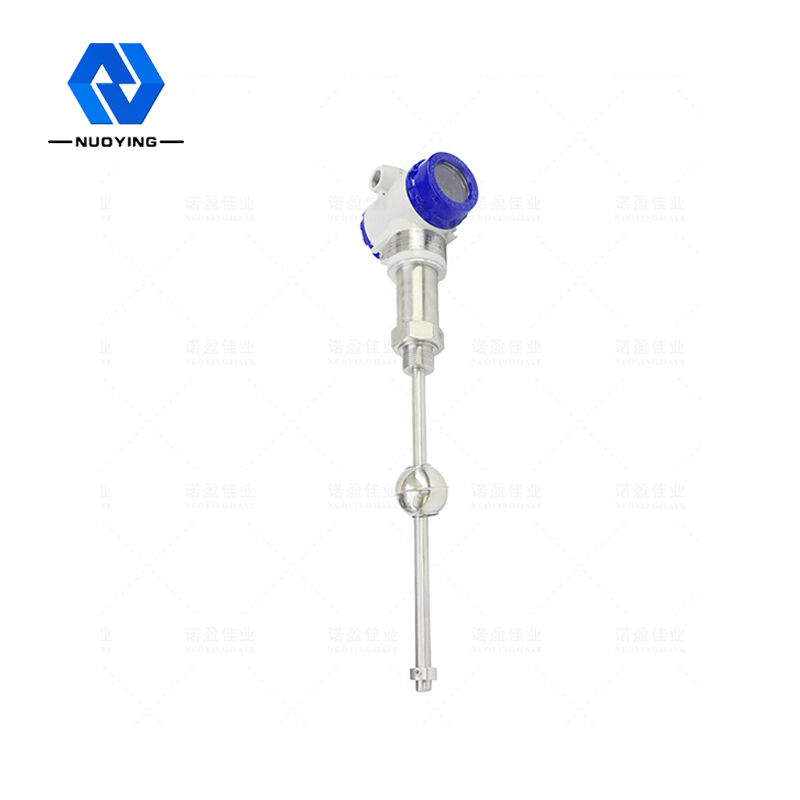

Medidor de nivel magnetoestrictivo de dos hilos de 24 V CC para medida de líquido

Medidor de Nivel Magnetostrictivo de 24VDC de Dos Hilos para Medición de Líquidos



Principio de funcionamiento de Medidor de Nivel Magnetostrictivo de 24VDC de Dos Hilos para Medición de Líquidos

El medidor de nivel magnetostrictivo consta de tres partes: la varilla de detección, la unidad de circuito y el flotador. Durante la medición, la unidad de circuito genera un pulso de corriente que viaja por el cable magnetostrictivo y genera un campo magnético anular. Hay un flotador fuera de la varilla de detección, y el flotador se mueve hacia arriba y hacia abajo a lo largo de la varilla de detección con el cambio del nivel del líquido. Dado que un conjunto de imanes permanentes están instalados en el flotador, el flotador genera un campo magnético al mismo tiempo. Cuando el campo magnético de corriente se encuentra con el campo magnético del flotador, se genera un pulso de "torsión" o pulso de "retorno". Convierta la diferencia de tiempo entre el pulso de "retorno" y el pulso de corriente en una señal de pulso, para calcular la posición real del flotador y medir el nivel del líquido.


Característica de diseño del Medidor de Nivel Magnetostrictivo de 24VDC de Dos Hilos para Medición de Líquidos

◎Mayor aplicabilidad, con múltiples formas de sonda, múltiples formas de conexión de proceso, múltiples materiales de fabricación y diseño personalizable

◎ Alta fiabilidad: dado que el medidor de nivel de líquido magnetostrictivo adopta el principio de guía de ondas, no hay partes móviles mecánicas, por lo que no hay fricción ni desgaste. Todo el convertidor está encerrado en un tubo de acero inoxidable, que no está en contacto con el medio de medición. El sensor funciona de manera fiable y tiene una larga vida útil.

◎ Alta precisión: dado que el medidor de nivel de líquido magnetostrictivo funciona con pulsos de guía de ondas, el desplazamiento medido se determina midiendo el tiempo del pulso de inicio y el pulso de fin, por lo que la precisión de la medición es alta y la resolución es mejor que el 0,01% FS, lo que es difícil de lograr con otros sensores.

◎ Alta seguridad: el medidor de nivel de líquido magnetostrictivo tiene un alto rendimiento a prueba de explosiones, seguridad intrínseca y a prueba de explosiones, uso seguro, y es especialmente adecuado para la medición de materias primas químicas y líquidos inflamables. No es necesario abrir la tapa del tanque durante la medición para evitar la inseguridad de la medición manual.

◎ El medidor de nivel de líquido magnetostrictivo es fácil de instalar y fácil de mantener: el medidor de nivel de líquido magnetostrictivo generalmente se instala a través del orificio de tubería existente en la parte superior del tanque, especialmente adecuado para la instalación de tanques de almacenamiento subterráneos y tanques de almacenamiento que ya están en funcionamiento, y la operación normal no se verá afectada durante el proceso de instalación.

Parámetros técnicos delMedidor de Nivel de Líquido Magnetostrictivo de 4-20mA con Alta Precisión de 0,5 mm

※Nota: El producto se puede personalizar según los requisitos específicos de los usuarios.
