Datos del producto:
|
Aplicación tipica: | medida del interfaz | Modelos del producto: | NY CZ500 |
---|---|---|---|
El tipo de forma de la antena: | Rod | El material de la forma de la antena: | 304 |
Exactitud de la medida: | ±0.5 milímetro | Presión de proceso: | -0,1 MPa ~10,0 |
Proceso de conexión: | Soporte | Grado a prueba de explosiones: | Exia II CT 6 |
Alta luz: | Medidor de nivel de líquido magnetoestrictivo de 24 VCC,medidor de nivel de líquido magnetoestrictivo con pantalla LCD,indicador de nivel magnetoestrictivo de soporte |

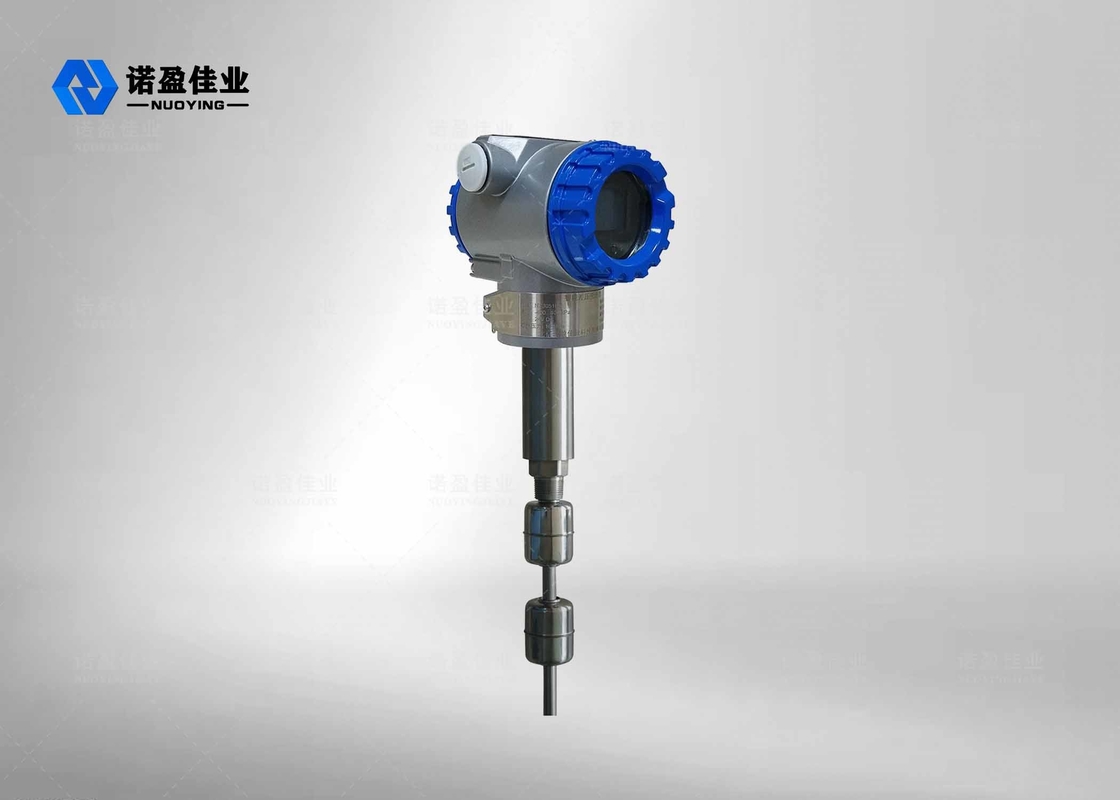

Medidor de nivel de líquido magnetoestrictivo de 24 V CC con pantalla LCD
Principio de funcionamiento deMedidor de nivel de líquido magnetoestrictivo de 24 V CC con pantalla LCD
El indicador de nivel de líquido magnetoestrictivo se compone principalmente de tres partes: transmisor electrónico, bola flotante y varilla de detección.En funcionamiento, la bola flotante sube o baja con el nivel del líquido a lo largo del conducto.La bola flotante está equipada con un imán permanente y forma un campo magnético a su alrededor;el transmisor electrónico envía periódicamente un pulso de corriente, llamado pulso inicial, que se propaga por la línea magnetoestrictiva., también se genera un campo magnético a su alrededor durante el movimiento descendente;en el momento en que los dos campos magnéticos se encuentran, se genera una fuerza de torsión que actúa sobre la línea magnetostrictiva para formar un pulso de retorno.El pulso viaja hacia arriba a una velocidad fija y es recibido por el transmisor electrónico.Utilizando el principio del efecto Weidmann (el principio de funcionamiento de la magnetoestricción), y por medio de tecnología electrónica avanzada moderna, la altura del nivel de líquido se puede medir con precisión midiendo el intervalo de tiempo entre el pulso inicial y el pulso de retorno.El indicador de nivel de líquido producido por este método es el producto más preciso, simple, estable, confiable y maduro en el campo de la medición de nivel de líquido.Especialmente en el entorno común, como rango pequeño, temperatura normal y presión normal, tiene ventajas únicas y es incomparable con otros métodos de medición.
Característica de diseñodeMedidor de nivel de líquido magnetoestrictivo de 24 V CC con pantalla LCD
◎Aplicabilidad más amplia, con múltiples formas de sonda, múltiples formas de conexión de proceso, múltiples materiales de fabricación y diseño personalizable
◎gran fiabilidad: dado que el indicador de nivel de líquido magnetoestrictivo adopta el principio de guía de ondas, no hay ninguna pieza móvil mecánica, por lo que no hay fricción ni desgaste.Todo el convertidor está encerrado en un tubo de acero inoxidable, que no está en contacto con el medio de medición.El sensor funciona de forma fiable y tiene una larga vida útil.
◎alta precisión: dado que el medidor de nivel de líquido magnetoestrictivo funciona con un pulso de guía de ondas, el desplazamiento medido se determina midiendo el tiempo del pulso de inicio y el pulso final, por lo que la precisión de la medición es alta y la resolución es mejor que 0.01% FS, que es difícil de lograr con otros sensores
◎alta seguridad: el medidor de nivel de líquido magnetoestrictivo tiene un alto rendimiento a prueba de explosiones, seguridad intrínseca y uso seguro a prueba de explosiones, y es especialmente adecuado para la medición de materias primas químicas y líquidos inflamables.No es necesario abrir la tapa del tanque durante la medición para evitar la inseguridad de la medición manual.
◎El medidor de nivel de líquido magnetoestrictivo es fácil de instalar y mantener: el medidor de nivel de líquido magnetoestrictivo generalmente se instala a través del orificio de la tubería existente en la parte superior del tanque, especialmente adecuado para la instalación de tanques de almacenamiento subterráneos y tanques de almacenamiento que se han puesto en funcionamiento, y el funcionamiento normal no puede verse afectado durante el proceso de instalación
Parámetros técnicosdeMedidor de nivel de líquido magnetoestrictivo de 24 V CC con pantalla LCD
Aplicación tipica | Líquido, Medición de interfaz |
Modelo del Producto |
NYCZ500 |
Forma de antena |

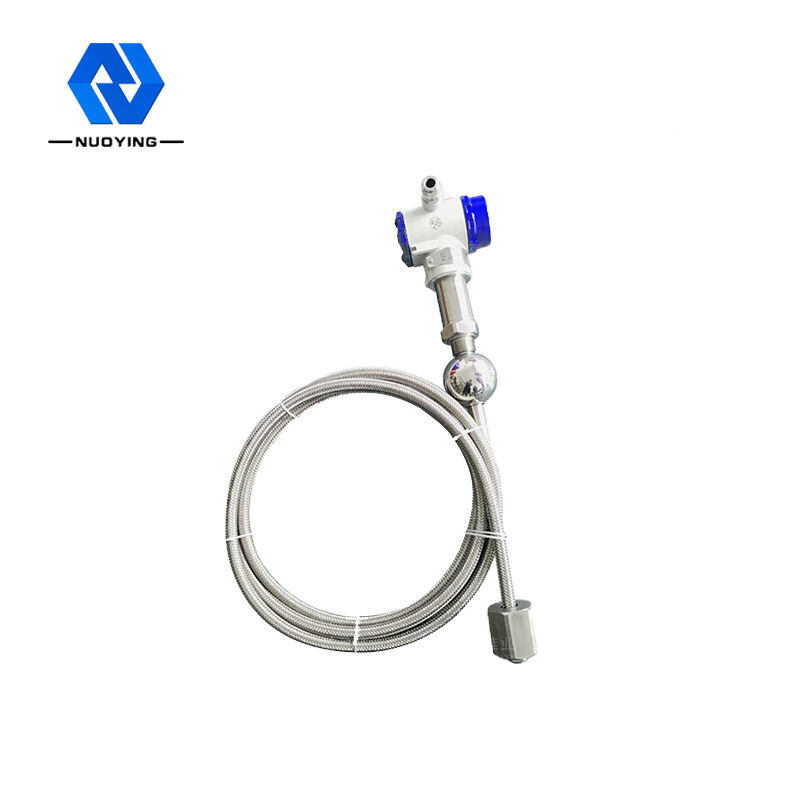

Cable, tipo poste |
material de la antena |
304,316 |
rango de medición | 0-50m~5000mm(cable:25m) |
Precisión de medición | ±0,5 mm |
Fuente de alimentación | 24 V CC (dos líneas, cuatro líneas), 220 V CA |
salida de señal |
4...20mA/HART/RS485/Modbus... |
corriente de trabajo |
4…20mA |
Características de carga | Cuando se emite la corriente, la resistencia de carga máxima es de 600 Ω;Cuando se emite el voltaje, la resistencia de carga máxima es de 2 mA. |
Temperatura de proceso | -40~+200℃ |
tiempo de respuesta | 0,2 ~ 5ms |
Presión de proceso | -0.1~10.0MPa |

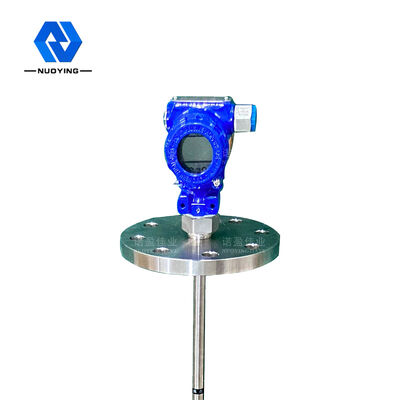

Proceso de conexión | Rosca de tornillo, soporte, brida (seleccionable) |
relación de resolución | ±1 mm |
niveles de protección | IP65, IP67, IP68 (seleccionable) |
Grado a prueba de explosiones | Exia II CT6 Ga, Exd II CT6 Gb (Ver certificado para más detalles) |
※Nota: el producto se puede personalizar de acuerdo con los requisitos específicos de los usuarios.
