Datos del producto:
|
Tensión de alimentación: | 24VDC、 220VAC | Aplicación tipica: | Alta precisión, alto nivel de la higiene y otras ocasiones de la medida |
---|---|---|---|
salida de la señal: | 4… 20mA/HART/RS485/Modbus… | Forma de la antena: | tipo de la anticorrosión |
Temperatura de proceso: | -40~+130℃ | Presión de proceso: | -0.1~2.0MPa |
acoplamiento del procedimiento: | Reborde | niveles de protección: | IP67 |
Alta luz: | Transmisor de nivel de radar de depuración remota,medidor de nivel de radar de onda guiada 80G,medidor de nivel de radar de tipo anticorrosión |

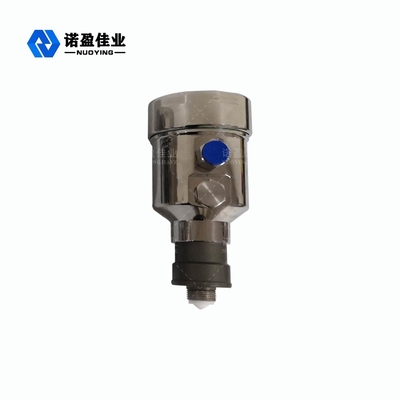

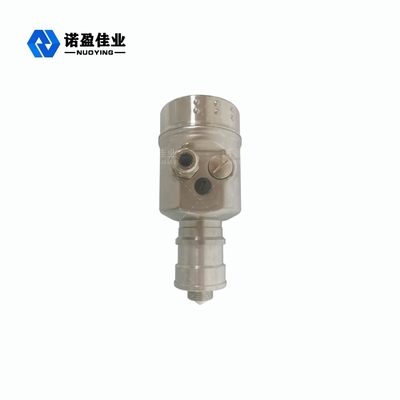

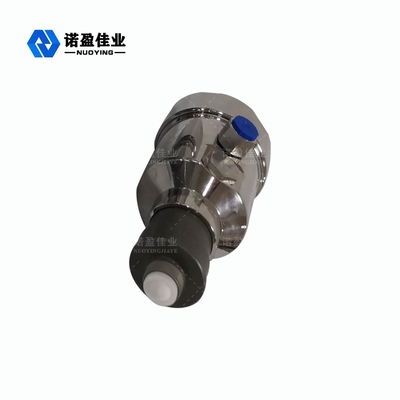

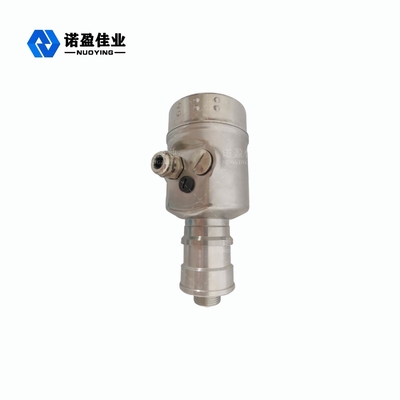

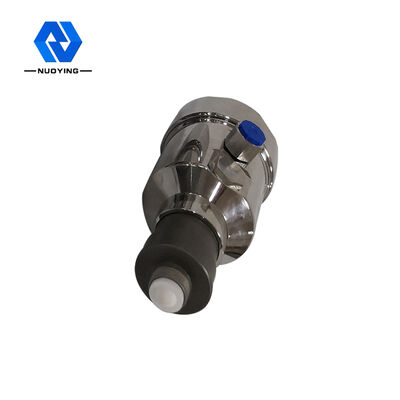

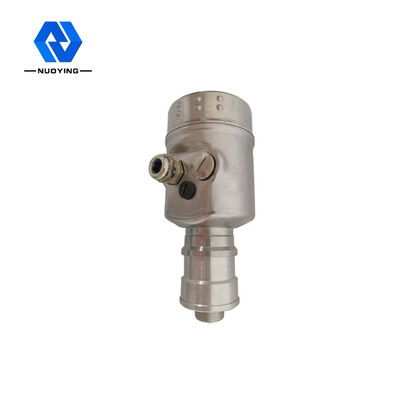

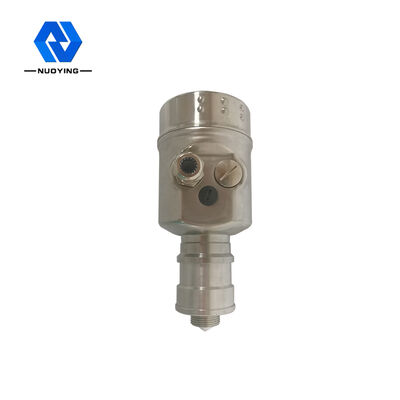

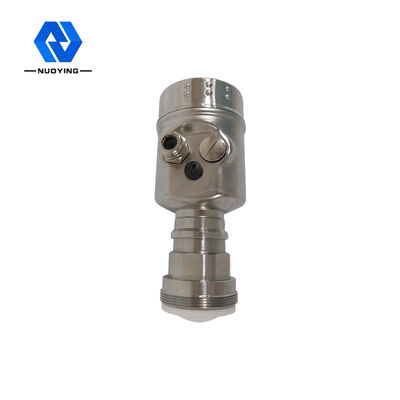

Medidor de nivel de radar de medición de alta precisión 80G compatible con depuración remota
Principio de funcionamiento deMedidor de nivel de radar de medición de alta precisión 80G compatible con depuración remota
Los productos de radar NYRD900 FMCW (también conocidos como radares de ondas milimétricas), debido al uso de bandas de ondas milimétricas con una frecuencia más alta que los radares de banda Ku, se pueden usar en la detección de objetivos de largo alcance, entornos libres de polvo y humo fuerte , imágenes de larga distancia, imágenes multiespectrales y otros aspectos.Aplicaciones importantes, y puede detectar objetivos más pequeños que el radar de microondas y lograr un posicionamiento más preciso, con mayor resolución y mayor confidencialidad.
Característica de diseñodeMedidor de nivel de radar de medición de alta precisión 80G compatible con depuración remota
1. Buen rendimiento transitorio: basado en el chip de RF de onda milimétrica CMOS de desarrollo propio, para lograr una estructura de RF más compacta, mayor relación de señal de ruido.
2. El ancho de banda de trabajo de 5 GHz hace que el producto tenga una mayor relación de resolución de medición y precisión de medición
3. Coherencia: una generación de choque de dipolo impulsada por corriente coherente o un efecto de frecuencia diferencial no lineal de una generación de pulso de láser coherente
4.Baja energía: la energía de fotones de ondas milimétricas tiene solo unos pocos milielectrones voltios, no habrá ionización de rayos X ni destrucción de la sustancia a detectar, por lo que no es fácil destruir la sustancia a detectar
5. Penetración fuerte: Penetración fuerte para sustancias no polares.Muchos materiales no polares no metálicos absorben menos rayos en esta banda y, por lo tanto, pueden usarse para sondear la estructura interna del material.Por ejemplo, la cerámica, el cartón, los productos de plástico y la espuma son transparentes a esta banda de radiación electromagnética y también se pueden utilizar para el control de seguridad de aeropuertos o estaciones, como la exploración de maquinaria, explosivos y drogas, o para la detección de soldaduras en placas de circuitos.
6.Fácil de ser absorbido por moléculas polares: esta banda tiene menos dispersión en sustancias no homogéneas y puede detectar y medir el contenido de vapor de agua.También puede estudiar la composición del material o realizar un control de calidad analizando sus perfiles característicos.
7. Amplio rango de medición, área ciega pequeña.El alcance máximo puede alcanzar los 120 m, y el área ciega puede alcanzar los 8 cm.
Parámetros técnicos deMedidor de nivel de radar de medición de alta precisión 80G compatible con depuración remota
Aplicación tipica |
El ángulo de emisión de ondas electromagnéticas es inferior a 3 grados, adecuado para espacios estrechos o medición de tubos de ondas guía |
Adecuado para tanques de almacenamiento de gran tamaño (150 m) y tanques de almacenamiento pequeños (área ciega pequeña) | |
Alta precisión, alto nivel de higiene y otras ocasiones de medición | |
Condiciones de proceso complejas (agitación, barra de calentamiento, escalera, techo flotante, polvo fuerte, vapor fuerte, etc.) | |
Modelo del Producto |
NYRD900 |
frecuencia de emisión | 76 GHz-81 GHz, el ancho de frecuencia de escaneo FM es de 5 GHz |
forma de antena |
Antena con lente, tipo anticorrosión, antena con lente |
material de la antena |
PTFE,304+PTFE |
rango de medición |
0,08-150 m |
precisión de la medición | 0.05%-0.1% FS |
Voltaje de la fuente de alimentación | 24 V CC, 220 V CA |
salida de señal |
4...20mA/HART/RS485/Modbus... |
Temperatura de proceso | -40~+130℃, -40~+260℃(≥260℃ se puede personalizar) |
Presión de proceso |
-0.1~2.0MPa |
enlace de procedimiento |
Rosca de tornillo, soporte, brida, abrazaderas (opcional) |
niveles de protección | IP65, IP67, IP68 (opcional) |
clasificación a prueba de explosiones | Exia II CT6 Ga, Exd II CT6 Gb (Ver certificado para más detalles) |
※Nota: el producto se puede personalizar de acuerdo con los requisitos específicos de los usuarios.
