Datos del producto:
|
| Aplicación tipica: | canal de agua, depósitos, ríos, lagos, bajíos, etc | Material de la antena: | 316L (opcional) |
|---|---|---|---|
| Rango de medición: | los 30m, los 80m (opcionales) | Precisión: | ±3mm |
| Fuente de alimentación: | 24VDC (dos línea, línea cuatro) | Temperatura de proceso: | -40~+80℃ |
| Presión de proceso: | -0.1~3.0MPa | acoplamiento del procedimiento: | reborde, soporte (opcional) |
| Alta luz: | Transmisor de nivel de radar sin contacto 26G,transmisor de nivel de radar inteligente SL,medidor de nivel de radar NYRD |
||

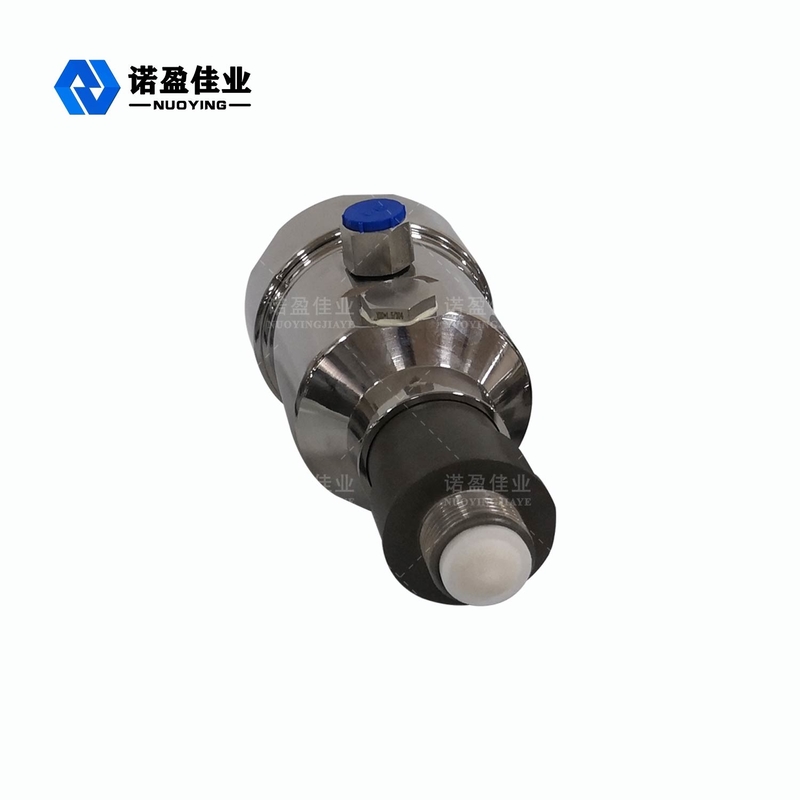

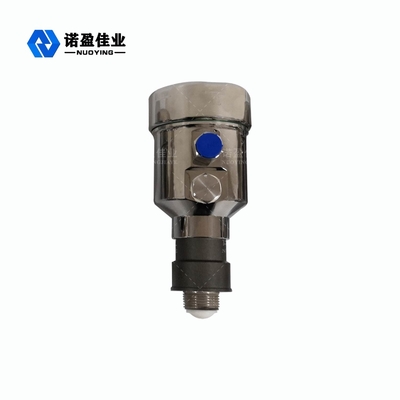

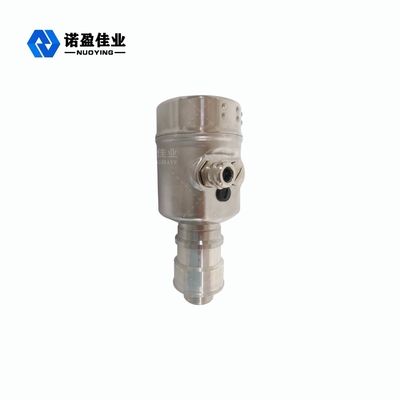

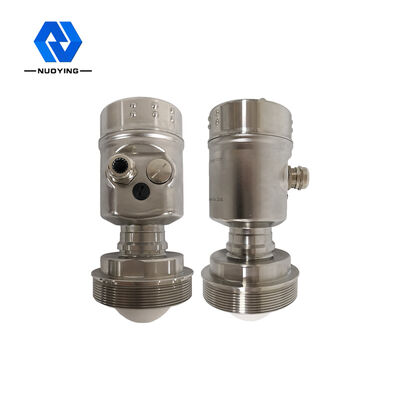

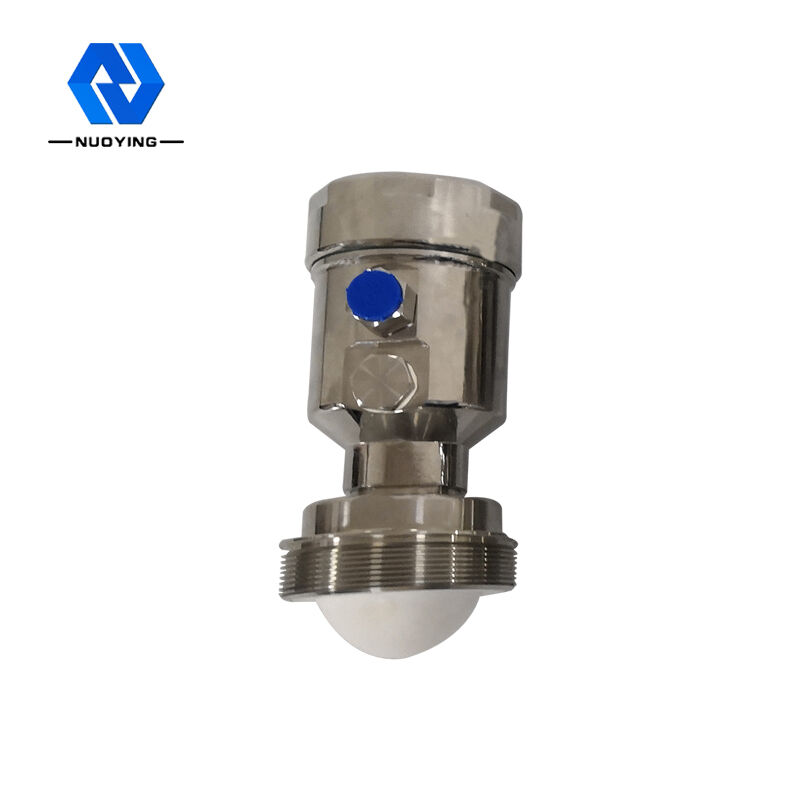

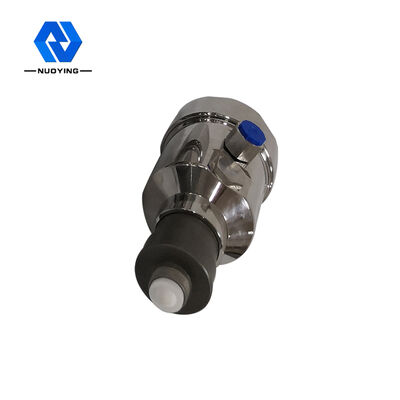

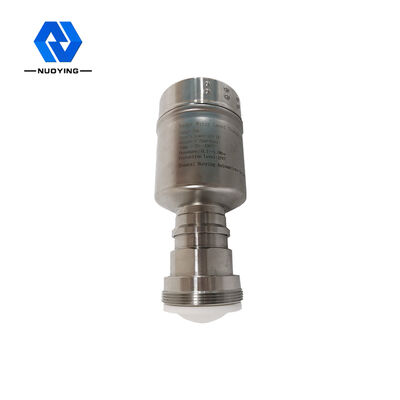

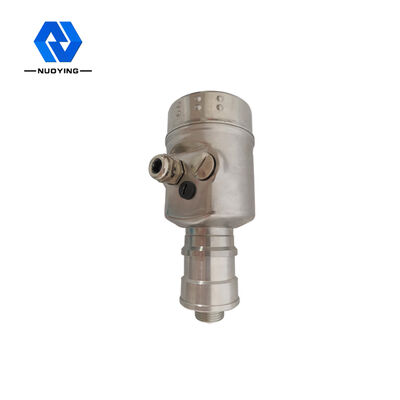

Transmisor de nivel de radar inteligente sin contacto 26G NYRD SL con alta frecuencia
El principio de funcionamiento del transmisor de nivel de radar inteligente sin contacto 26G NYRD SL con alta frecuencia
La antena de nivel de radar emite pulsos estrechos de microondas, que se transmiten hacia abajo a través de la antena.Después de que la onda del pulso toca la superficie del medio medido, se refleja y recibe nuevamente el sistema de antena, y la señal se transmite a la parte del circuito electrónico y se convierte automáticamente en una señal de nivel (porque la velocidad de propagación del pulso es extremadamente rápida , la onda electromagnética alcanza el objetivo y se refleja de vuelta al receptor. El tiempo que tarda en ir y venir es casi instantáneo)
Dato de medida: superficie de estanqueidad del fondo roscado o brida.
Nota: Cuando utilice la temporización del nivel de radar, asegúrese de que el nivel de material más alto no pueda entrar en el área ciega de medición (el área que se muestra en D en la figura).
Características de diseño deTransmisor de nivel de radar inteligente sin contacto 26G NYRD SL con alta frecuencia
◎ casi inmune a la corrosión y la espuma;No se ve afectado por los cambios de densidad media, temperatura y presión.
◎ Longitud de onda más corta, mejor reflejo en superficies sólidas inclinadas.
◎ El ángulo del haz es pequeño, la energía se concentra, lo que mejora la capacidad de eco y es propicio para evitar objetos de interferencia.
◎ La medición del área ciega es más pequeña, ya que la medición de tanques pequeños también logrará buenos resultados.
◎ Alta relación señal-ruido, incluso en el caso de fluctuaciones también se puede obtener un mejor rendimiento.
caso de fluctuaciones también se puede obtener un mejor rendimiento.
◎ Alta frecuencia, es la mejor opción para medir medios sólidos y con constante dieléctrica baja. Alta frecuencia, es la mejor opción para medir medios sólidos y con constante dieléctrica baja.
◎El tamaño de la antena es pequeño, fácil de instalar;Radar sin contacto, sin desgaste, sin contaminación.
◎ El ambiente con mucho polvo tiene poca influencia en el trabajo del medidor de nivel de alta frecuencia.
Parámetros técnicosdeTransmisor de nivel de radar inteligente sin contacto 26G NYRD SL con alta frecuencia
| Parámetros técnicos | |
| salida de señal | 4...20mA/HART/RS485/Modbus.. |
| La temperatura del proceso | -40~+260"C |
| La presión del proceso |
-0.1~2.0MPa |
| La conexión del proceso | brida (opcional) |
| interfaz electrica | M20X1.5, % ~TNP |
| Grado de protección/grado IP |
IP67 (Opcional) |
|
grado a prueba de explosivos |
ExialICT6 (ver certificado para más detalles) |
※Nota: el producto se puede personalizar de acuerdo con los requisitos específicos de los usuarios.
