Datos del producto:
|
Aplicación tipica: | Líquido | Modelo del Producto: | NYCZ500 |
---|---|---|---|
Metodo de instalacion: | Top-montado | Rango de medición: | 0-50~5000m m (tipo de cable: los 25m) |
Precisión de la medición: | +0.5mm | Temperatura de proceso: | - temperatura ambiente de 40~+200 ℃: - influencia de la temperatura de 40~+80 ℃: ℃ del ± 0,5 |
Presión de proceso: | -0.1~+10.0MPa | Conexión: | Rosque, ensanche, acorchete (opcional) |
Alta luz: | Medidor De Nivel Magnetoestrictivo Industrial,Medidor De Nivel De Líquido Magnetoestrictivo Montado En La Parte Superior |
Aplicabilidad más ampliaMedidor de nivel de líquido magnetoestrictivo Fuerte confiabilidadAplicaciones Industriales
Excelente seguridadMedidor de nivel de líquido magnetoestrictivo Fácil de instalar y mantenerPrincipio de operación

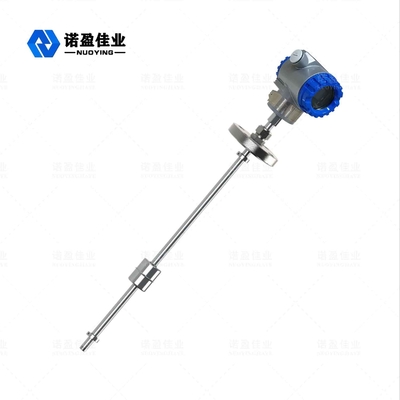

Como se muestra en la imagen, el medidor de nivel de líquido magnetoestrictivo está formado por una varilla de medición, una cámara electrónica y una bola flotante sin contacto revestida en la varilla de medición.
El cable magnetoestrictivo (cable de onda guiada) está instalado en la varilla de medición.La varilla de medición está hecha de tubo de acero inoxidable no magnético, que protege el cable de onda guiada.Cuando el instrumento está funcionando, el generador de pulsos en la cámara electrónica envía un pulso de arranque que se transmite a través del cable, genera un campo magnético giratorio en movimiento.Cuando este campo magnético se encuentra con el campo magnético permanente en la bola flotante, genera un efecto de estiramiento magnetoestrictivo, lo que hace que el cable de onda guiada se retuerza y genere una onda mecánica de velocidad constante que se transmite en dos direcciones.La onda mecánica que llega al extremo de la varilla de medición es absorbida por el amortiguador.La onda mecánica que se transmite de vuelta a la cámara electrónica es detectada por el dispositivo captador de energía instalado en la cámara electrónica y luego se convierte en el pulso de corriente correspondiente.El dispositivo captador de energía calcula la diferencia de tiempo entre los dos pulsos para dar una medida precisa del nivel de líquido.
Medidor de nivel de líquido magnetoestrictivoCaracterística de diseño
◎ Aplicabilidad más amplia, con una variedad de formas de sonda, formas de conexión de proceso y materiales de producción, que se pueden personalizar.
◎ Gran fiabilidad: dado que el indicador de nivel de líquido magnetostrictivo adopta el principio de guía de ondas.Todo el convertidor está encerrado en un tubo de acero inoxidable, que no está en contacto con el medio de medición.El sensor funciona de forma fiable y tiene una larga vida útil.
◎ Alta precisión: debido a que el medidor de nivel de líquido magnetoestrictivo funciona con un pulso de guía de ondas, el desplazamiento medido se determina midiendo el tiempo del pulso inicial y el pulso final durante el trabajo, por lo que la precisión de la medición es alta y la resolución es mejor que 0.01% FS, que es una precisión que es difícil de lograr con otros sensores.
◎ Excelente seguridad: el medidor de nivel de líquido magnetoestrictivo tiene un alto rendimiento a prueba de explosiones, es intrínsecamente seguro y seguro de usar, y es especialmente adecuado para la medición de materias primas químicas y líquidos inflamables.No es necesario abrir la tapa del tanque durante la medición para evitar la inseguridad de la medición manual.
◎ El indicador de nivel magnetoestrictivo es fácil de instalar y mantener: el indicador de nivel magnetoestrictivo generalmente se instala a través del orificio de la tubería existente en la parte superior del tanque, especialmente adecuado para la instalación de tanques de almacenamiento subterráneos y tanques de almacenamiento que se han puesto en funcionamiento, y puede no afectará la producción normal durante el proceso de instalación.
Medidor de nivel de líquido magnetoestrictivo Parámetro del producto
Aplicación tipica | líquido |
Modelo del Producto | NYCZ500 |
Material de la varilla de sonda | 304, 316 (opcional) |
Rango de medición | 0-50~5000mm (tipo de cable: 25m) |
Precisión de medición | +0,5 mm |
Temperatura de proceso | - 40~+200 ℃ Temperatura ambiente: - 40~+80 ℃ Influencia de la temperatura: ± 0,5 ℃ |
Tiempo de respuesta | 0,2 ~ 5ms |
Presión de proceso | - 0.1~+10.0MPa |
Proceso de conexión | rosca, brida, soporte (opcional) |
Interfaz eléctrica | M20x1,5, G3/4'' |
Suministro de energía | 24 V CC, 220 V CA (opcional) |
Salida de señal | 4... 20mA/HART/RS485 |
Mostrar en el sitio | LCD (opcional) |
Grado de protección | IP65 |
Grado a prueba de explosiones | Exia II CT6 (detalles en certificado) |
Medidor de nivel de líquido magnetoestrictivoAplicación del producto
Medición y control de nivel de líquido en el campo industrial.
Control de nivel de líquido de proceso químico Control de nivel de líquido de tanque farmacéutico
Monitoreo del nivel de agua de la presa de control del tanque de alimentos y bebidas
Medición y control de interfase agua-aceite para agua potable y tratamiento de aguas residuales
Otra medición de nivel de líquido y control del sistema de gestión de medición en la estación de servicio
