Tipo que entra en contacto con medio transmisor llano del radar de la onda dirigida para la constante dieléctrica

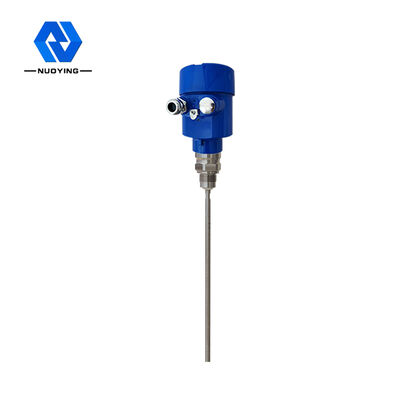

Radar de Onda Guiada de Alta PrecisiónMedidor de NivelMedio De Contacto Tipo Adecuado Para Constante Dieléctrica

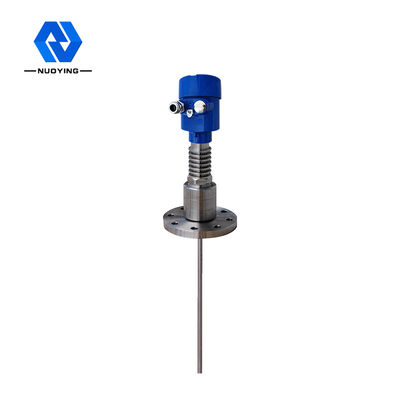

Radar de Onda Guiada de Alta Temperatura y Alta PresiónMedidor de Nivel Principio de Funcionamiento

El pulso de microondas de alta frecuencia enviado por el radar de onda guiada se transmite a lo largo del componente de detección (cable de acero o varilla de acero). Cuando la onda encuentra el medio medido, debido al cambio brusco de la constante dieléctrica, parte del pulso de onda se reflejará inmediatamente de regreso al transmisor. El intervalo de tiempo entre el pulso transmitido y el pulso reflejado es proporcional a la distancia del medio medido.

entrada

El radar de onda guiada es un instrumento de medición basado en el principio del tiempo de tránsito. La onda de radar viaja a la velocidad de la luz, y el tiempo de tránsito se puede convertir en una señal de nivel a través de componentes electrónicos. La sonda envía un pulso de alta frecuencia que se propaga a lo largo de la sonda de cable o varilla. Cuando el pulso se encuentra con la superficie del material, se refleja y es recibido por el receptor en el instrumento, y la señal de distancia se convierte en la señal de nivel del material.

La señal del pulso reflejado se transmite al circuito electrónico del instrumento a lo largo de la sonda de cable o varilla, y el microprocesador procesa la señal para identificar el eco generado por el pulso de microondas en la superficie del material. El reconocimiento correcto de la señal de eco se completa mediante software de pulso. La distancia D desde la superficie del material es proporcional al tiempo de tránsito T del pulso.

salida

Se establece ingresando la altura del tanque vacío E (=punto cero), la altura del tanque lleno F (=rango completo) y algunos parámetros de aplicación. Los parámetros de aplicación adaptarán automáticamente el instrumento al entorno de medición, correspondiente a una salida de 4-20mA.

Radar de Onda GuiadaMedidor de Nivel Característica del Producto

El medidor de nivel de radar de onda guiada adopta tecnología avanzada de procesamiento de microondas y tecnología única de procesamiento de eco Echo Discovery. Con medición de contacto, la precisión de la medición es alta y la medición es más precisa. Al mismo tiempo, el radar de onda guiada resiste la adherencia y no se ve afectado por el entorno externo, como la temperatura del medio y la adherencia.

Una variedad de modos de conexión de proceso y tipos de componentes de detección hacen que el medidor de nivel de radar de onda guiada de la serie 70X sea adecuado para diversas condiciones de trabajo y aplicaciones complejas. Por ejemplo:; Medios de alta temperatura, alta presión y baja constante dieléctrica.

Adopta un modo de trabajo de pulso, con una potencia de emisión extremadamente baja, y se puede instalar en varios contenedores metálicos y no metálicos, sin daño para el cuerpo humano y el medio ambiente.

Radar de Onda Guiada Medidor de Nivel Parámetro del Producto
