Datos del producto:
|
| Uso: | líquidos, polvo, sólidos | Artículo no.: | NYRD808 |
|---|---|---|---|
| Forma de la antena: | Tipo de la barra, tipo del descenso del agua | Material de la antena: | 、 316 del、 304 de PTFE |
| Gama de medición: | los 35m, los 40m, los 80m | Exactitud de la medida: | 0.05%~0.1%F.S |
| Alta luz: | metro llano del radar de los 70m,transmisor llano del radar de la fuente de alimentación 24V,Tipo sólido transmisor del radar del reborde del nivel |
||

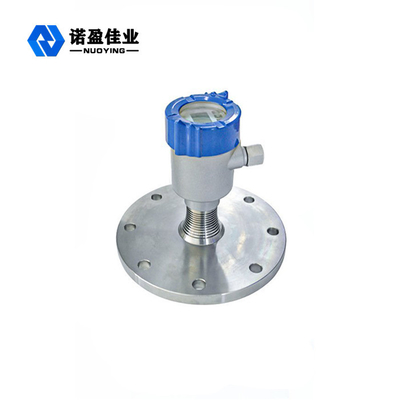

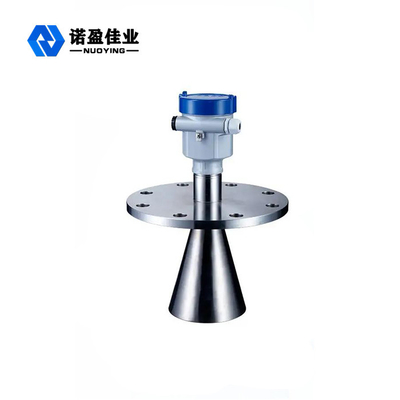

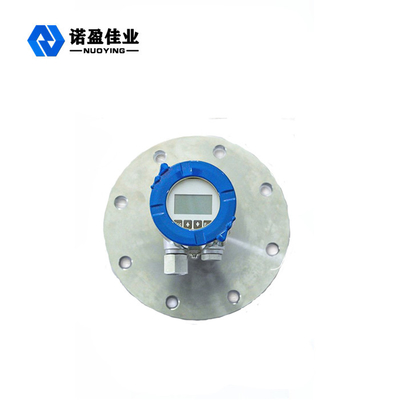

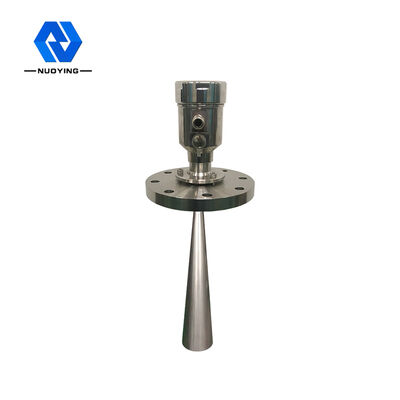

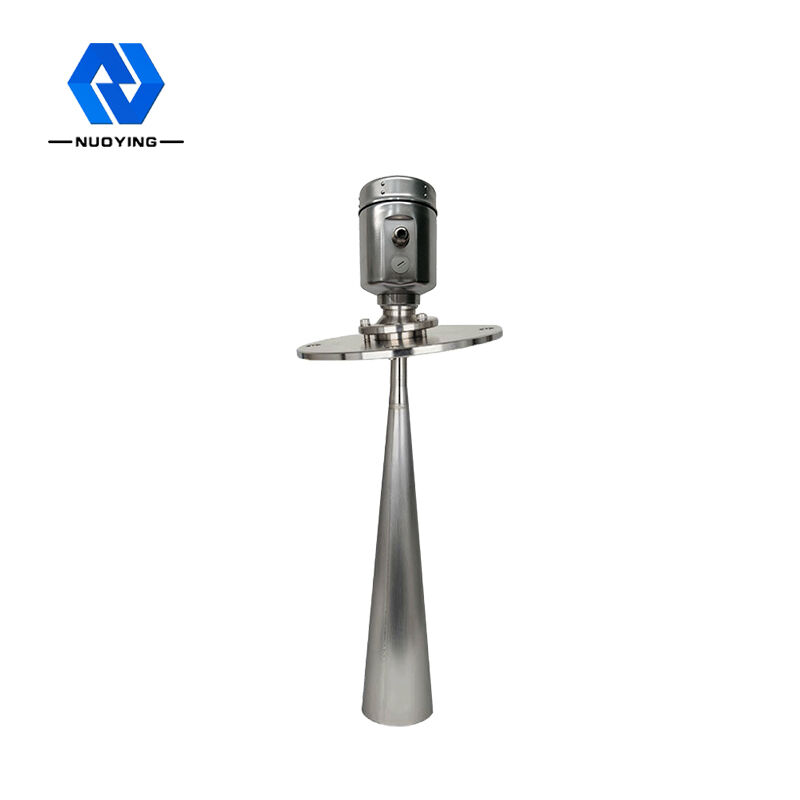

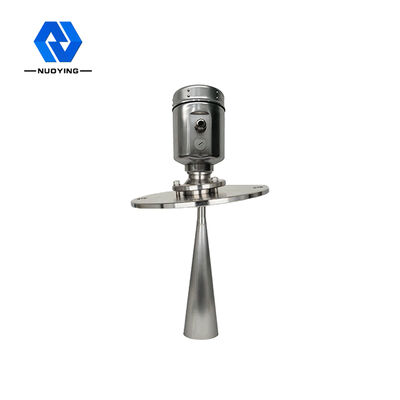

Transmisor llano del nivel del radar del ciervo del metro del radar del compartimiento del grano del radar del sensor llano del cemento
Descripción
Esta serie de radar que el metro llano adoptó el sensor de radar de alta frecuencia 26G, la gama máxima de la medida puede alcanzar hasta 70 metros. La antena es transformación posterior optimizada,
los nuevos microprocesadores rápidos tienen velocidad más alta y la eficacia puede ser análisis hecho de la señal, la instrumentación se puede utilizar para el reactor, el silo sólido y el ambiente muy complejo de la medida.
Especificación
| 70 metros se extienden radar que el metro llano adoptó el sensor de radar de alta frecuencia 26G | |
| Uso | Material sólido, polvo fuerte |
| Gama de medición | 70 metros |
| Conexión de proceso | Reborde universal |
| Temperatura media | -40℃ ~ +250℃ |
| Presión de proceso | -0,1 ~ 0,1 Mpa |
| Exactitud | ± 15m m |
| Grado de la protección | IP67 |
| Gama de frecuencia | 26GHz |
| Salida de la señal | 4~20mA/Hart (de dos hilos/cuatro) RS485/Modbus |
| Grado a prueba de explosiones | Exia II C T6 GA |
Principio
El pulso llano de la microonda de la antena de transmisor del radar es estrecho, la antena hacia abajo de la transmisión. La exposición de la microonda a la superficie media es reflejada detrás por el sistema de la antena recibe, envía otra vez la señal al circuito electrónico convertido automáticamente en señales llanas (porque la velocidad de la propagación de la microonda, onda electromagnética para alcanzar la blanco y reflejados de nuevo al receptor este vez es casi instantánea).
Medida del dato: Parte inferior de la rosca de tornillo o la superficie de aislamiento del reborde.
Nota: Asegúrese de que el metro llano del radar el del más alto nivel no pueda entrar en las persianas de medición
área (figura D mostrada abajo).

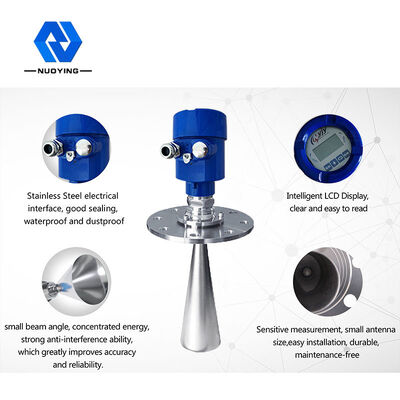

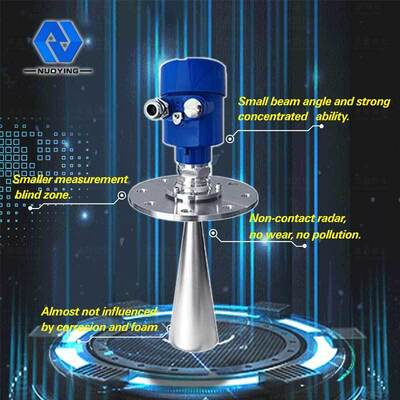

Características
Pequeño tamaño de la antena del Ø, fácil instalar; Radar sin contacto, ningún desgaste, ninguna contaminación.
Ø casi ninguna corrosión, efecto de la burbuja; casi no afectado por el vapor de agua en la atmósfera, la temperatura y cambios de la presión.
El ambiente serio del polvo del Ø en el trabajo de alto nivel del metro tiene poco efecto.
El Ø una longitud de onda más corta, la reflexión de la inclinación superficial sólida es mejor.
El ángulo de haz del Ø es pequeño, la energía se concentra, puede aumentar la capacidad del eco y evitar interferencia.
El Ø la gama de medición es más pequeño, para una medida rendirá buenos resultados.
El alto ratio señal/ruido del Ø, el estado de la fluctuación llana puede obtener mejor rendimiento.
De alta frecuencia del Ø, medida de la constante dieléctrica sólida y baja de la mejor opción.
Los requisitos de la instalación
Esté instalado en el diámetro del 1/4 o el 1/6. Nota: la distancia entre la distancia mínima de la pared del tanque debe ser el tanque altos 1/10.
Nota: 1. dato
centro del envase 2.The o eje de la simetría
El nivel cónico superior del tanque, se puede instalar en
el top del tanque es intermedio, puede garantizar la medida a la parte inferior cónica.
Una antena de la alimentación a la superficie vertical de la alineación. Si la superficie es áspera, el ángulo de la pila se debe utilizar para ajustar el ángulo del reborde del cardán de la antena a la superficie de la alineación.
(Debido a la inclinación superficial sólida causará la atenuación del eco, incluso la pérdida de señal.)
El tanque cónico del Ø no se puede instalar sobre el puerto de la alimentación.
Nota: la instalación al aire libre debe adoptar la sombrilla.
1. correcto
2. medidas impermeables del error
El Ø el instrumento no se puede instalar en el intermedio arqueado o abovedado del tejado. Además de la producción el eco indirecto también es afectado por los ecos. El eco múltiple puede ser más grande que el valor real del eco de la señal, porque a través del top puede concentrar eco múltiple. No puede ser instalado tan en una ubicación central.
1. Correcto
2. Error
El Ø allí es obstáculos que afectan a la placa necesaria de la reflexión de la medida.
1. Correcto
2. Error
La conexión eléctrica
El voltaje de fuente de alimentación:
(4~20) mA/HART (sistema de dos hilos)
La fuente de alimentación y la señal actual de salida
distribución de un cable del escudo de dos bases. La gama del voltaje de fuente ver datos técnicos. Para el tipo de seguridad inherente debe ser una barrera de seguridad entre la fuente de alimentación y el instrumento.
(4~20) mA/HART (sistema de cuatro cables)
Fuente de alimentación separada y la señal actual,
respectivamente usando un cable de transmisión. La gama del voltaje de fuente ver datos técnicos.
RS485/Modbus
Fuente de alimentación y línea de señales de Modbus separada drespectively usando un cable protegido, la gama del voltaje de fuente de alimentación ver datos técnicos.
FAQ
Q: ¿Cuánto tiempo usted me contestará?
: Le entraremos en contacto con cuanto antes pero en el plazo de 12 horas
Q: ¿Puedo conseguir algunas muestras?
: Sí, la orden de la muestra está disponible para el control de la calidad y la prueba del mercado. Pero usted tiene que pagar el coste expreso.
Q: ¿Cuándo puede usted arreglar su producción?
: Una vez que consigue su confirmación del producto y recibe el pago adelantado, la producción será comenzada inmediatamente.
Q: ¿Cuál es plazo de expedición?
: Tarda generalmente cerca de 3-5 días laborables para la pequeña orden y 10-15 días para la orden grande.
Q: ¿Cómo usted controla su calidad?
: Tres pasos de la inspección (de la original, de la producción, y de las mercancías acabadas) + buen servicio de garantía (1 año de libre de cambiar un nuevo sin cualquier factores humanos del daño).
Q: ¿Qué certificados usted tiene?
: ISO9000, CE, certificación a prueba de explosiones, RoHs listo. Y antes del delievry de mercancías, la certificación de la inspección de la calidad y de la seguridad publicada por las terceras piezas también puede ser ofrecida.
Q: ¿Podría visitar su fábrica?
: ¡Muy agradable! Mosca al puerto del aire de Xian Yang. Era un placer grande para nosotros.
Q: ¿Cuál es sus términos de garantía?
: Ofrecemos 12 meses de tiempo de la garantía.
Q: ¿puede usted proporcionar el OEM y el servicio modificado para requisitos particulares?
: Sí, el OEM y el ODM están ambo disponibles, nosotros tienen el departamento profesional del R&D que puede proporcionar las soluciones profesionales para usted.
Embalaje y envío
Parámetro técnico
| Uso | Toda clase de líquidos (corrosión fuerte, constante dieléctrica baja, revolvimiento, vapor, cristalización, condensación, mezcla, temperatura alta y alta presión, etc.) |
| Toda clase de polvo (polvo fuerte, polvo flotante, polvo del cemento, polvo de cal, cenizas volantes, cristalización y otras ocasiones) | |
| Diversos sólidos (grano, pequeñas piedras, mineral de hierro, carbón, etc.) | |
| Número de artículo | NYRD805, NYRD806, NYRD807, NYRD808, NYRD809, NYRD810, NYRD86 |
| NYRD87, NYRD-PB, NYRD-SD, NYRD-TJ, NYRD- SL | |
| Forma de la antena | Tipo de la barra, tipo del descenso del agua, tipo de la placa, tipo del cuerno, tipo de la superficie, tipo de la lente |
| El material de la antena | PTFE, 304.316, PP, PFA |
| Gama de medición | 10m, los 20m, los 30m, los 35m, los 40m, los 80m |
| Exactitud de la medida | 0.05%~0.1%F.S |
| Fuente de alimentación | 24VDC (de dos hilos, de cuatro cables), 220VAC |
| Salida de la señal | 4-20mA/HART/RS485/Modbus… |
| La temperatura de proceso | -40~+130℃, - 40~+150℃, - 40~+2600℃, - 40~+1200℃ |
| Presión de proceso | -0.1~0.3Mpa, - 0.1~2.0Mpa, - 0.1~4.0Mpa, |
| Conexión de proceso | Hilo, soporte, reborde, abrazadera de la salud (opcional) |
| Interfaz eléctrico | M20x1.5, el 1/2” NPT |
| Grado de la protección | IP65, IP67, IP68 (opcionales) |
| Grado a prueba de explosiones | ExiaIICT6 GA, ExdIICT6 GB (tal y como se muestra en del certificado) |
