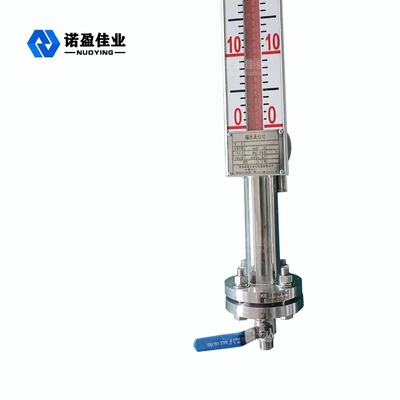

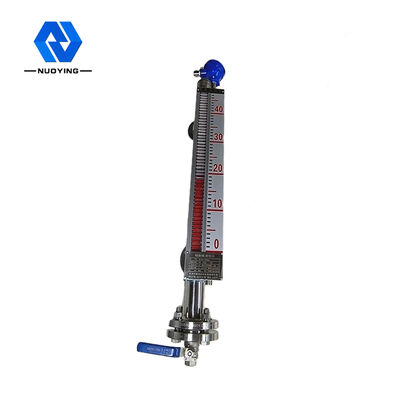

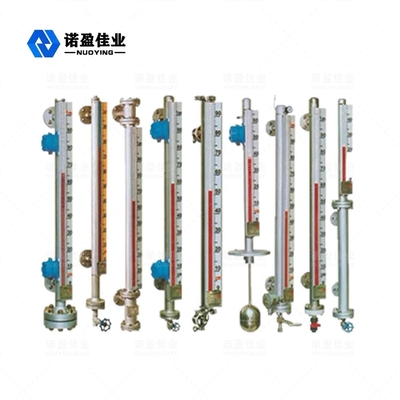

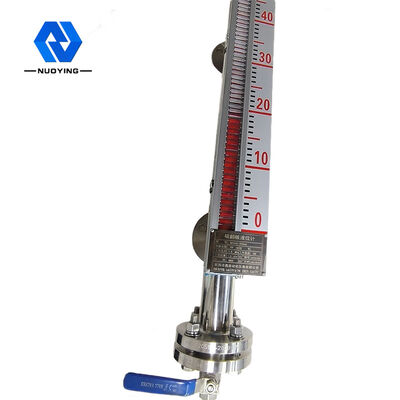

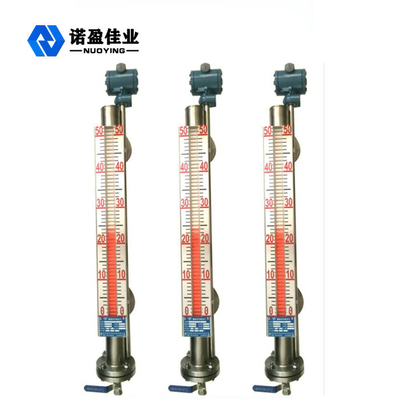

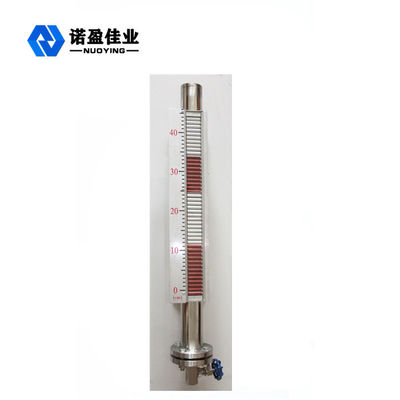

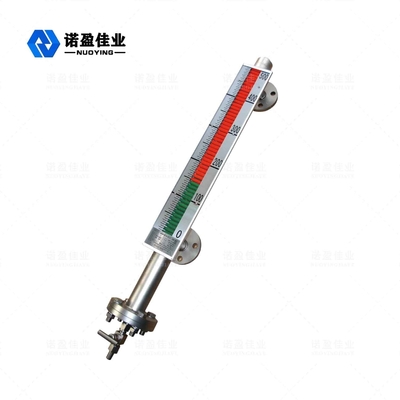

Transmisor llano magnético de medición de la aleta del tanque para resistente a la corrosión líquido

Medidor de Nivel Magnético de Flujo para Tanques de Líquidos Corrosivos

Principio de funcionamiento

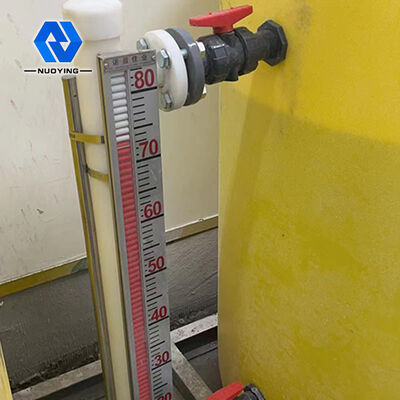

El medidor de nivel magnético se puede utilizar para la detección del nivel de medio en todo tipo de torres, tanques, depósitos, recipientes esféricos y calderas y otros equipos. El medidor de nivel magnético puede lograr un alto sellado, prevención de fugas y es adecuado para ocasiones de alta temperatura, alta presión y resistencia a la corrosión.

El medidor de nivel magnético tiene una cavidad para alojar la bola flotante (llamada tubo de medición o tubo principal), que se compone de un conector con el recipiente a través de una brida u otra conexión adecuada. Según el principio del conector, con el cambio del nivel del líquido en el recipiente, la página en la cavidad y el nivel del líquido en el recipiente están a la misma altura, por lo que impulsa la bola flotante en la cavidad a moverse hacia arriba y hacia abajo, y sube y baja con el nivel del líquido en el recipiente. En este momento, no podemos ver el nivel del líquido, por lo que se instala un indicador de columna de aleta magnética fuera de la cavidad.

La bola flotante entra en el líquido y se instala un imán permanente en la parte del borde. Cuando el nivel del líquido medido fluctúa en el recipiente, el cuerpo del medidor de nivel de flotador magnético se eleva, el flotador en el imán permanente acopla magnéticamente a un indicador de columna magnética, la columna gira 180°, impulsando las indicaciones roja y blanca. Cuando el nivel del líquido sube, la columna doble cambia de blanco a rojo. Cuando el nivel del líquido baja, la columna cambia de rojo a blanco, y la unión roja y blanca del indicador es la altura real del nivel del líquido dentro del recipiente, logrando así una indicación clara del nivel del líquido.

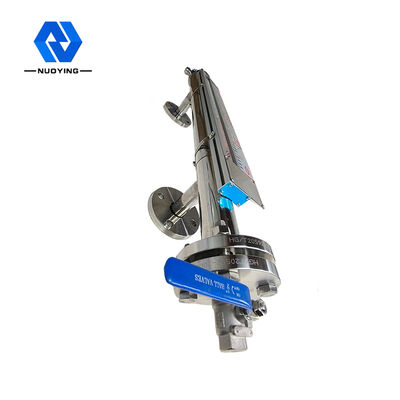

1. Tapón de ventilación

2. Tubo de medición

3. Indicador de aleta magnética

4. Columna de aleta magnética

5. Flotador

6. Abrazadera fija

7. Señalización

8. Válvula de drenaje

9. Tubería de aguas residuales

10. Brida de conexión


Característica de diseño


Estructura simple, sólida y fiable, funcionamiento estable.

La escala de visualización en campo es clara, llamativa y fácil de leer.

Puede medir e indicar el nivel de líquidos corrosivos, inflamables, tóxicos, a alta temperatura y contaminados por agitación.

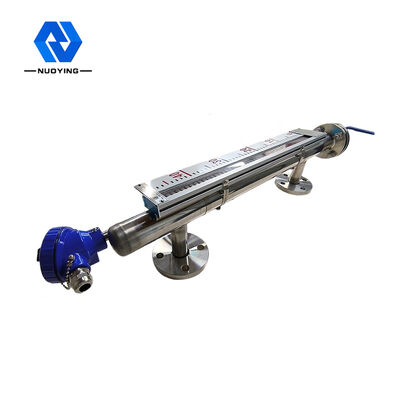

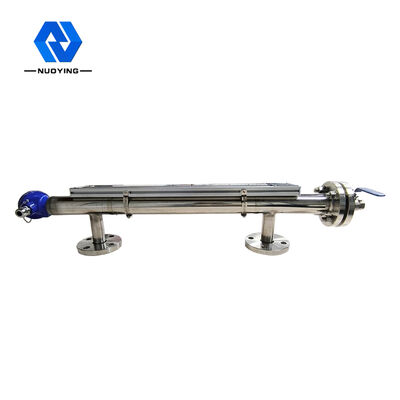

Se pueden seleccionar varias formas de instalación y varias formas de conexión.

El rango de presión de diseño es de vacío total a 10 MPa.

Rango de temperatura de diseño -160~+450°C.

Se puede diseñar especialmente para presiones y temperaturas especiales.


Parámetro técnico

*Observaciones: ¡Los productos se pueden personalizar según sus requisitos específicos!

Para más detalles del producto, ¡contácteme!Gracias~
