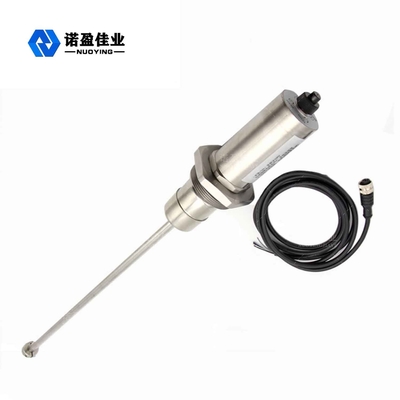

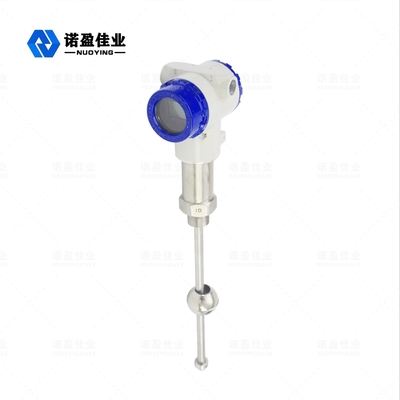

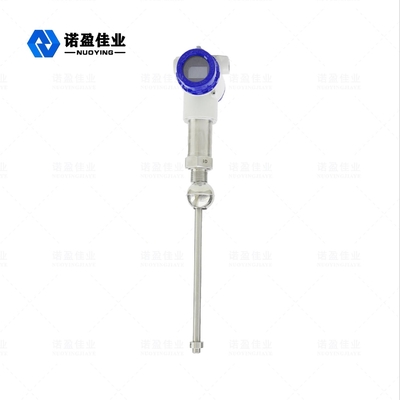

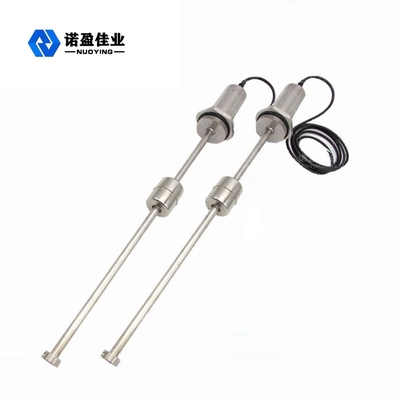

Línea tipo indicador llano magnetostrictivo para el líquido químico de los materiales

Seguridad para materiales químicos, medidor de nivel de líquido magnetostrictivo, precisión ±0.5mm



Principio de funcionamiento

El principio de funcionamiento del medidor de nivel magnetostrictivo se muestra en la figura. Los productos se componen principalmente de una varilla de medición, una cámara electrónica y una bola flotante sin contacto montada en la varilla de medición. La varilla está equipada con un cable magnetostrictivo (cable guía de onda). La varilla está hecha de un tubo de acero inoxidable no magnético, que protege muy bien el cable guía de onda.


Cuando el medidor de nivel magnetostrictivo está funcionando, el generador de pulsos en la cámara electrónica emite un pulso inicial, que se transmite por el cable guía de onda. Cuando este campo magnético se encuentra con el campo magnético permanente en la bola flotante, se genera el efecto magnetostrictivo, que hace que el cable guía de onda se tuerza y genere una onda mecánica de velocidad constante. La onda mecánica se transmite en ambas direcciones, al llegar al final de la varilla, la onda mecánica es absorbida por el amortiguador, y la onda mecánica que regresa en dirección al almacén electrónico es captada por las instituciones de captación instaladas en el almacén electrónico, que la traducen en un pulso de corriente correspondiente. Las instituciones de captación pueden calcular la diferencia de tiempo entre los dos pulsos, midiendo así con precisión la altura del nivel del líquido.





Característica de diseño

* Mayor aplicabilidad, existen diversas formas de sonda, diversas formas de conexión de proceso, diversos materiales de fabricación, se puede diseñar a medida.

* Fuerte fiabilidad: dado que el medidor de nivel magnetostrictivo adopta el principio de guía de onda, no hay partes móviles mecánicas, por lo que no hay fricción ni desgaste. Todo el convertidor está encerrado en un tubo de acero inoxidable, y el medio de medición no está en contacto, el sensor funciona de manera fiable y tiene una larga vida útil.

* Alta precisión: dado que el medidor de nivel magnetostrictivo funciona con pulsos de guía de onda, el desplazamiento medido se determina midiendo el tiempo del pulso de inicio y el pulso de fin, por lo que la precisión de la medición es alta, la resolución es mejor que el 0.01%FS, lo cual es difícil de lograr con otros sensores.

* Buena seguridad: El medidor de nivel magnetostrictivo tiene un alto rendimiento a prueba de explosiones, a prueba de explosiones intrínsecamente seguras, uso seguro, especialmente adecuado para la medición de materias primas químicas y líquidos inflamables. No es necesario abrir la tapa del tanque durante la medición para evitar la inseguridad de la medición manual.

* El medidor de nivel de líquido magnetostrictivo es fácil de instalar y mantener: el medidor de nivel de líquido magnetostrictivo generalmente se instala a través del puerto de tubería existente del tanque, especialmente adecuado para la instalación de tanques de almacenamiento subterráneos y tanques de almacenamiento en operación, y no puede afectar la producción normal durante el proceso de instalación.


Parámetro técnico


* Observaciones: ¡Los productos se pueden personalizar según sus requisitos específicos!

¡Para más detalles del producto, por favor contácteme!Gracias~
