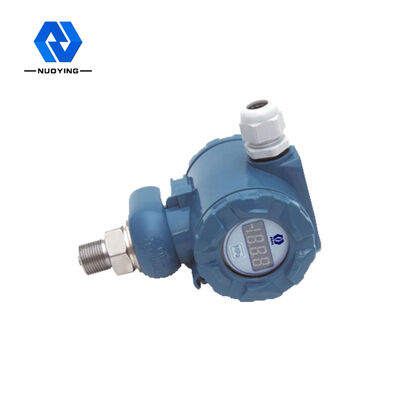

el transmisor del sensor de la presión de la aleación de 316L ha C para los líquidos provee de gas los vapores clasifica 0,1/0,2

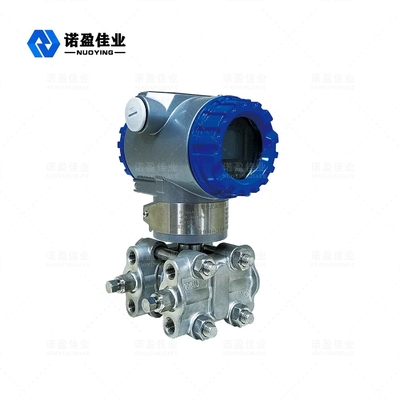

NY3051transmisor de presión

   Los transmisores inteligentes de presión/presión diferencial de la serie NY3051 son instrumentos de campo inteligentes que cumplen con el protocolo HART. Adopte un diafragma importado en el diseño mediante el uso de un microprocesador con circuito de comunicación HART, puede ser compatible con cualquier protocolo de comunicación HART del software de PC o de acuerdo con el protocolo de comunicación HART de un operador de comunicación bidireccional de 475 manos, con cinco pantallas LCD digitales inteligentes, puede ser que la escena muestre el valor de presión/diferencial, el valor de corriente de salida y el valor porcentual de salida. La depuración es muy conveniente, realiza las funciones digitales e inteligentes del transmisor y es compatible con la señal de salida analógica tradicional de 4 ~ 20 mA, para no cambiar. El sistema de control puede realizar un intercambio de mesa analógica.

principio de funcionamiento

Los transmisores inteligentes de presión/presión diferencial de la serie NY3051 tienen un componente de detección con capacitancia variable, llamado cámara "5" (consulte la figura a continuación). La presión del proceso se transmite al diafragma central de la cámara "5" a través del diafragma de aislamiento en ambos lados de la cámara "5" y el fluido de llenado. El diafragma central es un elemento elástico, que produce un desplazamiento de deformación correspondiente a la diferencia de presión entre los dos lados que actúan sobre él, y este desplazamiento se transforma en una capacitancia diferencial formada sobre la placa de capacitancia. Conversión de un condensador defectuoso en una señal de salida estándar mediante un circuito electrónico.

Característica de diseño

◎Alta precisión, buena estabilidad;

◎Con funciones de autodiagnóstico continuo, compensación lineal y ajuste digital;

◎Puede realizar el ajuste local de cero, rango, también puede lograrse mediante un operador manual remoto, ajuste remoto por computadora;

◎Se puede seleccionar salida lineal o raíz según las diferentes aplicaciones;

◎El tiempo de amortiguación se puede configurar entre 0,1 y 16 s;

◎Puede realizar la conversión de unidades de valor de presión en KPa, Pa, InH:0, bar, etc.;

◎ Los modos de falla y seguridad se pueden configurar alternando el interruptor de falla/seguridad;

◎Con modo de punto único, multipunto y de matriz;

◎Con la función de protección de apagado, el apagado puede guardar automáticamente sus datos de trabajo;

◎ Elemento sólido, placa de circuito impreso tipo enchufe pequeña, liviana, fuerte resistencia a terremotos;

◎Buena protección contra sobrecarga unidireccional;

Parámetros técnicos
