Datos del producto:
|
| Uso típico: | Líquido | Modelos del producto: | NH-93420 |
|---|---|---|---|
| Material del diafragma: | diafragma de cerámica del、 316L (opcional) | Grado de la exactitud: | 、 ±1.0%F.S DEL、 ±0.5%F.S DE ±0.25%F.S |
| Temperatura de proceso: | -10~+70℃ | Capacidad de carga: | <> |
| Estabilidad: | 、 ±1.0%F.S DE ±0.5%F.S/ | Exhibición del campo: | LCD (opcional) |
| Alta luz: | Interferencia anti llana líquida del RF del transmisor,transmisor líquido del sensor de la presión 316L,Transmisor llano líquido del límite superior |
||
Anti-relámpago llano líquido del transmisor, interferencia Anti-RF
Principio de funcionamiento de transmisor llano líquido

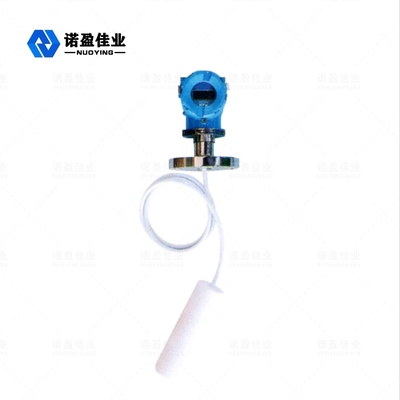

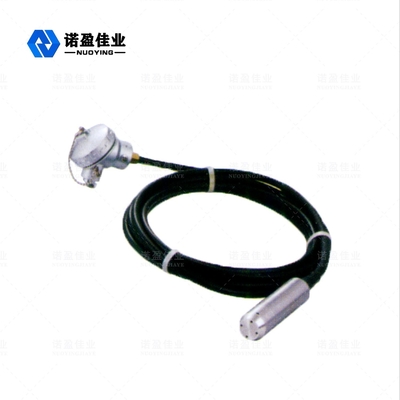

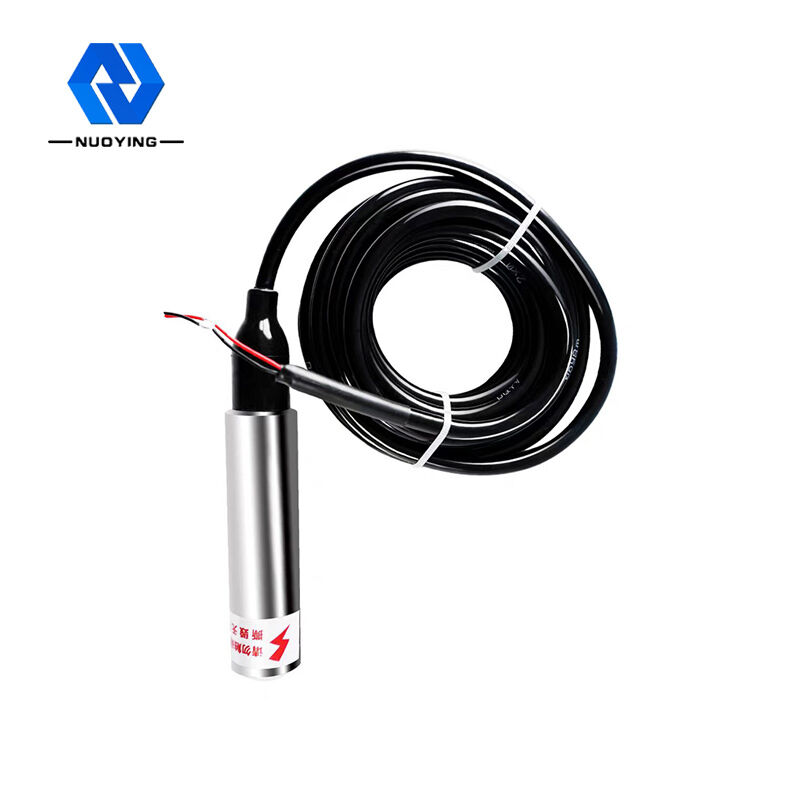

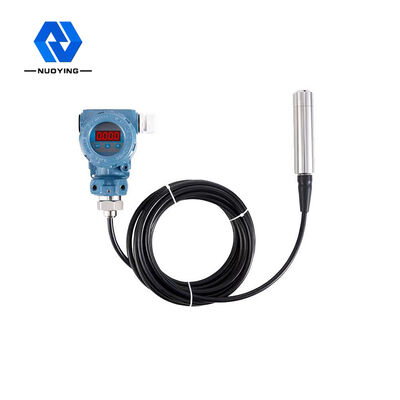

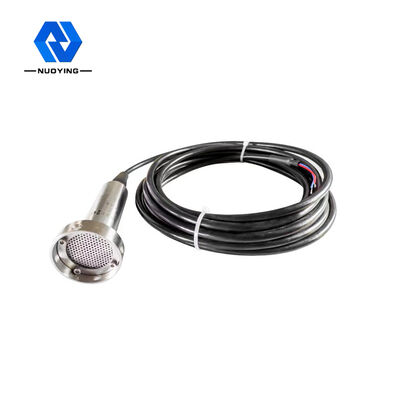

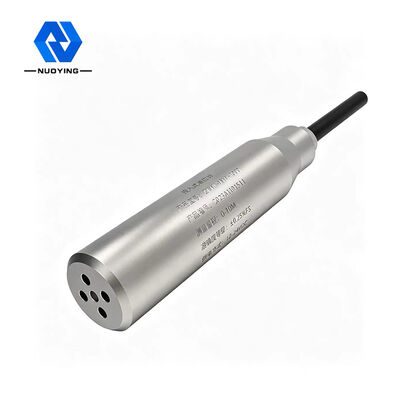

El transmisor llano líquido se compone de un cable aerífero especial con una manguera capilar incorporada, un conector de la compresión y una punta de prueba. La estructura de la punta de prueba del tipo indicador llano de la entrada de líquido es una base de acero inoxidable del cilindro con un diafragma en la parte inferior, y es cubierta por una cáscara plástica con los agujeros. La medida llana líquida es realmente la diferencia entre la presión hidrostática sobre la punta de prueba y la presión atmosférica real, y entonces la diferencia de la presión es convertida en una señal de salida 4-20mA por un sensor de cerámica (atado a una película de acero inoxidable) y los componentes electrónicos.
Característica del diseño del transmisor llano líquido
◎buena estabilidad y alta exactitud
◎la estructura es exquisita, y puede ser puesta directamente en el medio medido para medir el nivel líquido, que es muy conveniente para la instalación y el uso.
◎Estructura sólida, ningunas piezas móviles, alta confiabilidad, vida de servicio larga, medida de alta precisión del agua, aceite a pegar con de gran viscosidad, no afectado por hacer espuma, la deposición y las características eléctricas del medio medido
◎remuneración de temperatura de la amplia gama
◎con la protección de la polaridad del revés del poder y sobrecargar la protección actual del límite, la protección contra la luz y la protección de interferencia de la radiofrecuencia
Parámetros técnicos del transmisor llano líquido
| Uso típico | Líquido | ||||
|
modelo del producto |
NH-93420 | ||||
| gama de medición | Límite superior URL | ||||
| Tipo | Cable | Barra dura | Tipo de cable anticorrosión | Tipo de Rod anticorrosión | |
| L (m) | los 0~200m | los 0~4m | los 0~200m | los 0~4m | |
| Material del diafragma | 316L, diafragma de cerámica (opcional) | ||||
| Grado de la exactitud | ±0.25%F.S, ±0.5%F.S, ±1.0%F.S | ||||
| Fuente de alimentación | 24VDC | ||||
| Salida de la señal | 4… 20mA/HART/RS485/Modbus… | ||||
| Temperatura de proceso | -10~+70℃ | ||||
| Conexión de proceso | rosca de tornillo, reborde, soporte (opcional) | ||||
| Capacidad de carga | <> | ||||
| Estabilidad | 年 de ±0.5%F.S/, 年 de ±1.0%F.S/ | ||||
| Material del caso | Acero de aluminio, inoxidable (opcional) | ||||
| Exhibición del campo | LCD (opcional) | ||||
| niveles de protección | IP67 | ||||
| Grado a prueba de explosiones | Exia II CT6 GA, Exd II CT6 GB (véase el certificado para los detalles) | ||||
Nota del ※: El producto se puede modificar para requisitos particulares según los requisitos específicos de usuarios.
