Datos del producto:
|
Uso típico: | Gas líquido, vapor | Modelos del producto: | NP-93420-IF |
---|---|---|---|
Grado a prueba de explosiones: | Exia II CT6 GA, Exd II CT6 GB (véase el certificado para los detalles) | niveles de protección: | IP67 |
Conexión de proceso: | el、 de la rosca de tornillo ensancha (a elección) | Salida de la señal: | 4… 20mA |
Temperatura de proceso: | -25~+125℃ (>125℃ puede ser modificado para requisitos particulares) | Fuente de alimentación: | 24VDC |
Alta luz: | Transmisor del sensor de la presión del diafragma IP67,Transmisor del sensor de la presión de la rosca de tornillo,transmisor del nivel de líquido de la presión 20mA |

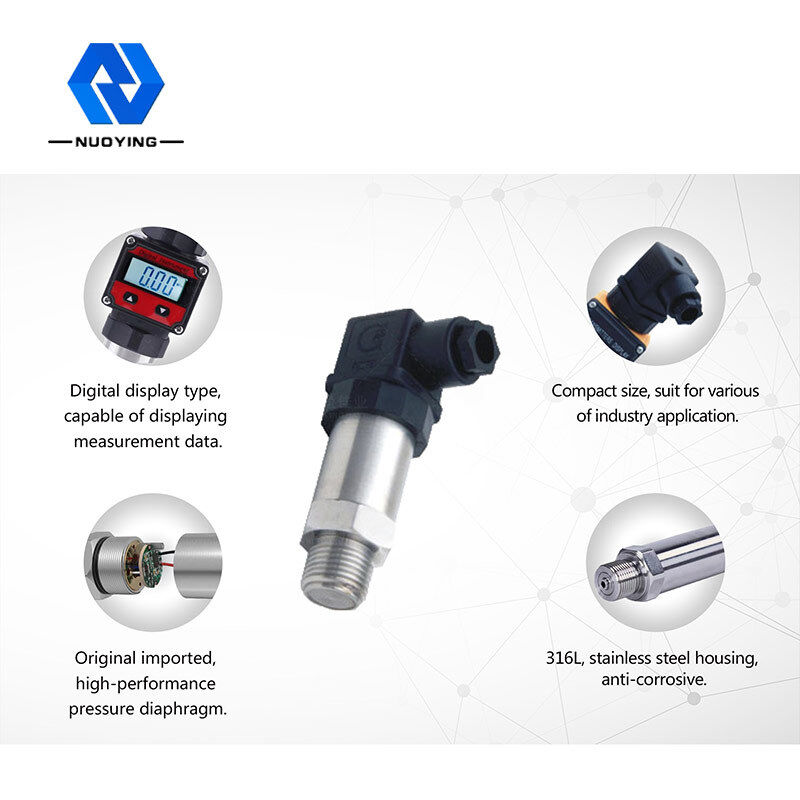

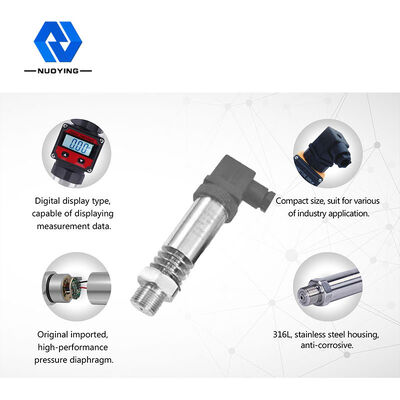

La original del transmisor de presión importó el diafragma de la presión del alto rendimiento
Principio de funcionamiento de transmisor de presión
La serie NP93420 utiliza el efecto piezorresistivo de semiconductores y de la tecnología micro-que trabaja a máquina para fabricar un puente de Wheatstone en una orientación cristalina específica de una sola oblea de silicio cristalina por fotolitografía, la difusión y otros procesos del semiconductor para formar un diafragma sensible, cuando está sujetada a la fuerza externa. Un cambio leve ocurre, los cambios de la resistencia, y los cambios de la resistencia del brazo del puente (un par llega a ser más grande y el otro llega a ser más pequeño) en la salida de la señal del voltaje de la excitación, después de la remuneración de temperatura del ordenador, el ajuste de la resistencia del laser, la amplificación de la señal y la otra asamblea de proceso del método y estricta probando, calibración y otros procesos para producir transmisores de presión con las señales de salida estándar.
Característica del diseño del transmisor de presión

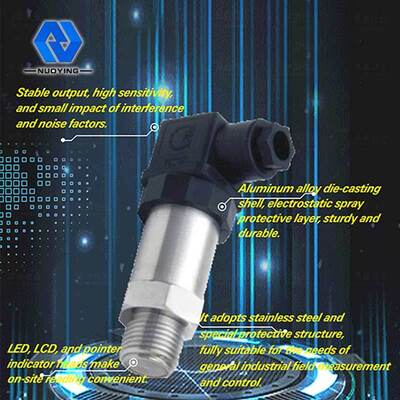

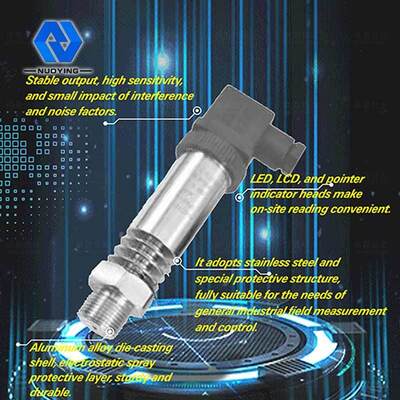

◎La salida es estable, la sensibilidad es alta, la influencia de interferencia y del ruido es relativamente pequeña, el coste correspondiente del circuito del amplificador se reduce, y la resolución se mejora grandemente.
◎Circuito integrado dedicado de V/I, pocos dispositivos periféricos, alta confiabilidad, instalación simple y fácil del mantenimiento, tamaño pequeño, ligeros, extremadamente convenientes y depuración.
◎Cáscara de fundición a presión a troquel de la aleación de aluminio, aislamiento del tres-terminal, capa protectora del barnizado electrostático, robusto y durable.
◎transmisión de dos hilos de la señal de 4-20mA DC, capacidad antiinterferente fuerte y distancia de transmisión larga.

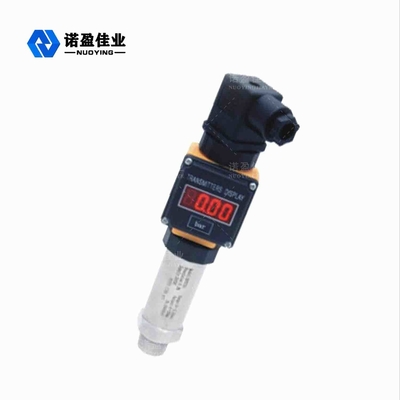

◎El LED, LCD, clases del indicador tres de indicadores, lectura in situ es muy conveniente. Puede ser utilizado para medir medios viscosos, cristalinos y corrosivos.
◎cuando está utilizado en campos peligrosos y explosivos, se utiliza el transmisor de presión difundido del silicio. El producto tiene las características de la tensión de poca intensidad, baja y del bajo consumo de energía. Es un producto a prueba de explosiones de seguridad inherente y se equipa de un certificado a prueba de explosiones
◎los materiales de acero inoxidables y las estructuras protectoras especiales, así como una serie de medidas de la protección tales como protección contra la luz, antiinterferente, anti-voltaje y sobreintensidad de corriente del circuito de la amplificación, mejoran la capacidad del aislamiento confiable y del ambiente de trabajo duro anticorrosión y anti, y cubrir completamente las necesidades de la medida en y del control industriales generales el terreno
Parámetros técnicos del transmisor de presión

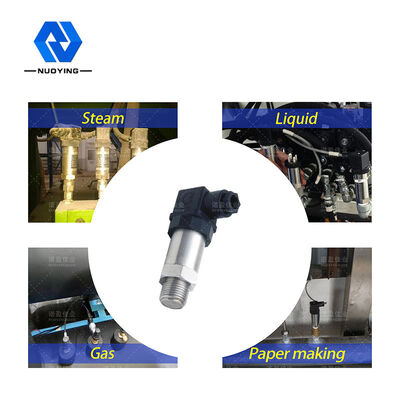

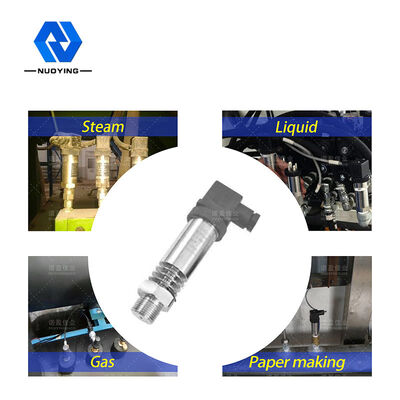

Uso típico | Líquido, gas, vapor | |||
modelo del producto |
NP-93420-IB/-IF/-IX/-IC/-IT/-IQ/-II/-III | |||
gama de medición | Límite superior URL | |||
Presión de indicador | Presión de indicador del sello | Presión absoluta | Presión de indicador | |
0~5KPa~3.5MPa | 0~7KPa~100MPa | 0~20KPa~35MPa | 0~0.1KPa~2MPa | |
Material del diafragma | 316L (puede ser modificado para requisitos particulares) | |||
Grado de la exactitud | 0,1, 0,2 | |||
Fuente de alimentación | 24VDC | |||
Salida de la señal | 4… 20mA/HART/RS485/Modbus… | |||
Temperatura ambiente | -40~+85℃ | |||
Temperatura de proceso | -25~+125℃ (>125℃ puede ser modificado para requisitos particulares) | |||
Conexión de proceso | rosca de tornillo, reborde (a elección) | |||
Humedecer tiempo | 0.1~16s ajustable | |||
sobrecarga permitida | épocas ≤2 de la gama clasificada | |||
Exhibición del campo | LCD (a elección) | |||
niveles de protección | IP67 | |||
Grado a prueba de explosiones | Exia II CT6 GA, Exd II CT6 GB (véase el certificado para los detalles) |
Nota del ※: El producto se puede modificar para requisitos particulares según los requisitos específicos de usuarios.
