Datos del producto:
|
Uso típico: | Líquido | Modelos del producto: | NP-93420-IB |
---|---|---|---|
Material del diafragma: | 316L (puede ser modificado para requisitos particulares) | Humedecer tiempo: | 0.1~16s ajustable |
Grado de la exactitud: | 0,1、 0,2 | Salida de la señal: | 4… 20mA \ RS485/Modbus… |
sobrecarga permitida: | épocas ≤2 de la gama clasificada | Exhibición del campo: | LCD (a elección) |
Alta luz: | Transmisor de aislamiento del sensor de la presión,Corrosión anti del transmisor de presión,Transmisor de presión líquido RS485 |
Lacre del transmisor de presión y anticorrosión de alta sensibilidad
Principio de funcionamiento de transmisor de presión
La serie NP93420 utiliza el efecto piezorresistivo de semiconductores y de la tecnología micromachining para hacer los puentes de Wheatstone en la dirección cristalina específica de la oblea de silicio monocristal usando procesos del semiconductor tales como fotolitografía y difusión para formar una película sensible. Cuando se sujeta a la fuerza externa, cambiará levemente, y la resistencia cambiará, de modo que la resistencia del brazo del puente cambie (un par llegará a ser más grande y los otros pares llegarán a ser más pequeños) para excitar salida de la señal del voltaje. A través de la remuneración de temperatura del ordenador, modulación de la resistencia del laser, amplificación de la señal y otros métodos de proceso, así como detección estricta de la asamblea, calibración y otros procesos, el transmisor de presión con la señal de salida estándar se produce.

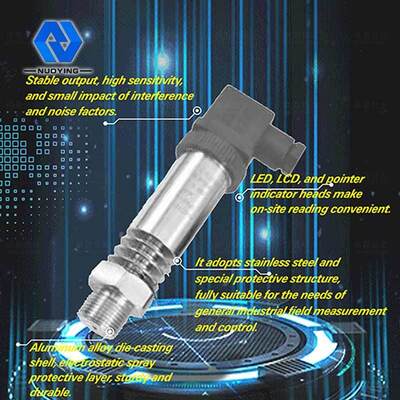

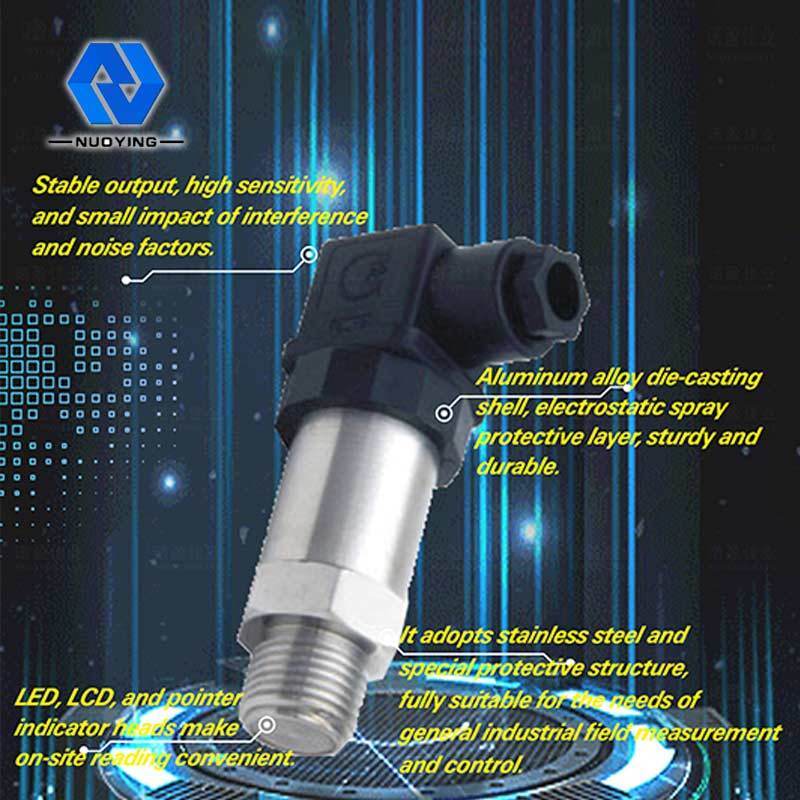

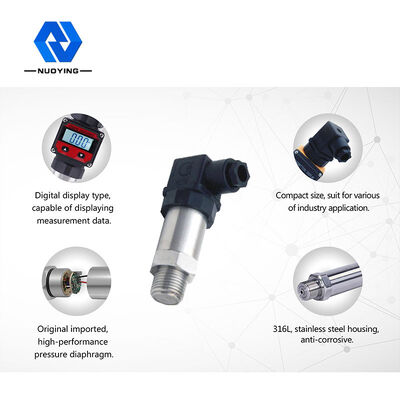

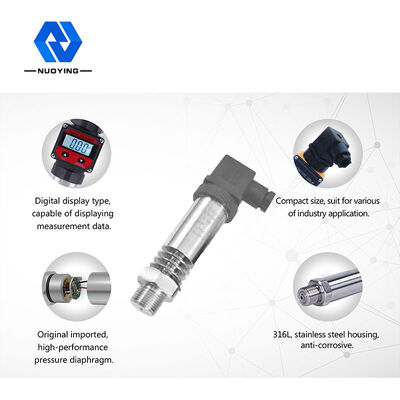

Característica del diseño del transmisor de presión
◎La salida es estable, la sensibilidad es alta, la influencia de interferencia y del ruido es relativamente pequeña, el coste correspondiente del circuito del amplificador se reduce, y la resolución se mejora grandemente.
◎V especial/yo circuito integrado, dispositivos menos periféricos, alta confiabilidad, instalación simple y fácil del mantenimiento, tamaño pequeño, ligeros, extremadamente convenientes y depuración.
◎cáscara de fundición a presión a troquel de la aleación de aluminio, aislamiento de tres finales, capa protectora del espray electrostático, fuerte y durable.
◎transmisión de dos hilos de la señal de 4-20mA DC, capacidad antiinterferente fuerte y distancia de transmisión larga
◎llevado, el LCD y los indicadores hacen muy conveniente leer en sitio. Puede ser utilizado para medir medios viscosos, cristalinos y corrosivos.
◎cuando está utilizado en campos peligrosos y explosivos, se utiliza el transmisor de presión difundido del silicio. El producto tiene las características de la tensión de poca intensidad, baja y del bajo consumo de energía. Es un producto a prueba de explosiones de seguridad inherente y se equipa de un certificado a prueba de explosiones
◎los materiales de acero inoxidables y las estructuras protectoras especiales, así como una serie de medidas de la protección tales como protección contra la luz, antiinterferente, anti-voltaje y sobreintensidad de corriente del circuito de la amplificación, mejoran la capacidad del aislamiento confiable y del ambiente de trabajo duro anticorrosión y anti, y cubrir completamente las necesidades de la medida en y del control industriales generales el terreno
Parámetros técnicos del transmisor de presión

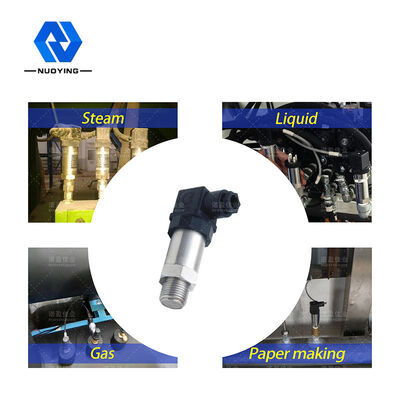

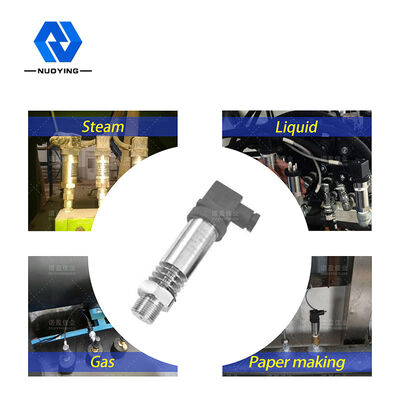

Uso típico | Líquido, gas, vapor | |||
modelo del producto |
NP-93420-IB/-IF/-IX/-IC/-IT/-IQ/-II/-III | |||
gama de medición | Límite superior URL | |||
Presión de indicador | Presión de indicador del sello | Presión absoluta | Presión de indicador | |
0~5KPa~3.5MPa | 0~7KPa~100MPa | 0~20KPa~35MPa | 0~0.1KPa~2MPa | |
Material del diafragma | 316L (puede ser modificado para requisitos particulares) | |||
Grado de la exactitud | 0,1, 0,2 | |||
Fuente de alimentación | 24VDC | |||
Salida de la señal | 4… 20mA/HART/RS485/Modbus… | |||
Temperatura ambiente | -40~+85℃ | |||
Temperatura de proceso | -25~+125℃ (>125℃ puede ser modificado para requisitos particulares) | |||
Conexión de proceso | rosca de tornillo, reborde (a elección) | |||
Humedecer tiempo | 0.1~16s ajustable | |||
sobrecarga permitida | épocas ≤2 de la gama clasificada | |||
Exhibición del campo | LCD (a elección) | |||
niveles de protección | IP67 | |||
Grado a prueba de explosiones | Exia II CT6 GA, Exd II CT6 GB (véase el certificado para los detalles) |
Nota del ※: El producto se puede modificar para requisitos particulares según los requisitos específicos de usuarios.
