Datos del producto:
|
| Uso típico: | Líquido | Modelos del producto: | NY3051B |
|---|---|---|---|
| Líquido de relleno: | aceite de silicón | Material del diafragma: | 316L |
| Grado de la exactitud: | 0,025、 0,075 | Salida de la señal: | 4… 20mA |
| Temperatura ambiente: | -40~+ 85℃ | Temperatura de proceso: | -25~+125℃ (>125℃ puede ser modificado para requisitos particulares) |
| Alta luz: | Un transmisor de presión de la protección contra sobrecarga de la manera,transmisor del sensor de la presión diferenciada 316L,Transmisor de presión diferencial de líquidos |
||

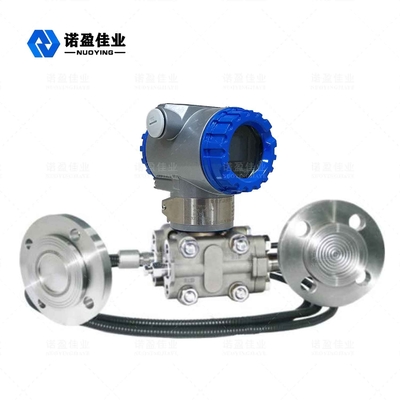

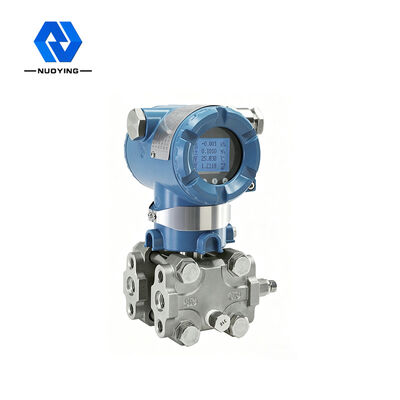

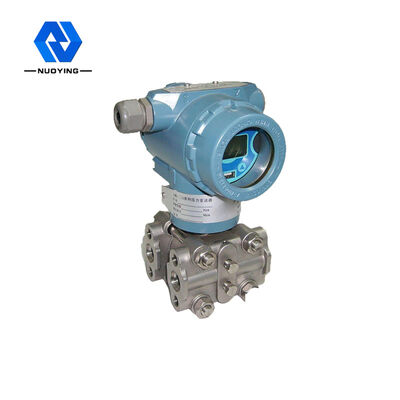

Buena protección contra sobrecarga de una forma del transmisor de presión diferenciada de la estabilidad
Principio de funcionamiento de transmisor de presión diferenciada
La presión diferenciada inteligente de la serie NY3051/los transmisores de presión tiene un componente de detección con capacitancia variable, llamó la cámara del “σ” (véase la figura abajo). La presión de proceso se transmite al diafragma central de la cámara del “σ” a través del diafragma del aislamiento a ambos lados de la cámara del “σ” y del líquido de relleno. El diafragma central es un elemento elástico tensido, que produce una dislocación de la deformación correspondiente a la diferencia de la presión entre los dos lados que actúan en él, y esta dislocación se transforma en una capacitancia diferenciada formada en la placa capacitiva. Conversión de la capacitancia diferenciada en señal de salida estándar por el circuito electrónico.
Característica del diseño del transmisor de presión diferenciada
◎Alta exactitud y buena estabilidad
◎Con autoexamen continuo, la remuneración linear y funciones que ajustan digitales
◎Usted puede ajustar el cero y la gama localmente, o remotamente usando un operador o un ordenador manual remoto.
◎Usted elige salida linear o de la raíz, dependiendo del uso.
◎Humedecer tiempo se puede fijar entre 0.1~16s;
◎Puede realizar la conversión de las unidades del valor de la presión entre KPa, el PA, Inh2o, la barra, el etc
◎Usted fijó modos del fracaso y de la seguridad conectando un interruptor del fracaso/de seguridad.
◎Tiene modos monopunto, de múltiples puntos y de explosión
◎tiene función de la protección del poder-apagado, y puede ahorrar automáticamente sus datos de trabajo cuando el poder está apagado;
◎componentes sólidos, placas de circuito impresas, pequeño enchufable, ligero, fuerte y terremoto resistente;
◎buena protección contra sobrecarga unidireccional
Parámetros técnicos del transmisor de presión diferenciada
| Uso típico | Líquido, gas, vapor | ||||||||
|
modelo del producto |
NY3051 | ||||||||
| gama de medición | Límite superior URL | ||||||||
| Código | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
| URL (MPa) | 0,006 | 0,04 | 0,25 | 1,0 | 2,5 | 10 | 25 | 40 | |
| Líquido de relleno | Aceite de silicón, aceite inerte (a elección) | ||||||||
| Material del diafragma | 316L, aleación de la ha C (puede ser modificado para requisitos particulares) | ||||||||
| Grado de la exactitud | 0,025, 0,075, 0,1, 0,2 | ||||||||
| Fuente de alimentación | 24VDC | ||||||||
| Salida de la señal | 4… 20mA/HART/RS485/Modbus… | ||||||||
| Temperatura ambiente | -40~+85℃ | ||||||||
| Temperatura de proceso | -25~+125℃ (>125℃ puede ser modificado para requisitos particulares) | ||||||||
| Conexión de proceso | rosca de tornillo, reborde (a elección) | ||||||||
| Humedecer tiempo | 0.1~16s ajustable | ||||||||
| Exhibición del campo | LCD (a elección) | ||||||||
| niveles de protección | IP67 | ||||||||
| Grado a prueba de explosiones | Exia II CT6 GA, Exd II CT6 GB (véase el certificado para los detalles) | ||||||||
Nota del ※: El producto se puede modificar para requisitos particulares según los requisitos específicos de usuarios.
