Datos del producto:
|
Uso típico: | Nivel líquido y medida del interfaz | Modelos del producto: | NYCZ500 |
---|---|---|---|

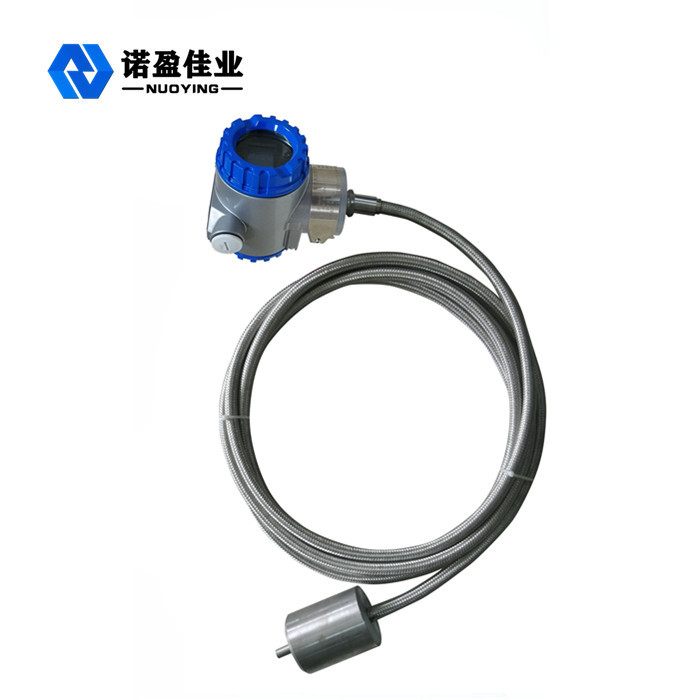

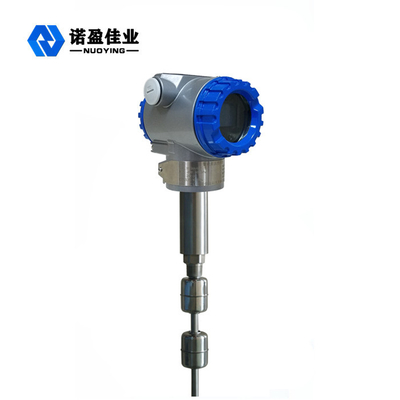

El tipo de forma de la antena: | barra del、 del cable | El material de la forma de la antena: | 304、 316 |
Exactitud de la medida: | ±0.5mm | Presión de proceso: | -0,1 MPa ~10 |

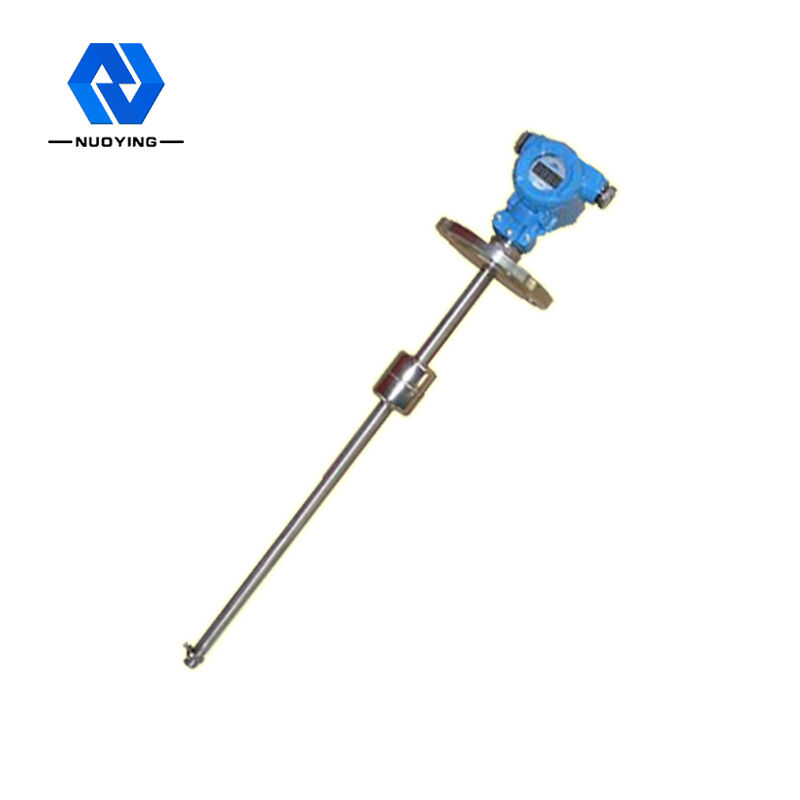

Conexión de proceso: | reborde (opcional)) | Grado a prueba de explosiones: | Exia II CT6Ga, Exd II CT6Gb (véase el certificado para los detalles) |
Alta luz: | Indicador llano magnetostrictivo del reborde,Metro de Rod Type Magnetostrictive Liquid Level,Indicador llano líquido magnetostrictivo 0.5m m |
Instalación fácil líquida magnetostrictiva del metro llano de la alta exactitud
Principio de funcionamiento de metro llano líquido magnetostrictivo
Cuando los trabajos líquidos magnetostrictivos del metro llano, el generador de pulso en la cámara electrónica envían un pulso el comenzar. Cuando el pulso el comenzar se transmite en el alambre de la guía de onda, se genera una rotación que el campo magnético va adelante a lo largo de la dirección del alambre de la guía de onda. Cuando el campo magnético resuelve el campo magnético permanente en la bola de flotación, el efecto magnetostrictivo se genera, haciendo el alambre de la guía de onda torcer para generar una onda mecánica de la velocidad constante. Esta onda mecánica propaga en dos direcciones. La onda mecánica que alcanza el extremo de la barra de medición es absorbida por el apagador. La onda mecánica transmitida de nuevo a la dirección del compartimiento electrónico es detectada por el mecanismo de la recogida de la energía instalado en el compartimiento electrónico y convertido en pulsos actuales correspondientes. El mecanismo de la recogida de la energía entonces calcula la diferencia de tiempo entre los dos pulsos para medir exactamente la altura del nivel líquido medido.
Característica del diseño del metro llano líquido magnetostrictivo
◎Una aplicabilidad más amplia, con las formas múltiples de la punta de prueba, las formas de proceso múltiples de la conexión, los materiales de fabricación múltiples, y diseño adaptable
◎confiabilidad fuerte: puesto que el indicador de nivel líquido magnetostrictivo adopta el principio de la guía de onda, no hay parte movible mecánica, tan no hay fricción y desgaste. El convertidor entero se incluye en un tubo de acero inoxidable, que es sin contacto con el medio de medición. El sensor funciona confiablemente y tiene una vida de servicio larga
◎alta exactitud: puesto que los trabajos magnetostrictivos del metro de nivel líquido con pulso de la guía de onda, la dislocación medida son determinados midiendo la época del pulso de comienzo y del pulso del final, así que la exactitud de la medida es alto y la resolución es mejor de 0,01% FS, que es difícil de alcanzar con otros sensores
◎alta seguridad: el metro llano líquido magnetostrictivo tiene alto funcionamiento a prueba de explosiones, seguridad intrínseca y uso a prueba de explosiones, seguro, y es especialmente conveniente para la medida de materias primas químicas y de líquidos inflamables. No hay necesidad de abrir la cubierta del tanque durante la medida para evitar la inseguridad de la medida manual.
◎el metro llano líquido magnetostrictivo es fácil de instalar y fácil mantener: el metro llano líquido magnetostrictivo está instalado generalmente a través del orificio de tubo existente en las camisetas sin mangas, especialmente convenientes para la instalación de los tanques de almacenamiento subterráneos y de los tanques de almacenamiento que se han puesto en la operación, y la operación normal no se puede afectar durante el proceso de instalación
Parámetros técnicos del metro llano líquido magnetostrictivo
Uso típico | Líquido, medida del interfaz |
modelo del producto |
NYCZ500 |
Forma de la antena |
Cable, tipo del polo |
Material de la antena |
304.316 |
gama de medición | 0-50m~5000m m (cable: los 25m) |
Precisión de la medida | ±0.5mm |
Fuente de alimentación | 24VDC (dos línea, línea cuatro), 220VAC |
salida de la señal |
4… 20mA/HART/RS485/Modbus… |
Trabajo actual |
4… 20mA |
Características de la carga | Cuando la corriente es salida, la resistencia de carga máxima es 600Ω; Cuando el voltaje es salida, la resistencia de carga máxima es 2mA |
Temperatura de proceso | -40~+200℃ |
tiempo de respuesta | 0.2~5ms |
Presión de proceso | -0.1~10.0MPa |
Conexión de proceso | rosca de tornillo, soporte, reborde (a elección) |
ratio de la resolución | ±1mm |
niveles de protección | IP65, IP67, IP68 (a elección) |
Grado a prueba de explosiones | Exia II CT6 GA, Exd II CT6 GB (véase el certificado para los detalles) |
Nota del ※: El producto se puede modificar para requisitos particulares según los requisitos específicos de usuarios.
